5 Raccordement à l'alimentation en tension
Compartiment électro-
nique et de raccordement
WIKA Mise en service - Capteur de pression process IPT-2x
5. Enficher les extrémités des conducteurs dans les bornes suivant
le schéma de raccordement
6. Vérifier la bonne fixation des conducteurs dans les bornes en
tirant légèrement dessus
7. Raccorder le blindage à la borne de terre interne et relier la borne
de terre externe à la liaison équipotentielle
8. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan-
chéité doit entourer complètement le câble
9. Dévisser le bouchon-obturateur du primaire, visser le presse-
étoupe livré
10. Raccorder le câble au primaire, voir à cet effet les étapes 3 à 8
11. Revisser le couvercle du boîtier
Le raccordement électrique est terminé.
5.3 Boîtier à chambre unique
Le schéma suivant est valable pour les versions non-Ex, Ex ia et
Ex d ia.

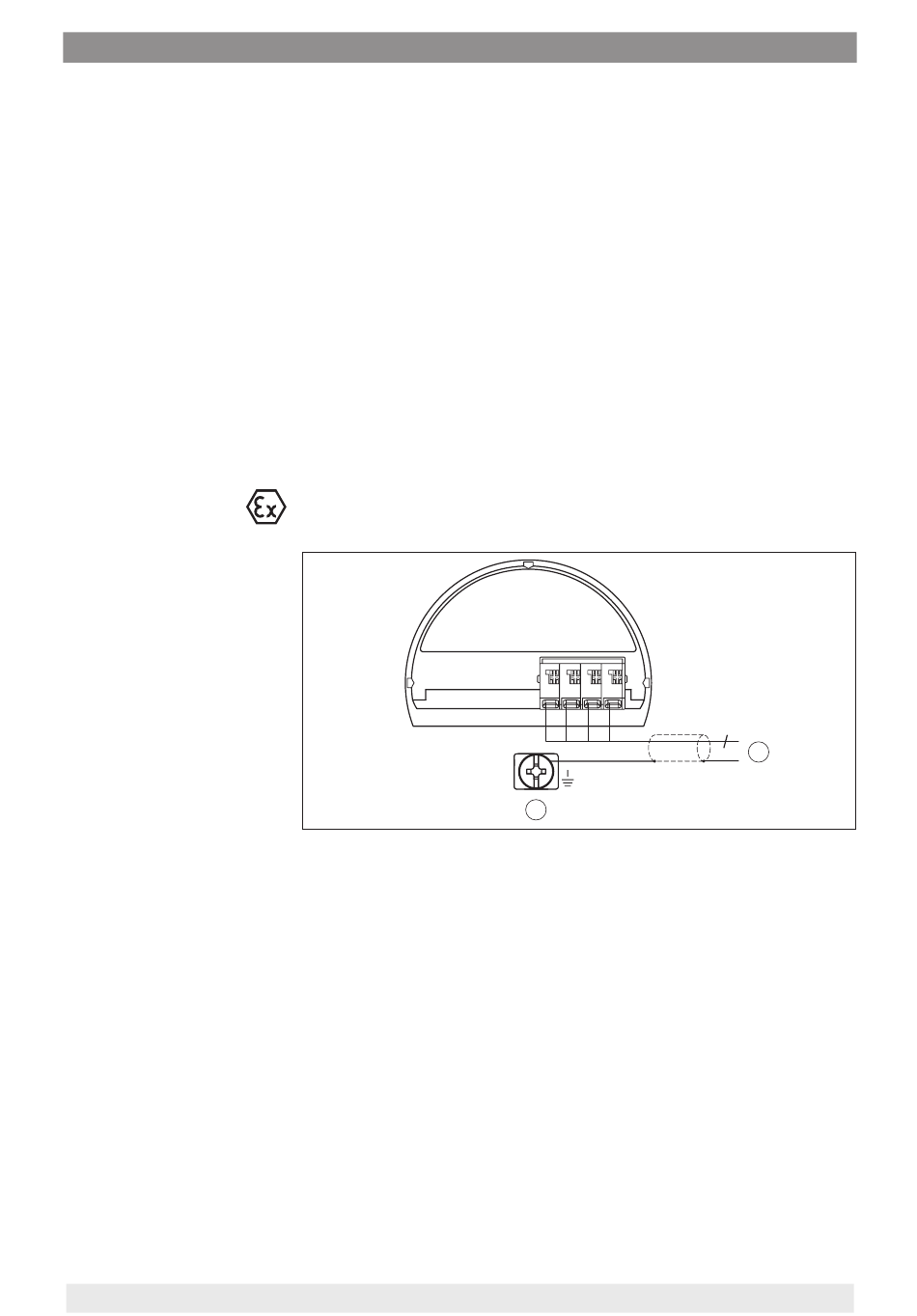

Fig. 17: Plan de raccordement IPT-2x appareil secondaire
1 Vers l'appareil primaire
2 Borne de terre pour le raccordement du blindage du câble
Le blindage est à raccorder ici. La borne de terre à l'extérieur du boîtier doit
2)
être mise à la terre selon les règles d'installation électrique. Les deux bornes
sont reliées galvaniquement.
connect to Primary
5 6 7 8
2
4
1
