4 Montage
Mise en œuvre
18

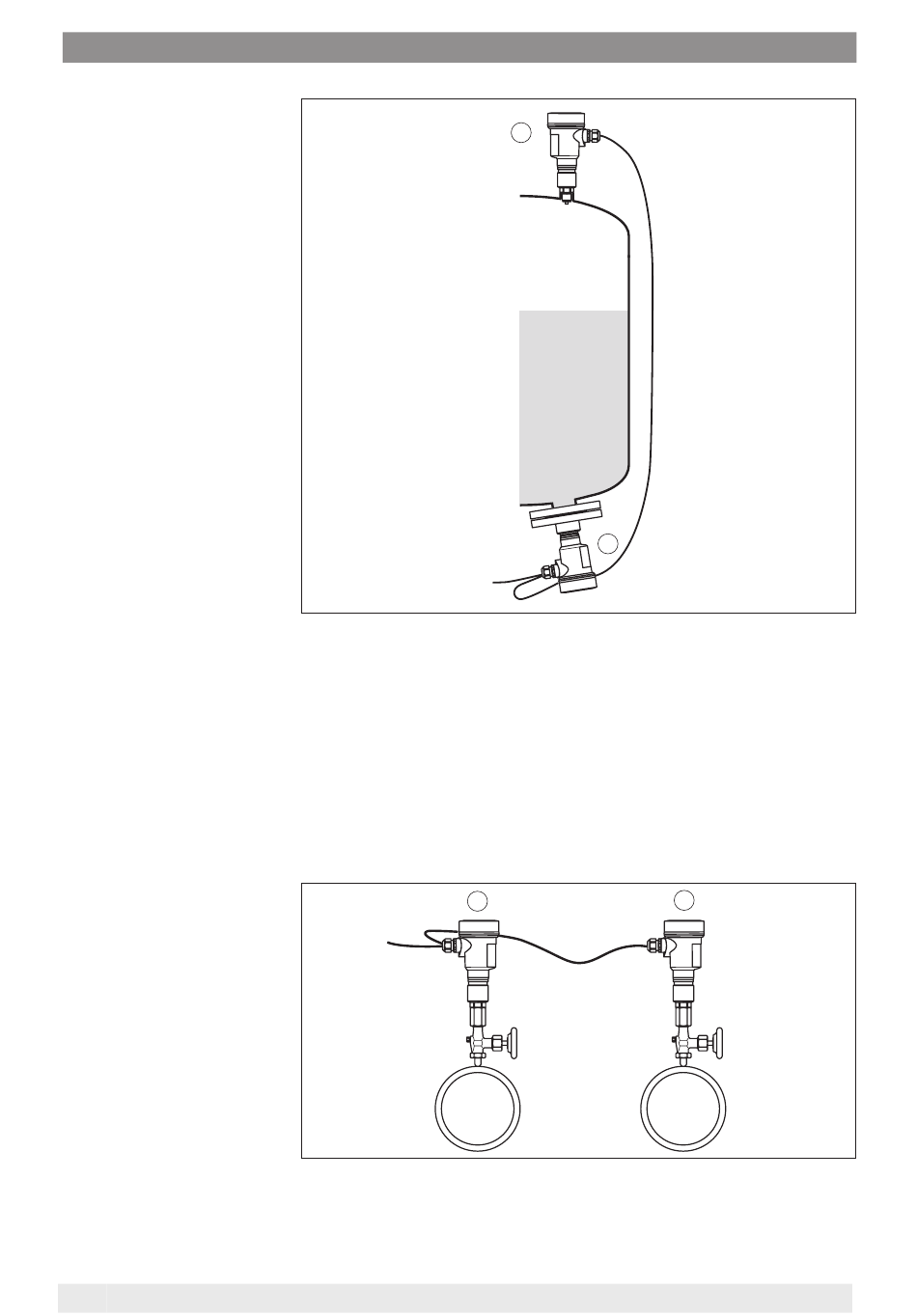

Fig. 10: Disposition des éléments pour mesure de niveau dans un réservoir
sous pression
1 IPT-2x, appareil primaire
2 IPT-2x, appareil secondaire
4.5 Mesure de pression différentielle
Dans les gaz, par exemple, il faut observer les remarques suivantes
concernant la disposition de mesure :
•
Installez les appareils au-dessus du point de mesure
La condensation peut s'écouler dans la conduite de process.
1
Fig. 11: Disposition de mesure pour la mesure de pression différentielle de gaz
dans des conduites
1 IPT-2x, appareil primaire
2 IPT-2x, appareil secondaire
WIKA Mise en service - Capteur de pression process IPT-2x
