3. INSTALLAZIONE
3.1 Premontaggio
Il braccio adattatore ARC è progettato per porte da garage basculanti a
contrappeso o molla.
Per installare correttamente il prodotto seguire attentamente le istruzioni:

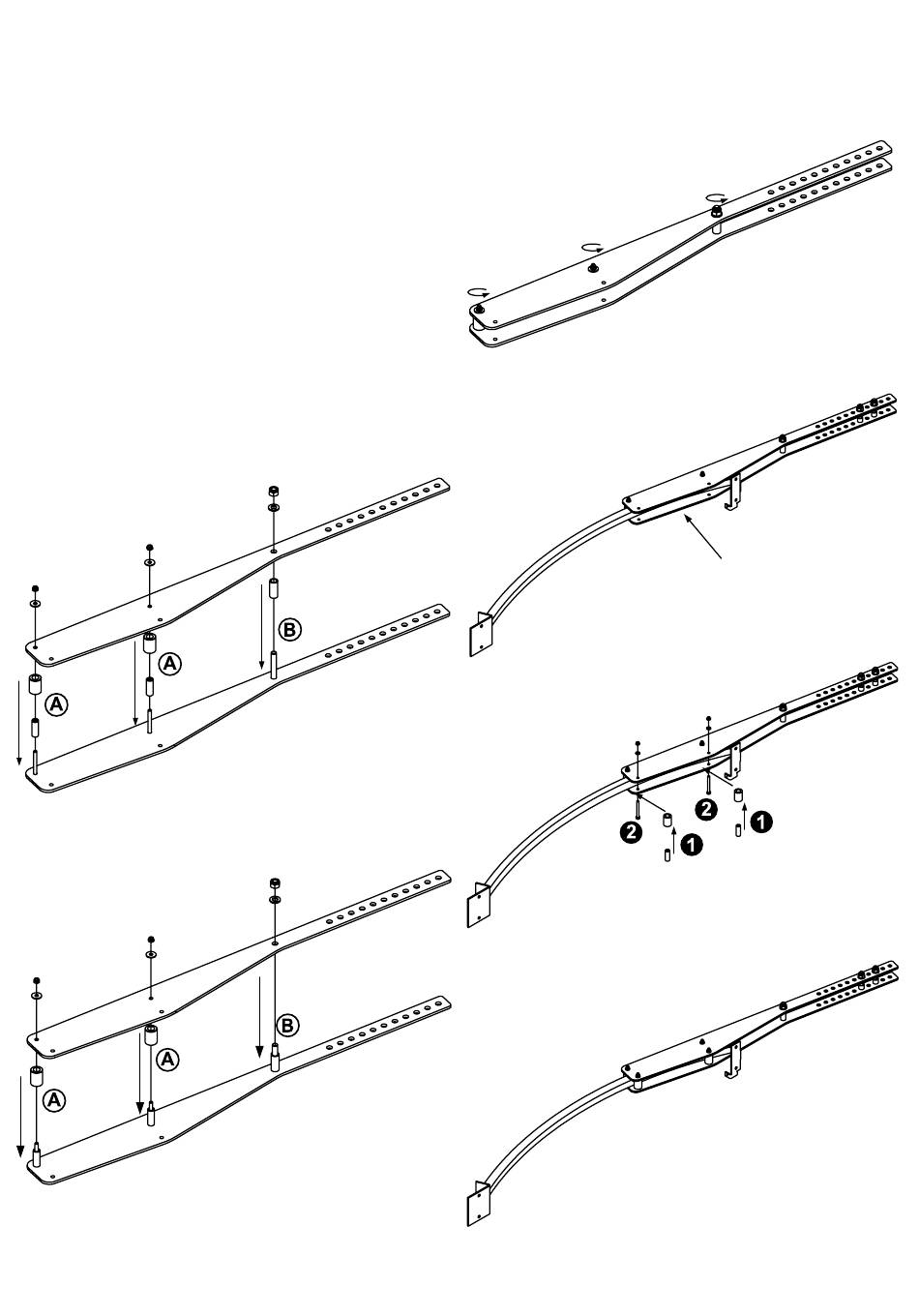

• Inserire le due viti TE 5x45 nei fori A e la vite TE 8x50 nell'apposito
foro B (come indicato in Figura 1) presente su entrambe le flange in
dotazione
• Inserire i distanziali in metallo all'interno delle boccole in plastica
e successivamente calzare il tutto nelle viti inserite in precedenza.
(Figura 2 Foro A)
• Inserire il distanziale 28x12 sulla vite 8x50 (Figura 2 Foro B)
• Appoggiare la restante flangia su i distanziali ed avvitare con rondelle
e dadi autobloccanti (Figura 3)
• Inserire l'arco all'interno delle due flange (Figura 4)
• Inserire i restanti due distanziali in metallo all'interno delle due boc-cole in
plastica, fare riferimento al punto due (Figura 5)
• Bloccare il tutto con le viti TE 5x45 e relative rondelle e dadi autobloccanti.
(Figura 6)
Fig. 1
Fig. 2
4
Fig. 3
Fig. 4
Fig. 5
Fig. 6
