MONTAGE
3.1
Pré-assemblage
Le bras adaptateur ARC est conçu pour les portes de garage basculantes
non débordantes à contrepoids ou à ressort. Pour installer correctement
le produit, suivez attentivement les instructions
• Insérez les deux vis TE 5x45 dans les trous A et la vis TE 8x50 dans
le trou B approprié (comme illustré à la Figure 1) sur les deux brides
fournies.
• Insérez les entretoises métalliques à l'intérieur des bagues en
plastique et insérez le tout dans les vis précédemment insérées.
(Figure 2 Trou A).
• Insérez l'entretoise 28x12 sur la vis 8x50 (Figure 2 Trou B)
• Placer la bride restante sur les entretoises et visser avec des
rondelles et des écrous autobloquants (Figure3).
• Insérer l'arc à l'intérieur des deux brides (Figure 4)
• Insérez les deux entretoises métalliques restantes à l'intérieur des
deux bagues en plastique, reportez-vous au point deux (Figure 5).
• Fixez tout avec les vis TE 5x45 et les rondelles et écrous
autobloquants correspondants. (Figure 6)

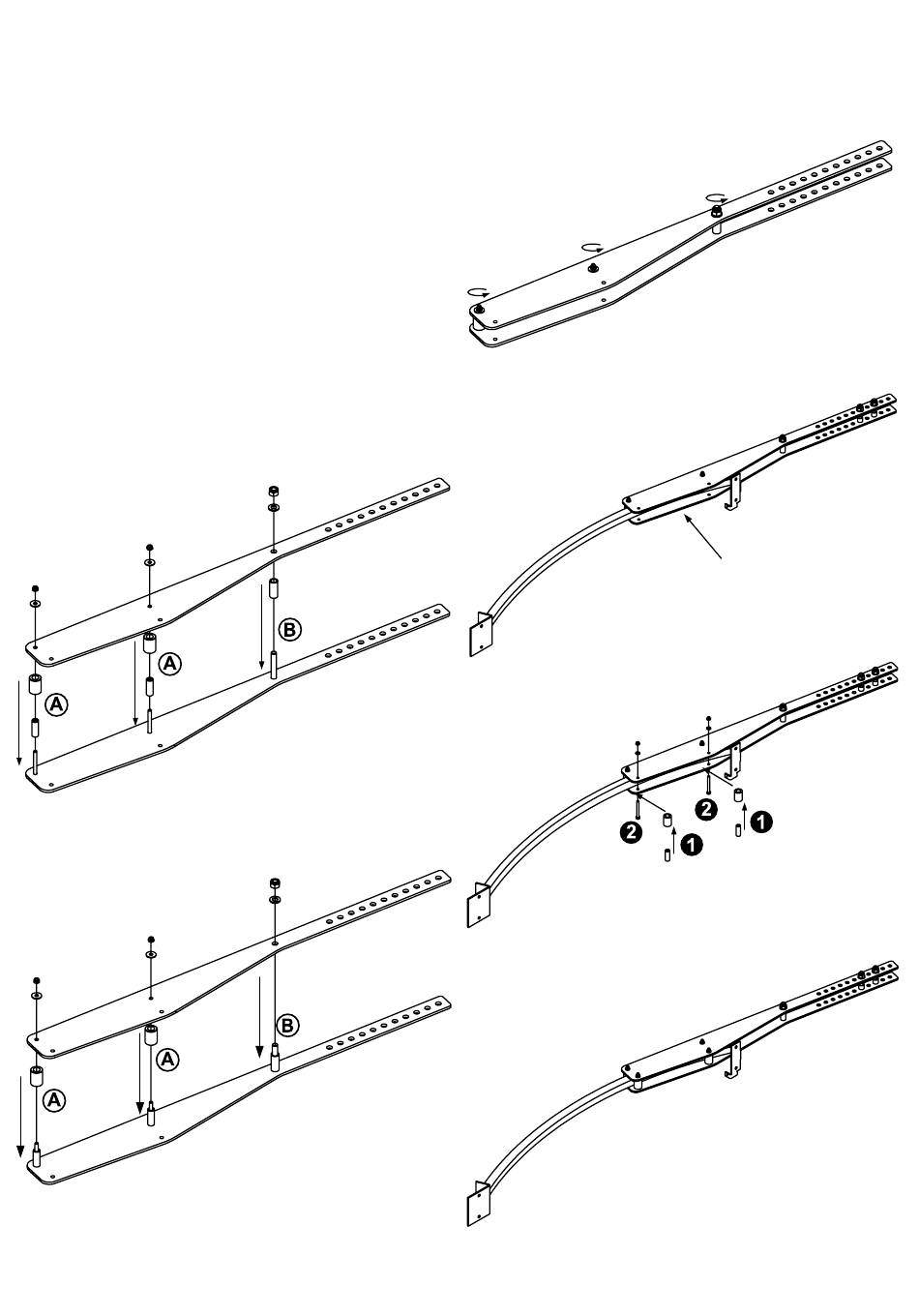

Figure 1
Figure 2
4
Figure 3
Figure 4
Figure 5
Figure 6
