3.2
Installation sur la porte
Après avoir assemblé le bras adaptateur, poursuivez l'installation sur le
portail:
• Placez le bras au centre de la porte si possible ou légèrement sur le
côté de la poignée d'ouverture.
Assurez-vous d'avoir au moins 100 mm de marge entre l'extrémité
du bras et le guide d'automatisation (cote A).
• Fixez solidement l'arc à la porte avec des vis, des rivets ou par
soudage (non fourni).
• Ajouter un support en tôle s'il n'est pas possible de fixer l'arc sur
deux poutres de porte. (Figure 7)
NB: le support en tôle n'est pas fourni.
• Connecter le bras au guide d'automatisation à l'aide du bras
d'entraînement monté sur le chariot (Respecter la dimension de 60
mm indiquée sur la Figure 9).
• Fixer le bras au longeron avec les vis restantes TE 8x50, positionner
les entretoises 12x11 entre le bras et les deux flasques. Enfin, fixez
avec une rondelle et un écrou autobloquant M8. (Figure 8)
• Vérifiez le bon fonctionnement.
• Après avoir vérifié l'alimentation, l'automatisation et procéder à
l'apprentissage.

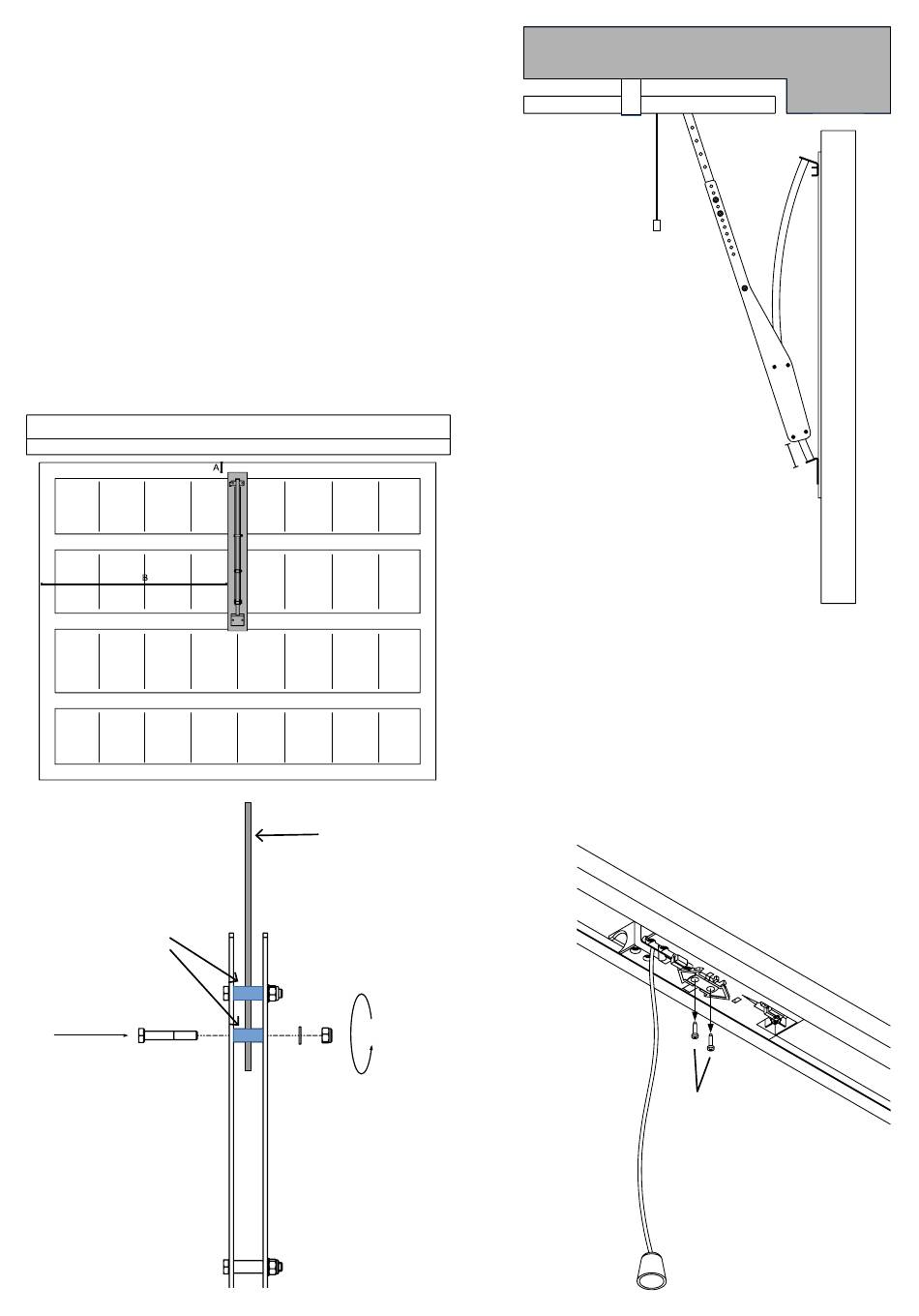

Figure 7
Figure 8
Espaceur
12X11
ARC02 - rev.1.1_03_2021
Figure 9
3.3
Après avoir monté l'arc la porte, retirer la goupille d'arrêt du coulisseau
qui empêche la course correcte lors du fonctionnement manuel
• Dévissez les deux vis A indiquées sur la figure 10.
• Retirez le couvercle de déverrouillage en faisant attention à la chute
• Retirez le ressort de son siège comme illustré à la Figure 12.
• Retirez la goupille de dégagement B (Figure 13).
• Repositionner le couvercle à l'aide des deux vis A (Figure 10/11)
Bras de traînée
Figure 10
Retrait de la goupille d'arrêt
possible du ressort (Figure 11).
60 mm
A
5
