Invacare® Orion Series
8.

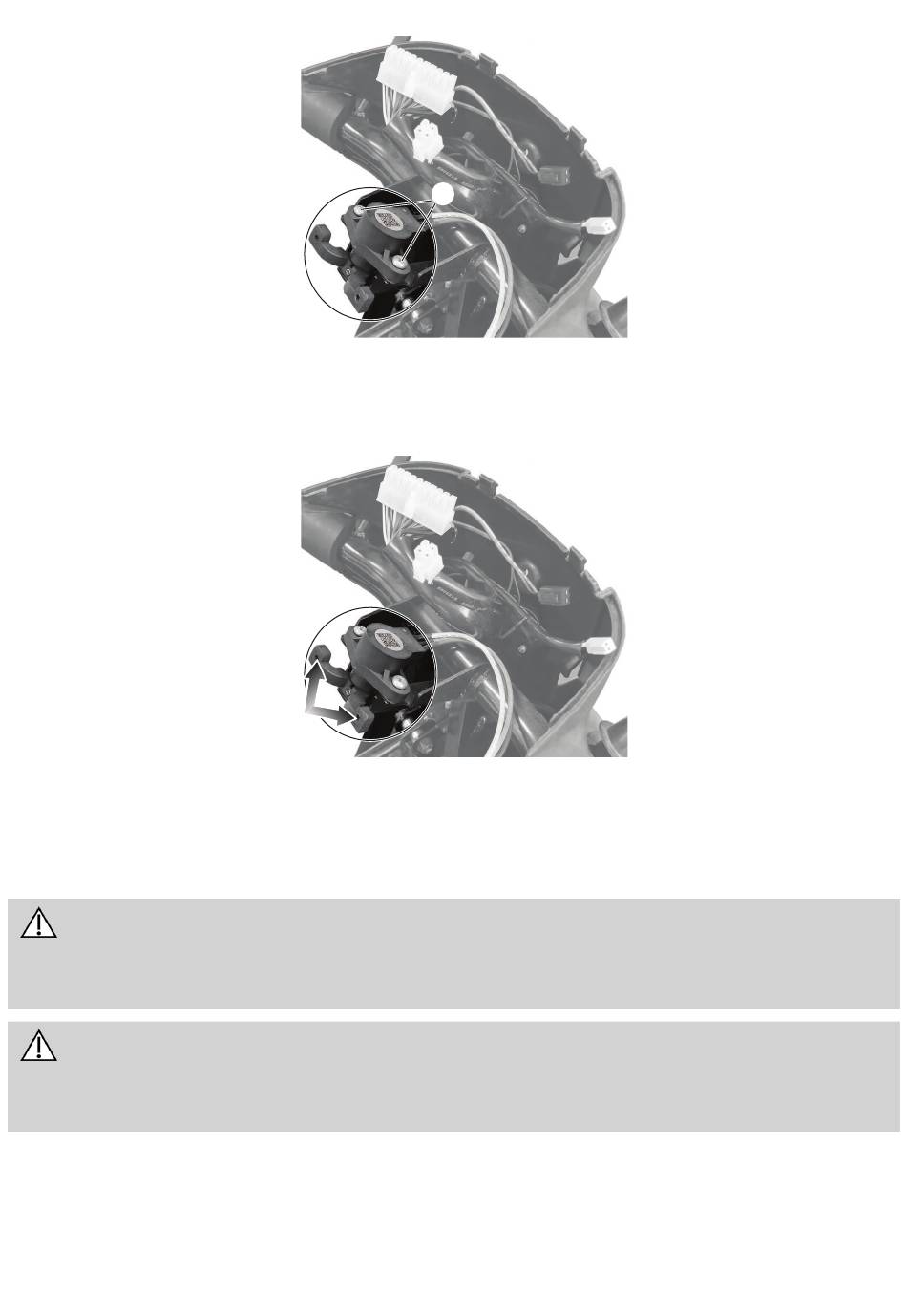

Retirez les vis F sur le potentiomètre.
9. Remplacez le potentiomètre.
10. Rebranchez la fiche du potentiomètre E à la carte de circuit imprimé.
11.
Fixez le levier de conduite C à l'aide des vis D sur le potentiomètre.
12. Installez les pièces en reprenant la procédure en sens inverse.
13. Testez toutes les fonctions.
10.2.3 Remplacement du module d'alimentation
ATTENTION !
Risque d'accident
Lors de son stationnement sur les dispositifs anti-bascule, le scooter n'est plus ralenti par le frein moteur. Le scooter
risque dans ce cas de se mettre à rouler de manière incontrôlée.
— Placez le châssis arrière du scooter sur une cale en bois de support avant de retirer les roues.
ATTENTION !
Risque de brûlure en cas de court-circuit du câble d'alimentation
— Coupez complètement l'alimentation du scooter avant de démonter ses composants d'alimentation internes.
N'oubliez pas de retirer les batteries.
— Évitez tout pontage des contacts lors des mesures sur les composants électriques sous tension.
59
F
1640195-D
