Wagner & Co ECObasic Serie Instructions De Montage page 9

● À respecter absolument : installer un mitigeur d'ECS
(6) car en été la température de l'eau chaude peut at-
teindre 95 °C à la sortie du réservoir (5) Il y a risque
d'ébouillantage ! Le raccordement du mitigeur peut
être réalisé à partir d'une dérivation (3) placée entre
le groupe de sécurité (2) et le raccord d'alimentation
en eau froide du réservoir (4) Si aucun mitigeur n'est
installé, la température maximale du réservoir doit être
limitée à 65 °C à la régulation solaire
● Vissez le bouchon fileté d'1½" (7) livré avec le réser-
voir dans le raccord fileté 1½" F (8), réaliser l'étanchéité
avec du chanvre Un thermoplongeur électrique est
disponible en option pour être installé dans le raccord
fileté 1½" F (8), voir pour plus de détails le chapitre
« chauffage d'appoint »
● Resserrez les vis de la trappe de visite (9) afin d'éviter
les fuites, reposez ensuite le cache de la trappe de vi-
site
26
B
23
22
21
1

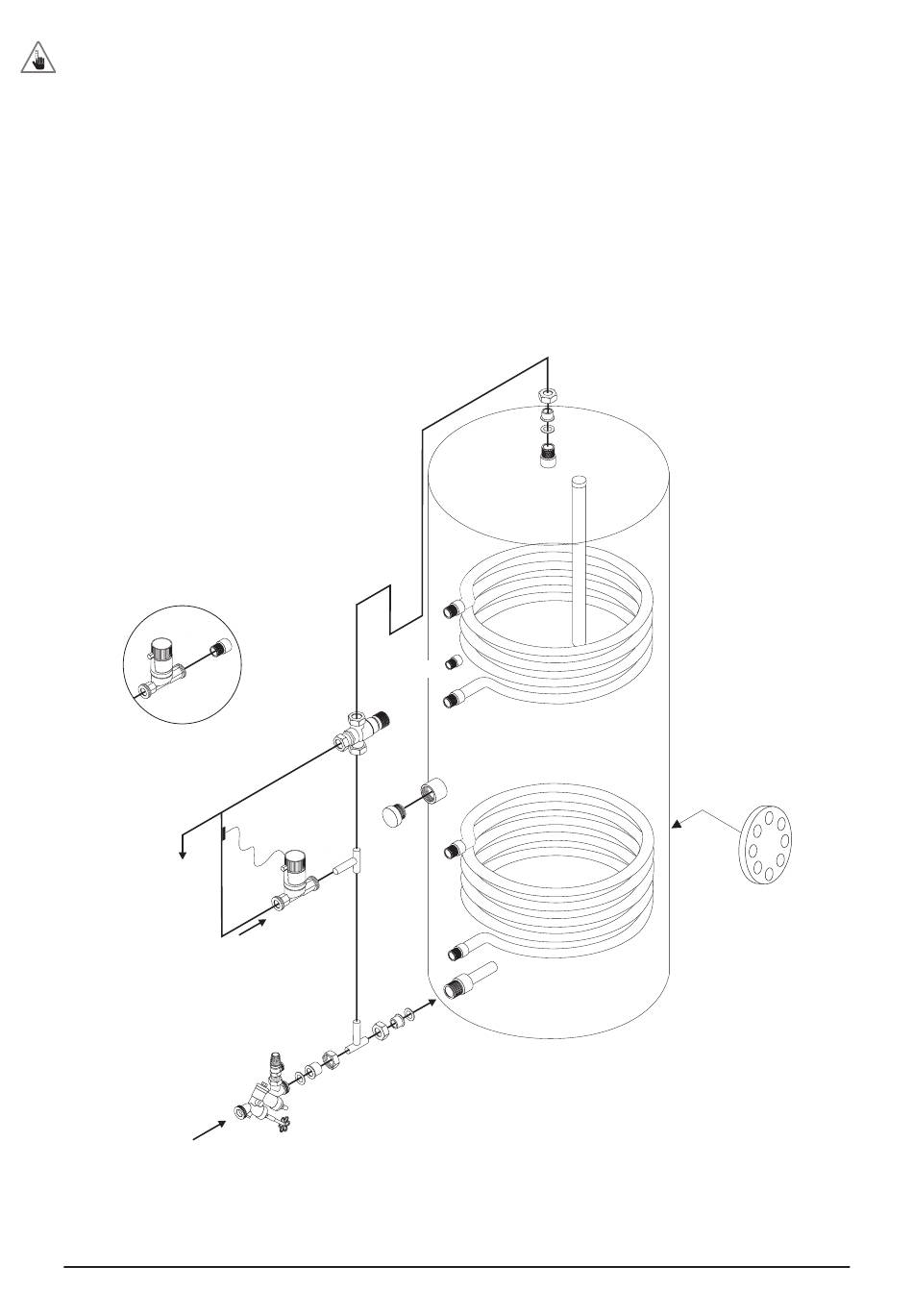

Fig. 8 Raccordement du circuit d'eau potable : (1) arrivée d'eau froide, (2) groupe de sécurité avec raccords à visser (3) té en cuivre, (4) rac-
cordement de l'eau froide avec raccords à visser du réservoir (option/accessoire), (5) sortie de l'eau chaude avec raccords à visser du ré-
servoir (option/accessoire), (6) mitigeur ECS, (7) bouchon à visser, (8) raccord fileté 1½" pour thermoplongeur électrique, (9) trappe de vi-
site, (10) siphon du raccordement de l'eau chaude, (21) tuyauterie de la boucle de circulation, (22) point de puisage ECS, (23) pompe de
boucle de circulation, (24) sonde de température, (25) té en cuivre, (26) raccord fileté de la boucle de circulation.
FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500
10
6
7
24
25
23
3
2
Boucle de circulation
Dans les réseaux d'eau chaude sanitaire de grande di-
mension une boucle de circulation est obligatoire selon
la directive DVGW 551
● Le retour de la boucle de circulation (21) doit être réa-
lisé immédiatement avant le point de puisage (22) le
plus éloigné La pompe de boucle de circulation est
régulée en durée en fonction de la température de
l'ECS (point de mesure (24) situé à proximité du point
de puisage le plus éloigné)
● Lorsque les temps de fonctionnement de la boucle
de circulation sont très courts (régulation en durée et
en fonction de la température dans une maison indivi-
duelle unifamiliale) le retour de la boucle de circulation
peut être réalisé selon la fig 8 ce qui favorise la strati-
fication dans le réservoir
