INFORMATIONS TECHNIQUES / INSTRUCTIONS DE MONTAGE
Réservoir solaire ECObasic
Sommaire
1 Informations techniques 2
2 Consignes générales de sécurité 7
2 1 Qualification de l'installateur 7
2 2 Mise en œuvre conforme 7
2 3 Normes et directives 7
3 Montage 8
3 1 Préparation 8
3 2 Mise en place du réservoir 8
3 3 Installation du circuit d'eau potable 8
3 4 Raccordement du circuit solaire 10
3 5 Raccordement du chauffage d'appoint 10
3 6 Installation des sondes de température 11
Imprimé sur papier 100 % recyclé
Solaire thermique / Réservoirs FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500

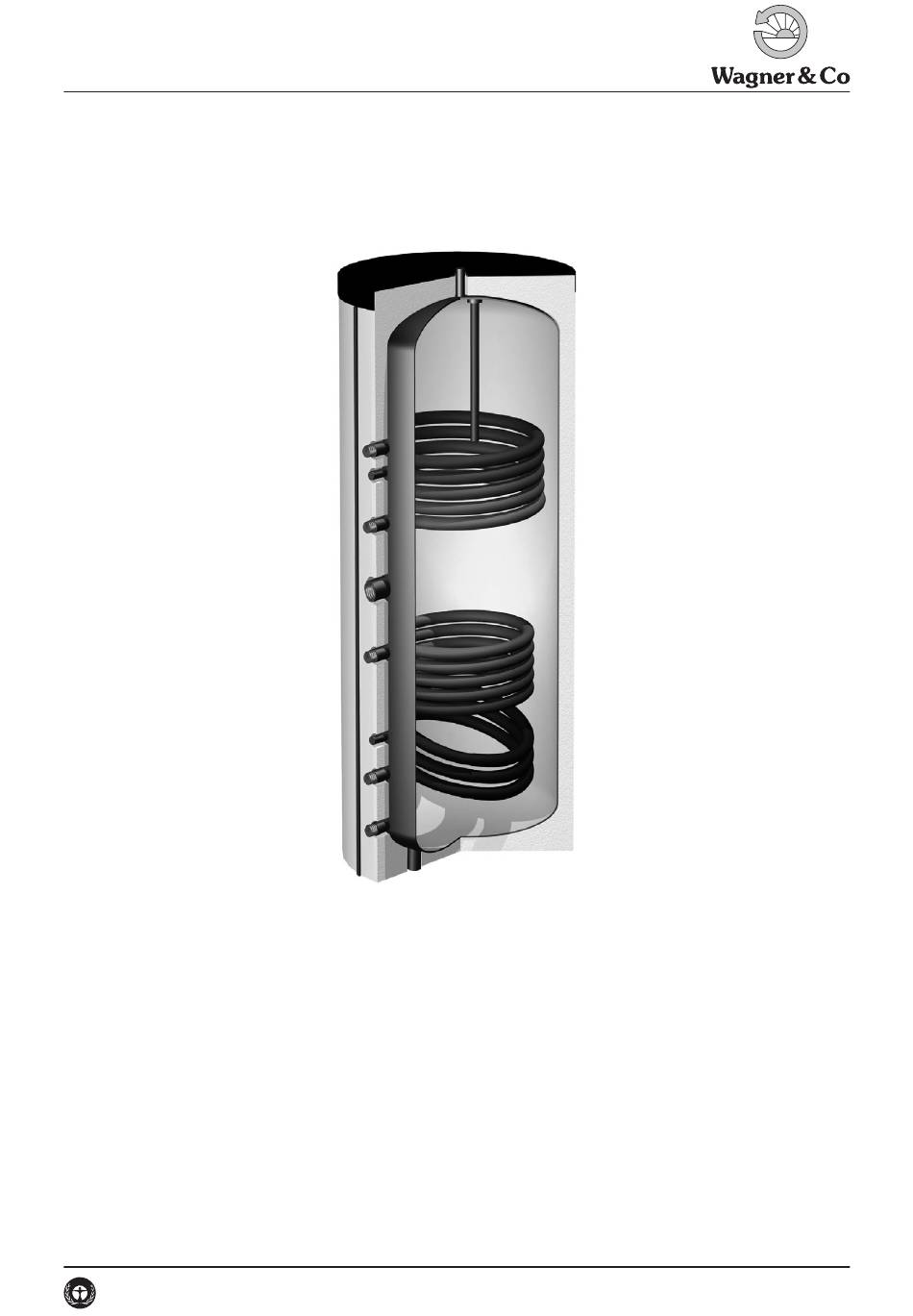

Fig. 1 Réservoir solaire ECObasic
4 Mise en service du système 11
4 1 Contrôle du système 11
4 2 Rinçage de l'installation 11
4 3 Réglages aux régulations de la chaudière et
du circuit solaire 12
4 4 Remplissage, purge d'air et contrôle
de la pression 12
4 5 Protocole de mise en service 12
5 Remarque à l'utilisateur 12
6 Élimination des défauts 12
7 Maintenance 12
1
Publicité
Manuels Connexes pour Wagner & Co ECObasic Serie
Sommaire des Matières pour Wagner & Co ECObasic Serie
- Page 1 INFORMATIONS TECHNIQUES / INSTRUCTIONS DE MONTAGE Réservoir solaire ECObasic Fig. 1 Réservoir solaire ECObasic Sommaire 1 Informations techniques 2 4 Mise en service du système 11 2 Consignes générales de sécurité 7 4 1 Contrôle du système 11 2 1 Qualification de l’installateur 7...
- Page 2 1 Informations techniques Contenu de la livraison Le réservoir solaire ECObasic est livré debout vissé sur palette L’isolation adhère au réservoir et ne peut pas être ôtée Elle est revêtue d'une gaine démontable en PVC doublée de 5 mm de mousse souple de polyuréthane Veuillez comparer, avant de débuter le montage, les com- posants livrés avec ceux de la liste du tableau 3 Fig. 2 Cotes de raccordement du réservoir solaire ECObasic (attention le dessin n’est pas à l’échelle !) FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500...
- Page 3 Tab. 1 Caractéristiques techniques Désignation ECObasic 300 ECObasic 400 v. fig. 2 Référence d’article 130 140 82 130 140 83 Contenance totale en eau potable 286 l 394 l Volume chauffé par l’appoint (au dessus du raccord J) 99 l 127 l Pression de service max autorisée 10 bar Température de service max autorisée 95 °C Hauteur totale (avec isolation) 1 697 mm 1 660 mm Hauteur basculante (avec isolation) 1 827 mm 1 816 mm Diamètre (avec isolation et gaine extérieure PVC) 610 mm 710 mm Poids total (avec isolation) env 114 kg env 166 kg Hauteur du raccord d’eau froide (G 1" M, cylindrique) 110 mm 127 mm Hauteur du raccord d’eau chaude (G 1" M, cylindrique) 1 722 mm 1 685 mm Hauteur du raccord du retour de boucle de circulation 1 045 mm...
- Page 4 Tab. 2 Accessoires Réf. d’article Set de raccords combinés ECObasic, 4 x douilles combinées ¾" x 18, 2 x douilles combinées 1", 1 x bouchon ¾" et joints 139 000 66 Groupe de sécurité pour réservoir S22, (soupape de sécurité 10 bar, vanne d’arrêt à siège incliné, clapet anti retour, 139 001 48 dispositif de test selon DIN 1988) raccordement 1" M - douille à souder 22 mm – écrou 1" - douille à visser ¾" – écrou 1" Anode à courant imposé CORREX-UP, protection contre la corrosion sans maintenance, 230 V, consommation 2,5 kWh/an 130 101 26 Pompe de boucle de circulation à haut rendement ECOcirc, puissance absorbée max 9 W, hauteur de refoulement 150 303 62 max 1,1 m, longueur d’implantation 110 mm, raccordement ¾" M à joint plat Thermoplongeur électrique à visser 3 KW / 230 V /400 V / 360 mm, 139 003 20 6 kW / 400 V / 550 mm, 139 003 16 9 kW / 400 V / 600 mm 139 003 17 Prendre en compte le diamètre du réservoir avant de commander ! Joint en cuivre de remplacement 819 101 69 Mitigeur ECS BM température réglable jusqu’à 55 °C, raccordement 1" 150 303 50 Ressort de fixation de sonde de température 139 001 18 Set de montage direct sur réservoir pour CIRCO 6 et 25/80 150 302 13 Exemples de solutions techniques P1 : pompe du circuit solaire Champ de capteurs P2 : pompe de charge du réservoir...
- Page 5 P1 : pompe du circuit solaire Champ de capteurs V1 : vanne 3 voies de commutation (chauffage d’appoint ECS ou chauffage des locaux) Régulation solaire BWM : mitigeur ECS Chaudière murale au gaz Circuit de chauffage ECObasic Eau chaude Eau froide Fig. 4 ...
- Page 6 P1 : pompe du circuit solaire Champ de capteurs P2 : pompe de charge du réservoir P3 : pompe du circuit de chauffage V1 : vanne 3 voies de commutation Régulation solaire (chargement du réservoir) BWM : mitigeur ECS Circuit de chauffage ECObasic Chaudière au mazout...
- Page 7 2 Consignes générales de sécurité 2.2 Mise en œuvre conforme Les consignes de sécurité suivantes doivent vous proté- Fonctionnement ger des dangers pouvant survenir soudainement à la suite Le réservoir ECObasic pourvu de 2 échangeurs de cha- d’une fausse manipulation consciente ou inconsciente de leur est conçu pour le réchauffage de l’eau potable L’eau l’appareil potable est réchauffée par l’énergie solaire à travers Nous différencierons les consignes générales de sécurité l’échangeur de chaleur inférieur Le chauffage d’appoint représentées sur cette page, des consignes de sécurité dans la partie supérieure du réservoir peut être assuré par spécifiques que nous développerons au fur et à mesure l’échangeur de chaleur d’appoint intégré raccordé à un dans le texte de ce document générateur de chaleur, par un thermoplongeur électrique Veuillez observer les symboles !
- Page 8 3 Montage 3.1 Préparation L’installation doit se faire dans un local à l’abri du gel et les liaisons vers les utilisateurs doivent être les plus courtes possibles Assurez-vous que le sol du lieu d’installation soit sec et que sa portance soit suffisante Matériels nécessaires à fournir sur place Afin de réaliser une installation et une mise en service complète, vous avez besoin : ● de raccords à visser pour filetages de G 1" et G ¾ " M (cf indications des filetages, tab 1) ● mitigeur ECS (disponible en accessoire) ● groupe de sécurité pour le raccordement au réseau d’eau potable (disponible en accessoire) 3.2 Mise en place du réservoir ●...
- Page 9 ● À respecter absolument : installer un mitigeur d’ECS Boucle de circulation (6) car en été la température de l’eau chaude peut at- Dans les réseaux d’eau chaude sanitaire de grande di- teindre 95 °C à la sortie du réservoir (5) Il y a risque mension une boucle de circulation est obligatoire selon d’ébouillantage ! Le raccordement du mitigeur peut la directive DVGW 551 être réalisé à partir d’une dérivation (3) placée entre ●...
- Page 10 ● Pour des temps de fonctionnement normaux le retour de la boucle de circulation est réalisé sur le raccord fileté (26) prévu à cet effet, comme représenté sur le détail B de la fig 8 ● Le pilotage de la boucle de circulation est à réaliser de manière à économiser l’énergie et selon les règles de l’art Contrôle sous pression du circuit d’eau potable Lorsque l’installation est terminée procédez à un contrôle sous pression du circuit d’eau potable Après avoir rem- pli le réservoir fermez tous les robinets d’eau chaude et...
- Page 11 3.6 I nstallation des sondes de température ● Installez, comme indiqué fig 11, la sonde de tempéra- ture (1) du réservoir provenant de la régulation solaire dans le doigt de gant inférieur (2) et la sonde du chauf- fage d’appoint (3) dans le doigt de gant supérieur (4) Utilisez éventuellement une pâte thermo-conductrice ● Posez le câble de la sonde inférieure du réservoir (1) jusqu’à la régulation solaire et le câble de la sonde de chauffage d’appoint (3) jusqu’à l’appareil de chauffage d’appoint, observez les indications du constructeur de l’appareil ● La température de la zone supérieure du réservoir peut être contrôlée à l’aide du thermomètre intégré (5) Fig. 11 Raccordement des sondes de température : (1) sonde de température du bas du réservoir solaire, (2) doigt de gant, (3) sonde de température du chauffage d’appoint, (4) doigt de 4 Mise en service du système gant, ...
- Page 12 4.3 R églages aux régulations de la 7 Maintenance chaudière et du circuit solaire Une maintenance du réservoir doit être effectuée annuel- La température maximale dans le réservoir ne doit pas lement, au mieux en même temps que celle de l’installa- dépasser 95 °C Veiller au réglage correct de la régulation tion solaire solaire et de la régulation de la chaudière (température ● Contrôlez l’anode de protection après 2 ans et par la max du réservoir) suite annuellement : pour les anodes sacrificielles iso- lées (anodes de protection au magnésium) mesurez le courant de protection entre le réservoir et l’anode ; 4.4 R emplissage, purge d’air et si la valeur se situe en dessous de 0,3 mA, démontez l’anode, jugez de son état et remplacez-la si nécessaire contrôle de la pression Pour les anodes à courant imposé, observez le voyant Veuillez vous assurer, avant la mise en service et le rem- de contrôle du potentiostat : une lumière verte signifie...
