● Pour des temps de fonctionnement normaux le retour
de la boucle de circulation est réalisé sur le raccord
fileté (26) prévu à cet effet, comme représenté sur le
détail B de la fig 8
● Le pilotage de la boucle de circulation est à réaliser
de manière à économiser l'énergie et selon les règles
de l'art
Contrôle sous pression du circuit d'eau potable
Lorsque l'installation est terminée procédez à un contrôle
sous pression du circuit d'eau potable Après avoir rem-
pli le réservoir fermez tous les robinets d'eau chaude et
contrôlez tous les raccords et soudures
3.4 Raccordement du circuit solaire
● Raccordez le départ du circuit solaire au raccord fileté
supérieur (4) de l'échangeur de chaleur et le retour du
circuit solaire au raccord fileté inférieur (5)
● Pour cela faites coulisser l'écrou à collet battu sur le
tube de cuivre, reliez ensuite le raccord à souder ou
à visser (2) avec la tuyauterie, posez le joint plat (1) et
serrez fermement l'écrou à collet battu
À respecter absolument : en été la température du réser-
voir d'une installation solaire peut atteindre 95 °C, atten-
tion lors du raccordement, il y risque d'ébouillantage !
3.5 R accordement du chauffage
d'appoint
Le chauffage d'appoint de l'eau potable peut être effectué
de différentes manières, dans la fig 10 différentes possi-
bilités de raccordement sont représentées :
● Lorsque le chauffage d'appoint pour l'eau potable doit
être effectué par une chaudière à mazout ou à gaz, uti-
lisez l'échangeur de chaleur d'appoint intégré (5) Nous
recommandons, à l'encontre de la pratique habituelle,
la variante de raccordement suivante : reliez le retour
du chauffage d'appoint (1) au raccord fileté supérieur
(6) de l'échangeur de chaleur avec les raccords de
tuyauterie (2), (3) et (4), et le départ du circuit de chauf-
fage d'appoint (7) avec le raccord fileté inférieur (8) de
l'échangeur de chaleur Lors de l'installation de l'appa-
reil de chauffage d'appoint observez les instructions du
constructeur
● Un thermoplongeur électrique (9) est disponible en
option pour être installé dans le raccord fileté 1½" F
(10) prévu à cet effet Respectez les instructions de
montage jointes au thermoplongeur électrique
Si aucun thermoplongeur électrique n'est installé, obturez
le raccord fileté (10) avec le bouchon fileté d'1½" (11)
10
1
2
3
4
5

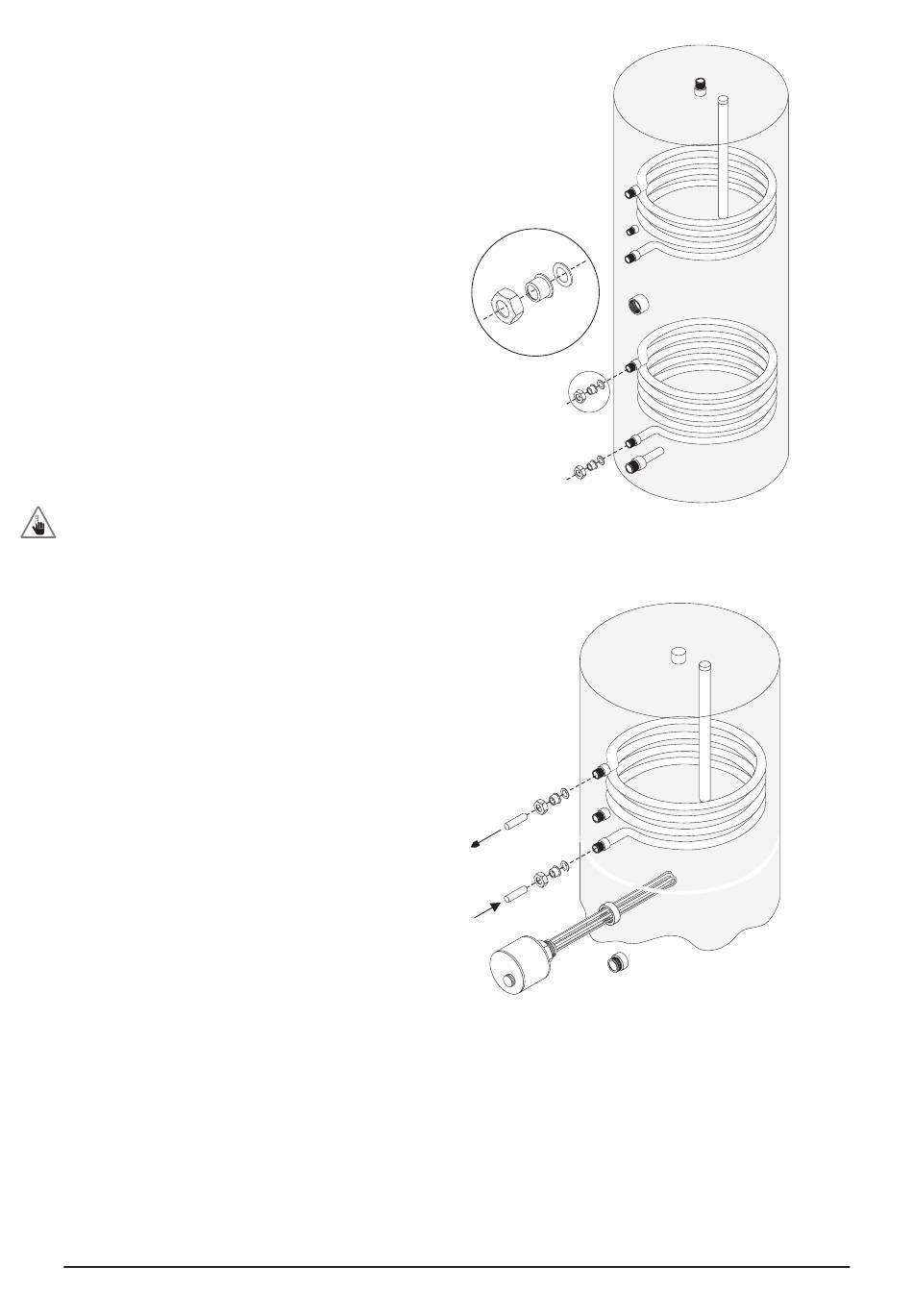

Fig. 9 Raccordement du circuit solaire
6
4
3
2
1
8
7
10
9
11
Fig. 10 Raccordement du chauffage d'appoint
(1) retour du chauffage d'appoint, (2 à 4) raccord de tuyauterie
à visser, (6) raccord fileté du réservoir, (7) départ du chauffage
d'appoint, (8) raccord fileté du réservoir, (9) thermoplongeur élec-
trique, (10) raccord fileté 1½" F, (11) bouchon fileté.
