3.6 I nstallation des sondes de
température
● Installez, comme indiqué fig 11, la sonde de tempéra-
ture (1) du réservoir provenant de la régulation solaire
dans le doigt de gant inférieur (2) et la sonde du chauf-
fage d'appoint (3) dans le doigt de gant supérieur (4)
Utilisez éventuellement une pâte thermo-conductrice
● Posez le câble de la sonde inférieure du réservoir (1)
jusqu'à la régulation solaire et le câble de la sonde de
chauffage d'appoint (3) jusqu'à l'appareil de chauffage
d'appoint, observez les indications du constructeur de
l'appareil
● La température de la zone supérieure du réservoir peut
être contrôlée à l'aide du thermomètre intégré (5)
4 Mise en service du système
4.1 Contrôle du système
Après l'installation de tous les composants veuillez
contrôler une fois encore les points suivants :
● Tous les composants ont-ils étés correctement instal-
lés ?
● Tous les organes de sécurité sont-ils installés ? Une
soupape de sécurité et éventuellement un vase d'ex-
pansion sont-ils installés et raccordés au réservoir sans
organe de coupure intermédiaire ?
● Tous les raccords à visser ont-ils été installés correcte-
ment et serrés à un couple suffisant ?
● Si présents – tous les raccordements électriques ont-ils
été installés correctement et conformément aux régle-
mentations ?
● Les sondes de températures sont-elles correctement
positionnées ? Avez-vous effectué un contrôle de plau-
sibilité des valeurs affichées à la régulation ?
4.2 Rinçage de l'installation
Des résidus de fabrication (calamine, etc ) peuvent subsis-
ter dans les tuyauteries, à l'intérieur du réservoir ou dans
les échangeurs de chaleur ceci malgré un nettoyage soi-
gneux, ils peuvent provoquer des dysfonctionnements et
des détériorations pendant le fonctionnement de l'instal-
lation C'est la raison pour laquelle l'installation doit être
rincée avant la mise en service Des filtres supplémen-
taires doivent être installés dans le système aux endroits
adéquats car des résidus de production pourraient en-
core se détacher
FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500
1 2
4
3
2
1

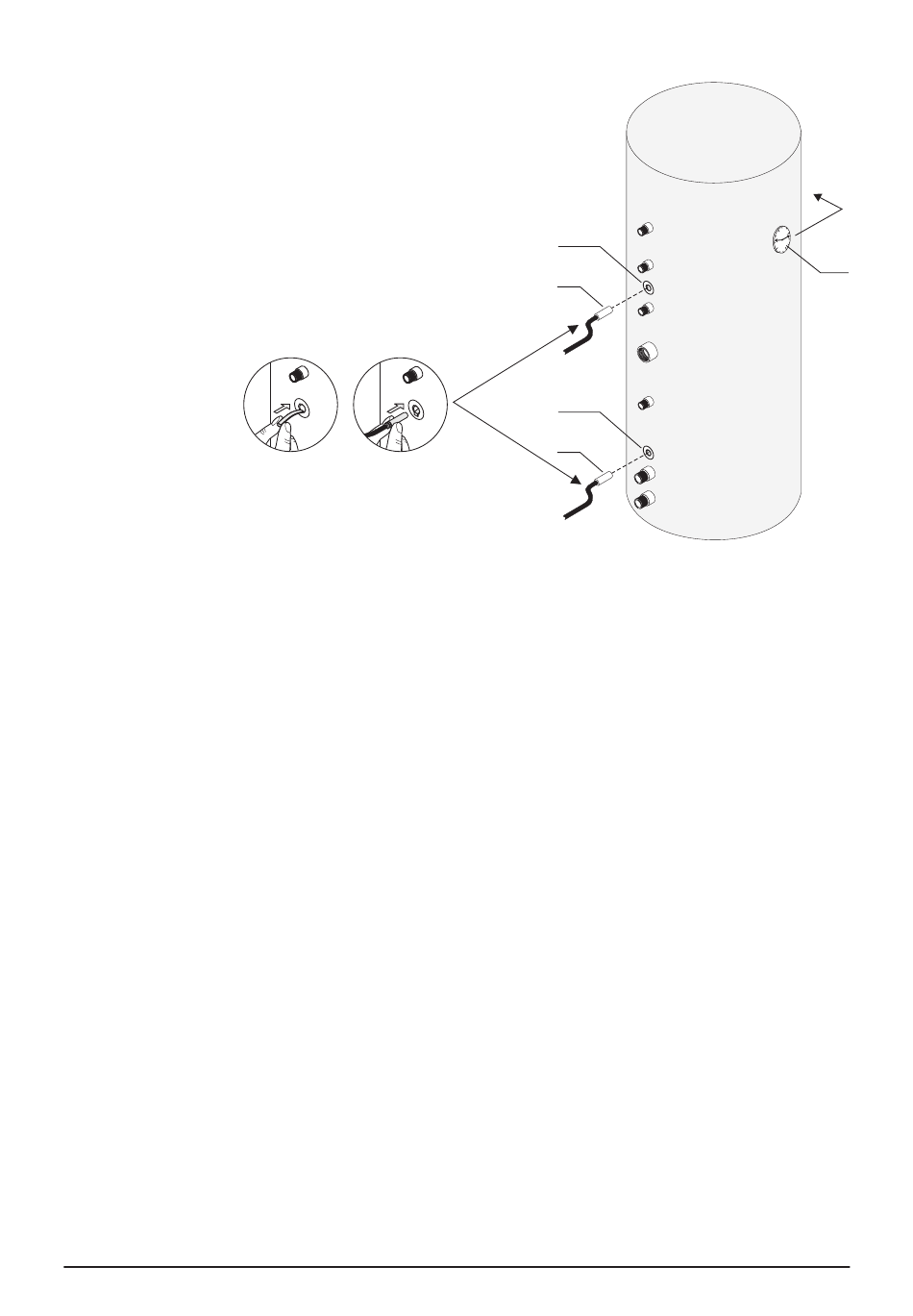

Fig. 11 Raccordement des sondes de température :
(1) sonde de température du bas du réservoir solaire, (2) doigt de
gant, (3) sonde de température du chauffage d'appoint, (4) doigt de
gant, (5) thermomètre dans la partie « appoint » .
5
