3 Montage
3.1 Préparation
L'installation doit se faire dans un local à l'abri du gel et les
liaisons vers les utilisateurs doivent être les plus courtes
possibles Assurez-vous que le sol du lieu d'installation
soit sec et que sa portance soit suffisante
Matériels nécessaires à fournir sur place
Afin de réaliser une installation et une mise en service
complète, vous avez besoin :
● de raccords à visser pour filetages de G 1" et G ¾ " M
(cf indications des filetages, tab 1)
● mitigeur ECS (disponible en accessoire)
● groupe de sécurité pour le raccordement au réseau
d'eau potable (disponible en accessoire)
3.2 Mise en place du réservoir
● Ôtez tout d'abord les films de protection (4) et (5) en-
tourant le réservoir (1)
● Ôtez le couvercle de l'isolation (2), le thermomètre (8),
le bouchon à visser de 1½" (6), le cache de la trappe
de visite (7) et les ressorts de fixation (9) des sondes
● Dévissez le réservoir de la palette (3) et portez-le sur
le lieu d'installation Des évidements circulaires dans
l'isolation sont prévus dans les zones du couvercle et
du socle du réservoir pour faciliter le transport
● Le poids peut atteindre les 120 kg ! Attention, des
chocs ou des coups peuvent endommager l'émaillage
intérieur du réservoir !
● Mettez en place le réservoir, les raccords filetés orien-
tés vers le mur sur lequel l'installation doit être réalisée
Tab. 3 C ontenu de la livraison ECObasic
(v. aussi fig. 7)
Palette de bois (3), 700 x 700 mm
Réservoir en acier émaillé ECObasic avec isolation en
mousse directement appliquée sur la surface du
réservoir (1), vissé en 3 points sur la palette
Gaine PVC avec fermeture à glissière
(posée sur le réservoir)
Thermomètre (8), joint
Cache PS (7) pour recouvrir la trappe de visite, monté
Couvercle PS (2) pour recouvrir le réservoir (monté),
noir
Bouchon (6), 1½" M (conique), en acier zingué, pour
obturer l'orifice de montage du thermoplongeur
électrique, est fixé sur la palette
Ressort de fixation pour sonde
Emballage de transport, comprenant une couche de
protection à bulles d'air (4) sur la partie supérieure du
réservoir et une housse de protection (5)
8
8
7

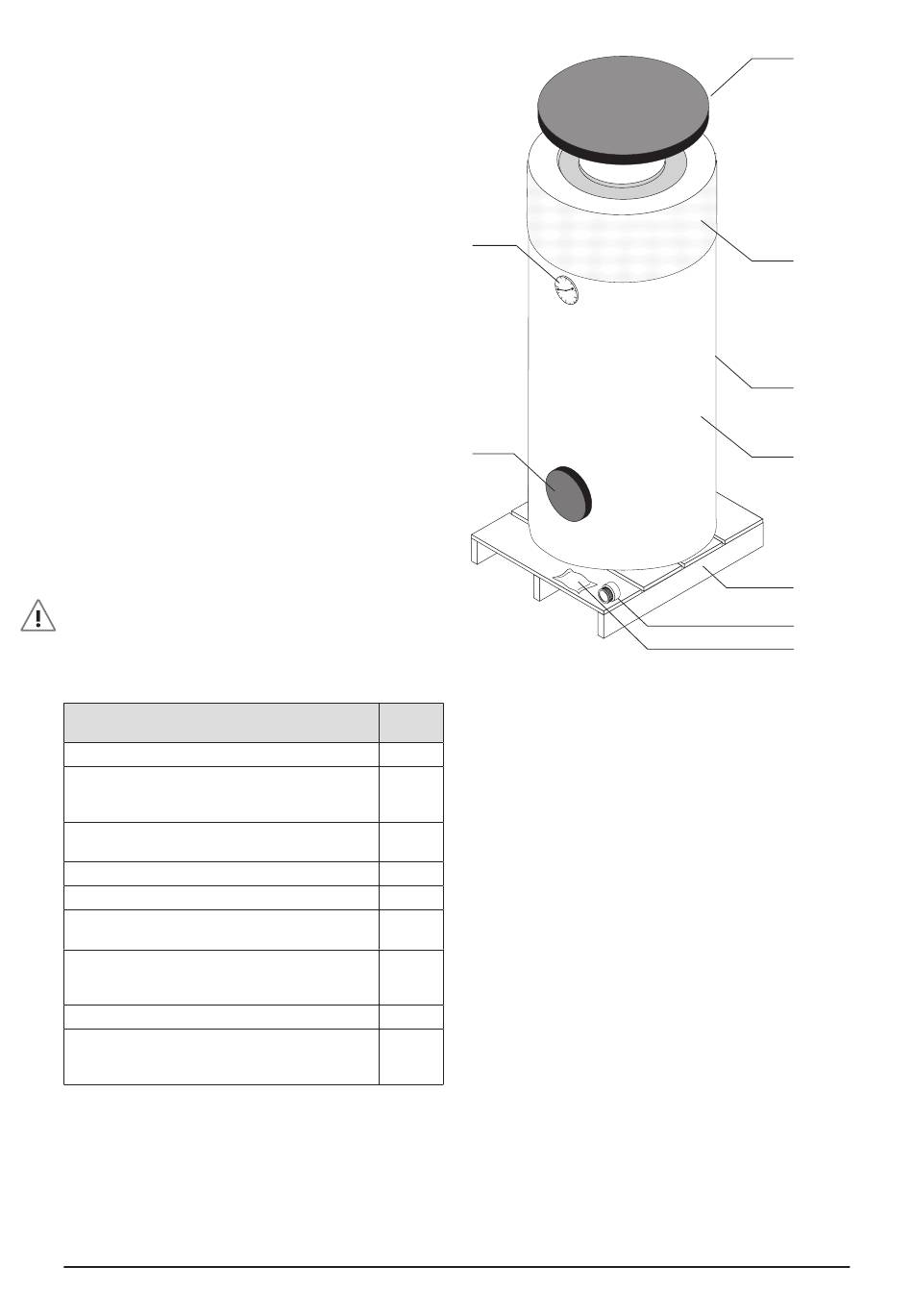

Fig. 7 État à la livraison et contenu de la livraison
Quantité
3.3 Installation du circuit d'eau potable
1
Eau froide / eau chaude
Les raccordements de l'eau froide et de l'eau chaude sont
1
à réaliser conformément aux réglementations du fournis-
seur local d'eau potable Nous conseillons de réaliser le
1
raccordement au réseau d'eau potable selon la fig 8
● Conformément à la norme DIN 1988 un groupe de sé-
1
curité (2) avec soupape de sécurité et clapet anti-retour
1
doit être installé entre l'alimentation en eau froide (1)
et le réservoir
1
● La tuyauterie d'eau chaude doit être réalisée comme in-
diqué sur la fig 8 pour former un siphon (10) afin d'éviter
1
les phénomènes de convection (hauteur du siphon de
20 cm min ) Si la pression est suffisante il est possible
de remplacer le siphon par un clapet anti-retour
2
● Attention : aucun organe de d'arrêt ou de coupure ne
1 de
doit se trouver entre la soupape de sécurité et le réser-
chaque
voir La soupape de sécurité doit être tarée à une pres-
sion correspondant à la pression de service maximale
du réservoir À partir d'une pression d'eau du réseau de
10 bar installez un réducteur de pression après le comp-
teur d'eau Lorsque le réservoir est réchauffé, de l'eau
goute à travers la soupape de sécurité Recueillez cette
eau par un système d'entonnoir et de siphon et dirigez-
la à l'égout ; une alternative est l'utilisation d'un vase
d'expansion à membrane agréé pour l'eau potable
