P1 :
pompe du circuit solaire
V1 :
vanne 3 voies de commutation
(chauffage d'appoint ECS ou
chauffage des locaux)
Régulation solaire
BWM : mitigeur ECS
Chaudière
murale au gaz
Circuit de chauffage

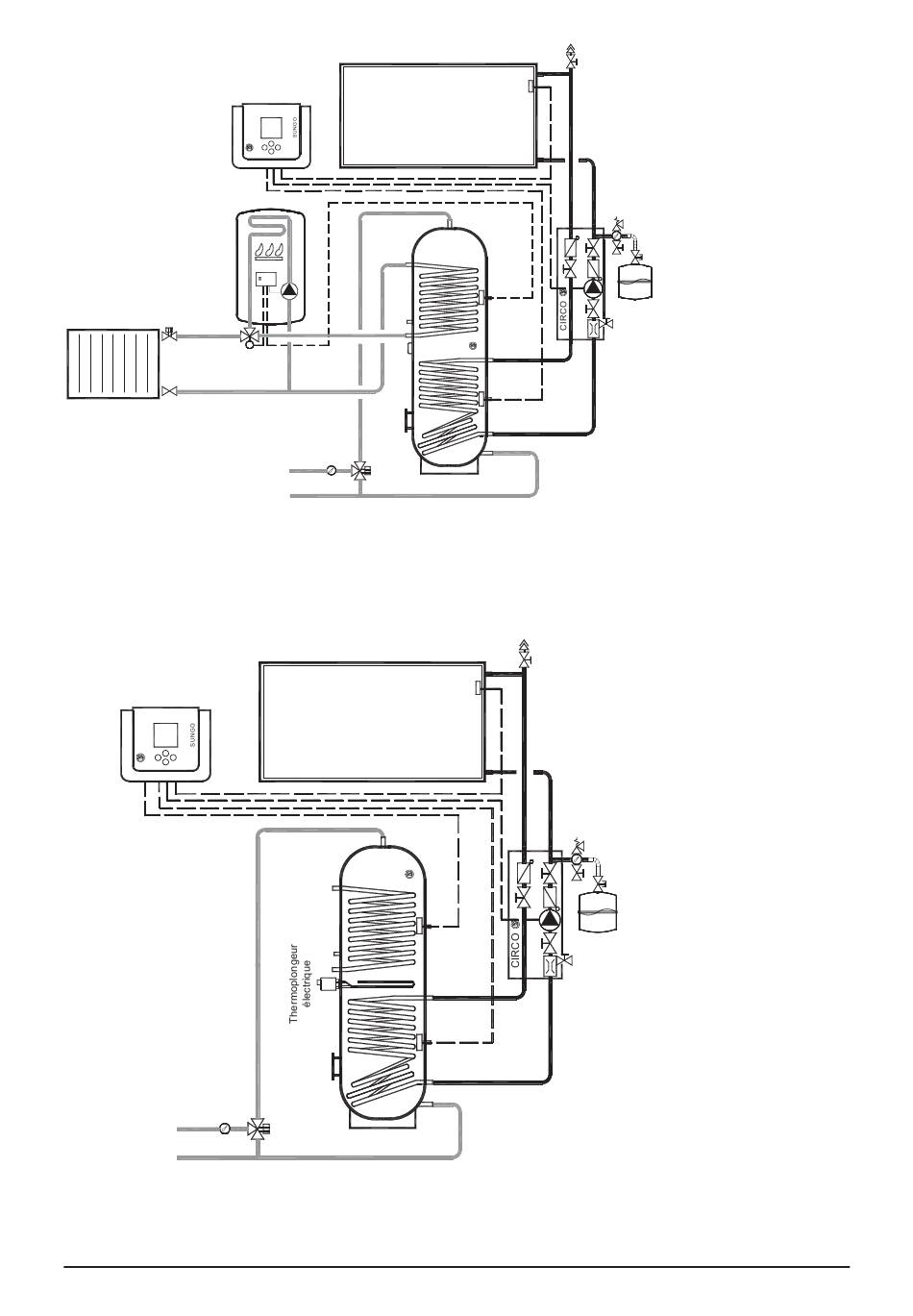

Fig. 4 Installation solaire pour la préparation de l'ECS. Système à un seul réservoir solaire ECObasic et chauffage d'appoint par chaudière murale
au gaz.
P1 :
pompe du circuit solaire
BWM : mitigeur ECS
Régulation solaire
Eau chaude
Eau froide
Fig. 5 Installation solaire pour la préparation de l'ECS. Système à un seul réservoir solaire ECObasic et chauffage d'appoint par thermoplongeur
électrique. Lorsque le chargement solaire n'est pas suffisant le tiers supérieur du réservoir est réchauffé par le thermoplongeur électrique. Le
réglage de la température de l'appoint s'effectue au thermostat intégré au thermoplongeur.
FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500
Champ de capteurs
V1
BWM
Eau chaude
Eau froide
Champ de capteurs
ECObasic
BWM
ECObasic
P1
P1
P1
P1
5
