Wagner & Co ECObasic Serie Instructions De Montage page 4

Tab. 2 Accessoires
Set de raccords combinés ECObasic, 4 x douilles combinées ¾" x 18, 2 x douilles combinées 1", 1 x bouchon ¾" et joints
Groupe de sécurité pour réservoir S22, (soupape de sécurité 10 bar, vanne d'arrêt à siège incliné, clapet anti retour,
dispositif de test selon DIN 1988) raccordement 1" M
- douille à souder 22 mm – écrou 1"
- douille à visser ¾" – écrou 1"
Anode à courant imposé CORREX-UP, protection contre la corrosion sans maintenance, 230 V, consommation 2,5 kWh/an
Pompe de boucle de circulation à haut rendement ECOcirc, puissance absorbée max 9 W, hauteur de refoulement
max 1,1 m, longueur d'implantation 110 mm, raccordement ¾" M à joint plat
Thermoplongeur électrique à visser
3 KW / 230 V /400 V / 360 mm,
6 kW / 400 V / 550 mm,
9 kW / 400 V / 600 mm
Prendre en compte le diamètre du réservoir avant de commander !
Joint en cuivre de remplacement
Mitigeur ECS BM température réglable jusqu'à 55 °C, raccordement 1"
Ressort de fixation de sonde de température
Set de montage direct sur réservoir pour CIRCO 6 et 25/80
Exemples de solutions techniques
P1 : pompe du circuit solaire
P2 : pompe de charge du réservoir
P3 : pompe du circuit de chauffage
BWM : mitigeur ECS
Circuit de chauffage
P3

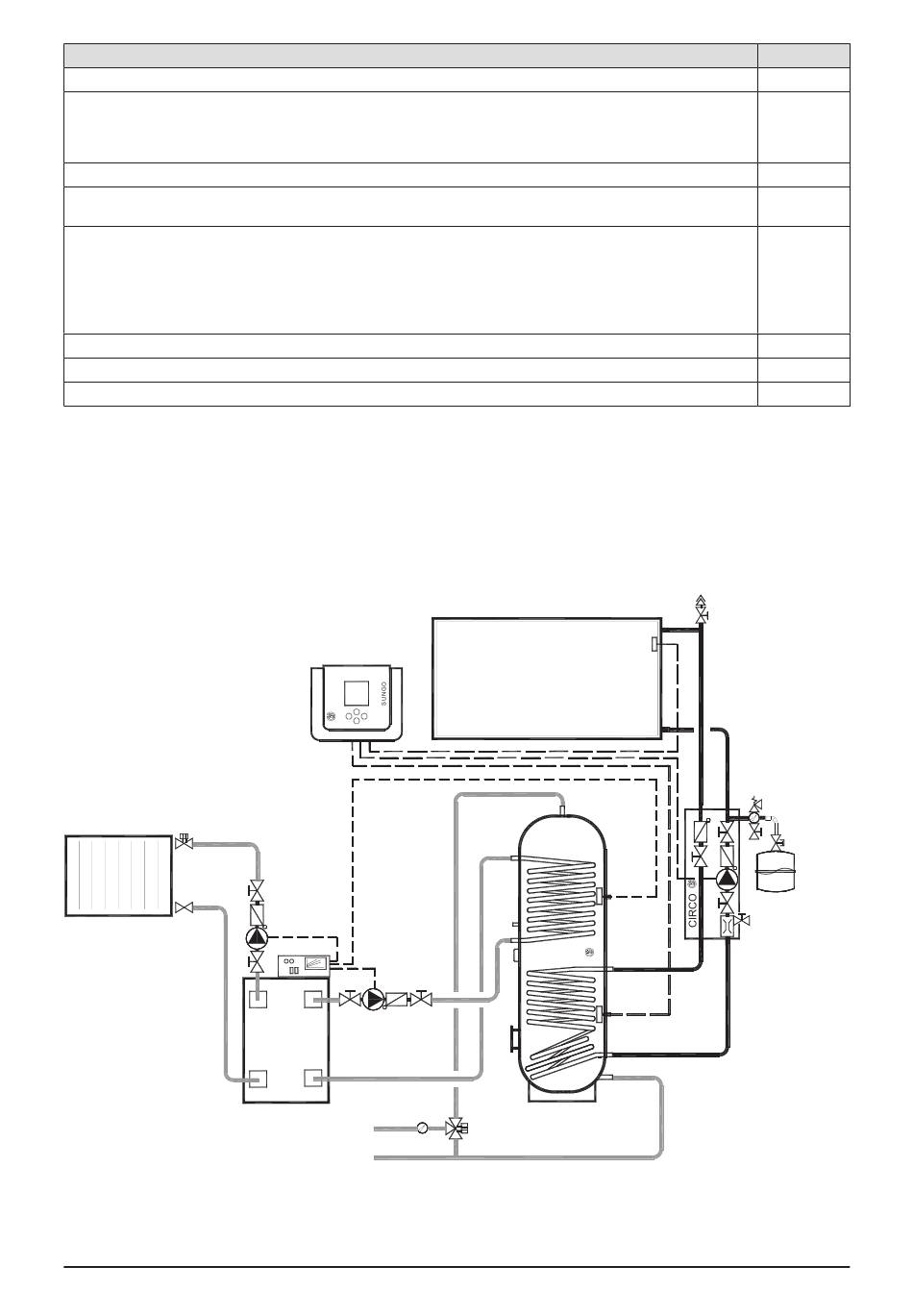

Fig. 3 Installation solaire pour la préparation de l'ECS. Système à un seul réservoir solaire ECObasic et chauffage d'appoint par chaudière au
mazout ou au gaz.
4
Régulation solaire
P2
Chaudière
au mazout
ou au gaz
Eau chaude
Eau froide
Champ de capteurs
ECObasic
BWM
FR-XXX_ECObasic-reservoir-solaire_TI-MA-121219-11204500
Réf. d'article
139 000 66
139 001 48
130 101 26
150 303 62
139 003 20
139 003 16
139 003 17
819 101 69
150 303 50
139 001 18
150 302 13
