Wilo Control EC-L Notice D'installation page 3

Basic d'armoire ec-l avec une sonde de niveau;

Masquer les pouces Voir aussi pour Control EC-L:

Les langues disponibles

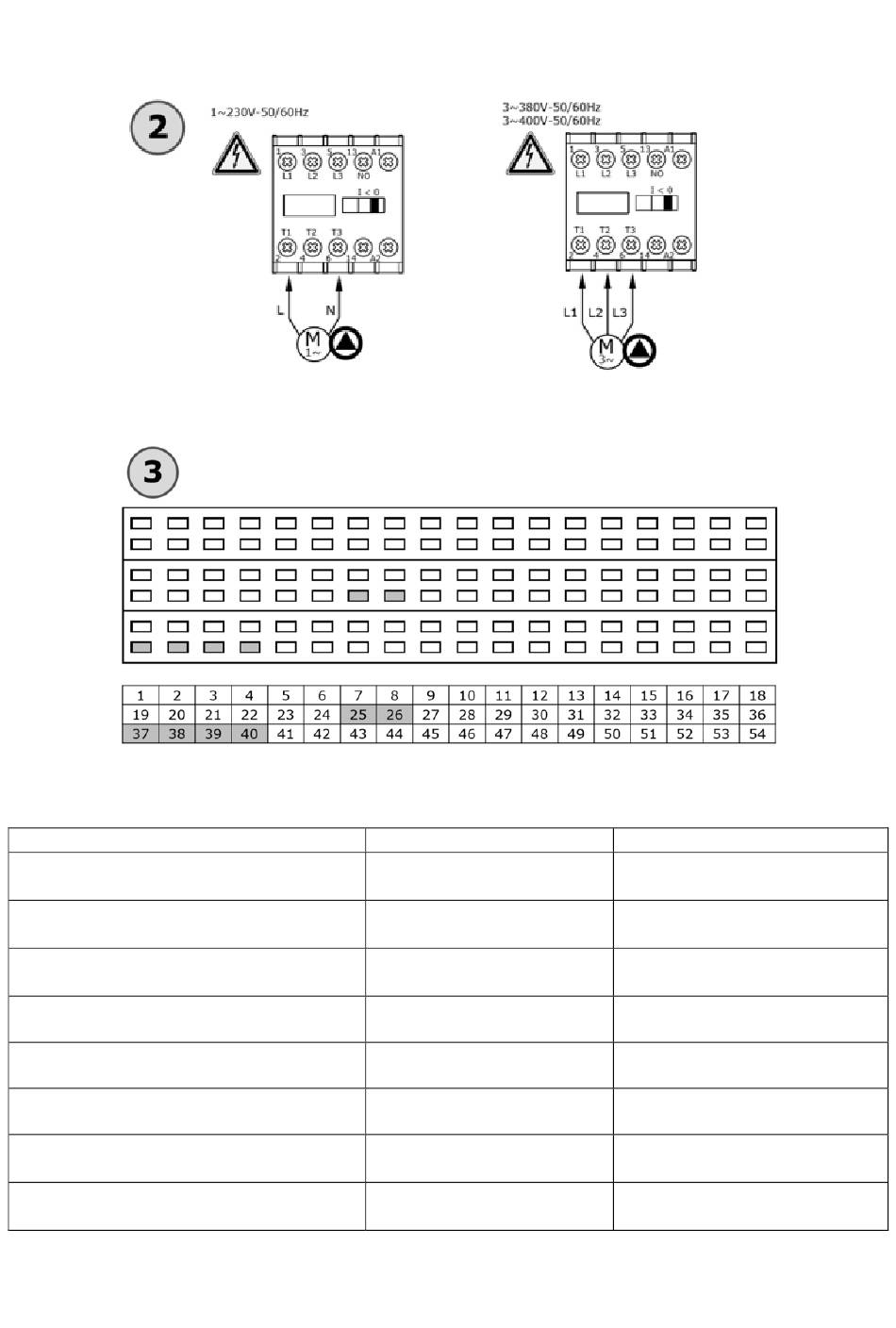

Stap 2 – De pomp aansluiten

Stap 3 – De in- en uitgangssignalen aansluiten

De klemmen dienen als volgt aangesloten te worden :

Ingang / Uitgang

Niveausonde (4 – 20mA)

(De sonde op 10cm van de bodem)

Wikkelingsbescherming (WSK) pomp 1

Wikkelingsbescherming (WSK) pomp 2

Hoogwateralarm (vlotter)

Droogloopbeveiliging (vlotter)

Vrijgavecontact

Bedrijfscontact

Foutmeldingscontact

Klemmen

45 & 46

37 & 38

39 & 40

33 & 34

25 & 26

21 & 22

13 & 14 : normaal open

14 & 15 : normaal gesloten

16 & 17 : normaal open

17 & 18 : normaal gesloten

Aansluiting

45 – bruine draad

46 – witte draad

Verplicht – indien niet aanwezig

brugje aanleggen

Verplicht – Indien niet aanwezig

brugje aanleggen

Aansluiting optioneel
