DÉBALLAGE
◾Ceproduitnécessiteunassemblage.
◾Retirezsoigneusementleproduitettouslesaccessoiresducarton.Assurez-vousquetouslesélémentsrépertori é s danslalistedecolisage
sontinclus.
◾Inspectezsoigneusementl' o utilpourvousassurerqu' a ucunbrisoudommagenes' e stproduitpendantletransport.
◾Nejetezpasl' e mballageavantdel' a voirsoigneusementinspectéetutilisél' o utildemani è resatisfaisante.
◾Siunepi è ceestendommagéeoumanquante,veuillezretournerleproduitaulieud' a chat.
MONTAGE DE LA TÊTE FIL NYLON
AVERTISSEMENT:
attention à la lame sur le protecteur et protégez vos mains contre les blessures par la lame.
1. Démontez l'écrou (dans le sens des aiguilles d'une montre), le bol glisseur et le support de lame inférieur du
carter d'engrenage ; (Fig. 2&3).

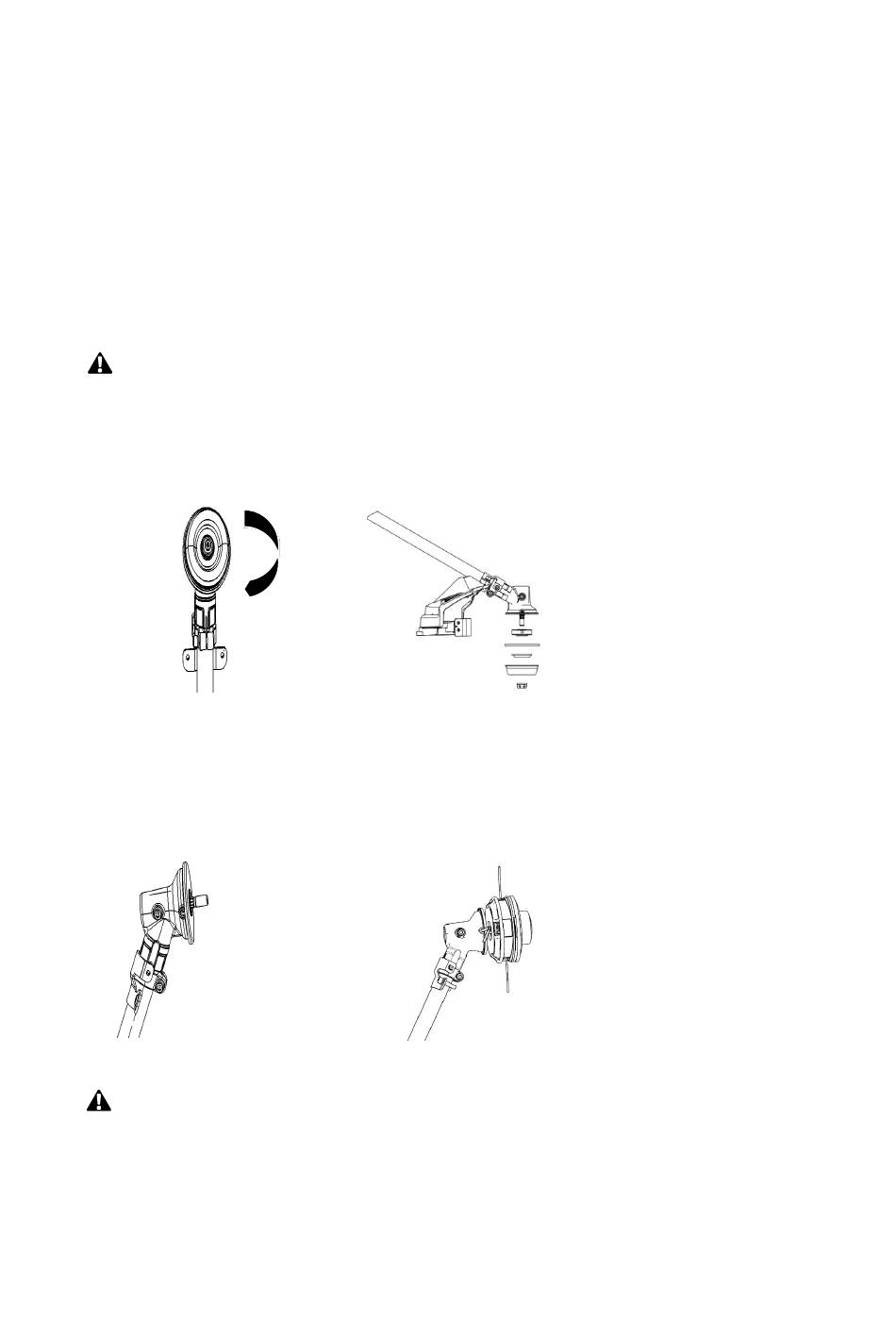

Fig.2
2. Faites tourner l'arbre d'entraînement jusqu'à ce que vous puissiez voir le trou à l'intérieur du côté du
carter d'engrenage (Fig4), placez la clé Allen #1 à l'intérieur du trou intérieur et faites tourner la tête fil
nylon sur l'arbre d'entraînement dans le sens inverse des aiguilles d'une montre, jusqu'à ce qu'elle
soit suffisamment serrée. (Fig.5)
MONTAGE DU PROTECTEUR
AVERTISSEMENT:
attention à la lame sur le protecteur et protégez vos mains contre les blessures par la lame.
1.
Soulevez la tête de coupe et orientez-la vers le bas ; alignez les deux trous de montage du protecteur avec
les deux trous d'assemblage de la base du tube. Assurez-vous que la surface interne de la protection est
tournée vers la tête de coupe, utilisez la clé Allen #2 fournie pour verrouiller les boulons de protection en
place (Fig. 6).
Portez toujours des gants lors du montage ou du remplacement du protecteur. Faites
Fig.4
Portez toujours des gants lors du montage ou du remplacement de la protection. Faites
Fig.3
Fig.5
