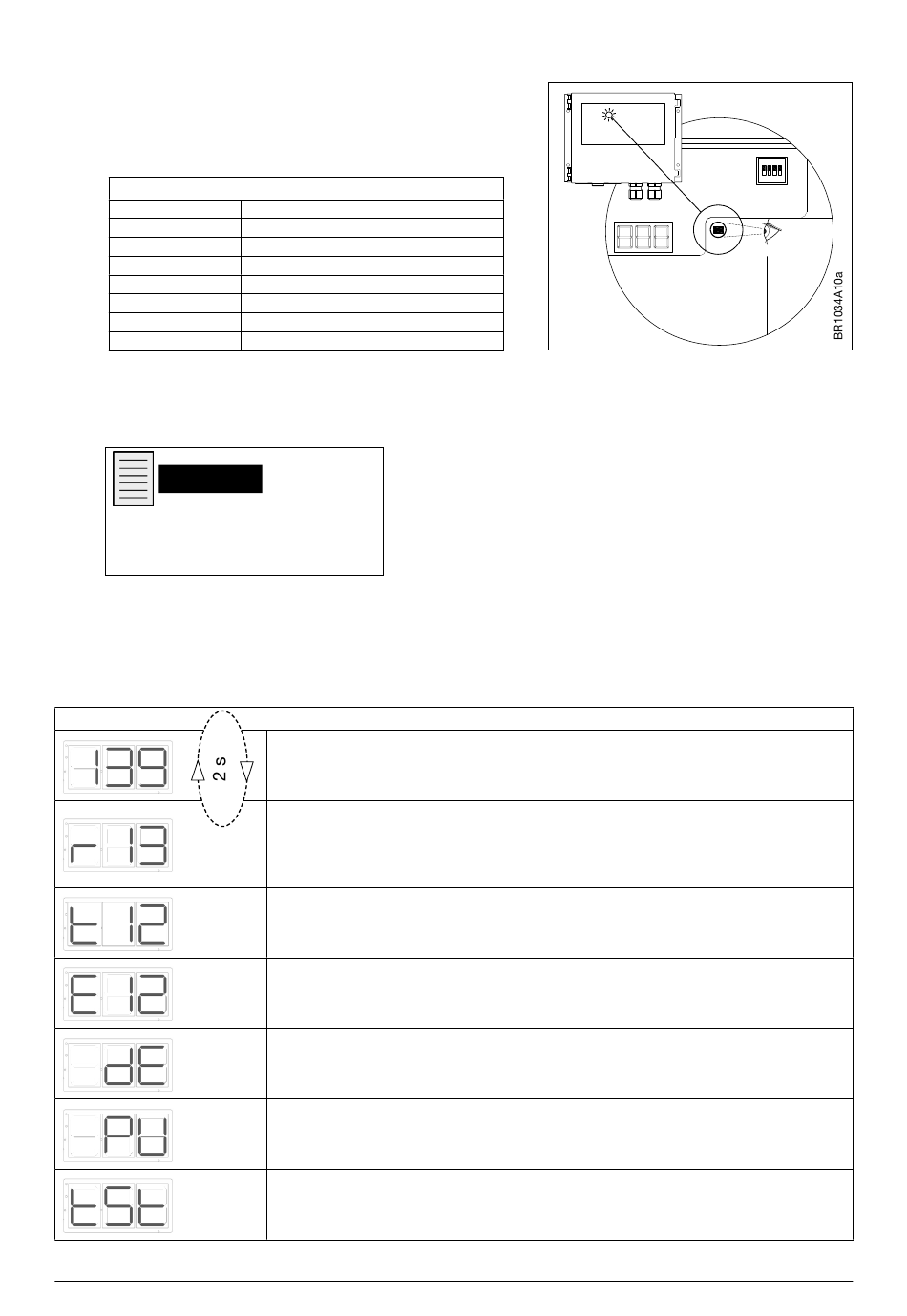

INSTRUCTIONS OJ-DRHX-1-8Nm |
15.3
Indicateur DEL
La série OJ-DRHX est munie d'un indicateur DEL
- voir fig. 15.3.
La DEL est visible avec le couvercle ouvert ou fermé.
Codes de l'indicateur DEL (voir tableau 15.3)
Tableau 15.3
DEL
OFF
Vert ALLUMÉ
Vert clignotant
Rouge allumé
Rouge clignotant
Orangé ALLUMÉ
Orangé clignotant
NOTE : Clignotant signifie que la DEL est éteinte pendant 100 ms
et allumée pendant min 100 ms (ms = millisecondes)
15.4
Afficheur
Note
NOTE ! S'applique uniquement à :
• OJ-DRHX-1055-MAD5
• OJ-DRHX-1220-MAD5
L'afficheur est visible avec le couvercle ouvert ou fermé.
L'afficheur montre l'état actuel de la commande, du moteur pas-à-pas et du rotor. Voir tableau 15.4.
Affichage :
Tableau 15.4
Fonctions
État
Pas de tension
Tension présente
Communication RS-485 interface valide
Rotor arrêté à cause d'une alarme critique
Fonctionnement à puissance réduite
Fonction essai activée
Fonction de purge activée
La vitesse actuelle du moteur pas-à-pas est affichée quand le moteur pas-à-pas
fonctionne et que le diamètre du rotor ou de la poulie n'a pas été saisi par l'OJ-
DRHX-PC-Tool ou les registres respectifs correspondants du RS-485 interface.
La vitesse actuelle du rotor est affichée quand le moteur pas-à-pas fonctionne et que
les diamètres du rotor et de la poulie ont été saisis par l'OJ-DRHX-PC-Tool ou les
registres respectifs correspondants du RS-485 interface.
L'affichage alterne entre le couple et la vitesse avec un intervalle de 2 s
Couple actuel (Nm)
L'affichage alterne entre le couple et la vitesse avec un intervalle de 2 s
Codes de faute*; voir l'importance des codes individuels de faute à la section
«Alarmes et codes de faute» – voir tableau 19.
Performance de fonctionnement réduite à cause d'une surcharge du courant, d'une
surchauffe ou d'autres défauts ou surcharges. Lecture de la faute/alarme actuelle via
le RS-485 interface.
Fonction de purge activée.
Fonction essai activée et le moteur pas-à-pas reçoit un signal de contrôle pour des
rotations à tr/min max.
© 2020 OJ Electronics A/S
Figure 15.3
26
