13.11 Aperçu des bornes et des connecteurs

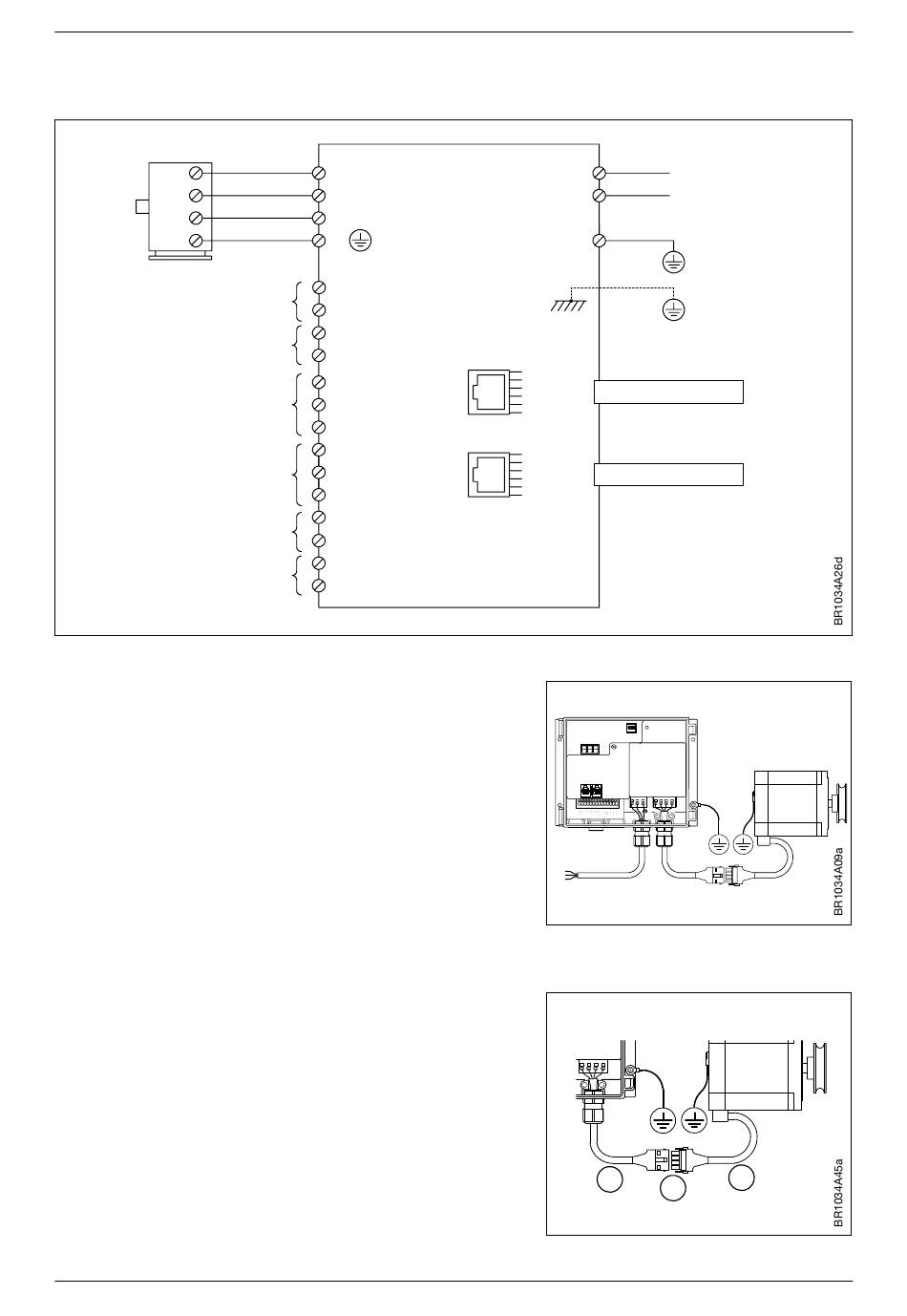

Figure 13.11
Motor
U
V
W
PE
RS-485 interface IN
DIG.RELAY OUT
13.12 Raccordement de la tension d'alimentation
• La source d'alimentation est 230 V CA; +/-10 %.
• Le câble de puissance est raccordé à la commande
OJ-DRHX sur les bornes identifiées «L», «N» et «PE».
Voir fig. 13.12.
• Il est recommandé que le fil PE soit plus long de
20 mm que les autres fils du câble (voir fig. 13.2). Si
le câble est accidentellement arraché de l'OJ-DRHX
alors que le câble et les bornes sont sous tension,
le fil PE sera le dernier à se déconnecter. Ceci
empêche l'OJ-DRHX de causer une électrocution.
• Quand un fil dénudé est correctement inséré
dans la borne (voir section 13.10), la borne assure
automatiquement la tension mécanique avec le bon
couple.
• Ne pas oublier de resserrer les presse-étoupes pour
assurer le niveau de protection d'entrée de l'OJ-
DRHX et la protection contre la traction.
13.13 Moteur pas-à-pas
• Le câble du moteur pas-à-pas est constitué du
câble fixé sur le moteur pas-à-pas et d'un câble de
rallonge.
• Le câble du moteur pas-à-pas (voir fig. 13.13
repère «C») est muni d'un connecteur tétrapolaire
et d'un câble de rallonge (voir fig. 13.13 repère
«A») et il est fourni avec le connecteur à 4 broches
correspondant.
Installation électrique
U
V
W
PE
1: GND
0-10V IN
2: 0-10V
3: "A"
4: "B"
5: GND
DIG. IN3
6: +12V
7: DI3
8: RL.NC
9: RL.C
10: RL.NO
11: GND
DIG.IN2
12: DI2
13: GND
DIG.IN1
14: DI1
© 2020 OJ Electronics A/S
OJ-DRHX
PE
A
-Bus B
-Bus A
-Gnd
B
-Bus B
-Bus A
-Gnd
Figure 13.12
MODBUS EIA-485
L
N
PE
Figure 13.13
U V W PE
L1
230VAC
N
PE
PE
RJ12 RS-485 interface Slave
RJ12 RS-485 interface Slave
ON
TEST RUN
OFF
1 2 3 4
A
B
L N PE
U V W PE
C
A
B
20
