INSTRUCTIONS OJ-DRHX-1-8Nm |
Avertissement
13.1
Tension induite dangereuse
• Si des courants d'air dans l'appareil de traitement d'air font tourner le rotor sans qu'il ait reçu un
signal de fonctionnement, il y a un risque que le moteur pas-à-pas induise une tension aux bornes
du moteur pas-à-pas de l'OJ-DRHX les rendant dangereuses au toucher.
Attention
13.2
CEM – installation conforme
• Il n'y a pas d'exigences pour utiliser des câbles blindés à l'E/S et pour la communication RS-485
Interface, tout comme il n'y a pas d'exigences pour utiliser des câbles de moteur blindés.
• Ne jamais faire transiter la tension d'alimentation, les raccordements du moteur pas-à-pas et les
signaux de contrôle par le même câble.
• La commande et le moteur pas-à-pas doivent être installés à l'intérieur du boîtier/châssis de
l'appareil de traitement d'air.
• Le câble entre le moteur pas-à-pas et la commande OJ-DRHX doit être fixé au boîtier/châssis de
l'appareil de traitement d'air sur toute sa longueur. Le câble inclut le câble du moteur pas-à-pas, le
connecteur et le câble de rallonge.
Note
13.3
Protection contre les courts-circuits
• Une protection appropriée contre les courts-circuits doit toujours être utilisée à l'amont de l'OJ-
DRHX conformément aux règlements locaux et internationaux.
• La protection contre court-circuit n'est pas incluse avec le produit, mais elle est livrée et installée
par l'installateur ou le fabricant de l'unité ou du rotor.
Avertissement
13.4
Dispositif à courant résiduel (régime TT)
Ce produit peut porter un courant direct dans le fils de terre dans le cas d'une faute à la terre.
Veuillez noter les précautions suivantes :
• Si un dispositif à courant résiduel (DDFT) est utilisé, il doit être du type B DDFT du côté
de l'alimentation du produit (type B pour puissance CA et/ou pulsation de puissance avec
composantes CD et courant de faute fixe).
• Le dispositif à courant résiduel de type B doit satisfaire toutes les exigences de CEI 61008/9.
• La protection de masse de l'OJ-DRHX combinée à l'utilisation de dispositifs à courant résiduel
doit toujours être exécutée en conformité avec les exigences locales, internationales, les lois et les
règlementations pertinentes.
• Le défaut de se conformer à ces mesures peut entraîner de sérieuses blessures aux gens et aux
animaux.
Avertissement
13.5
Compensation de potentiel
• Il y a un risque d'interférence électrique si les
potentiels de terre entre l'OJ-DRHX et l'appareil
de traitement d'air diffèrent l'un de l'autre.
• Des cosses devraient être utilisées et le
conducteur de compensation de potentiel
devrait être fixé au profilé d'aluminium de l'OJ-
DRHX par une des vis utilisées pour installer
mécaniquement l'OJ-DRHX (voir fig. 13.5).
• Section de câble recommandée : 10 mm
Installation électrique

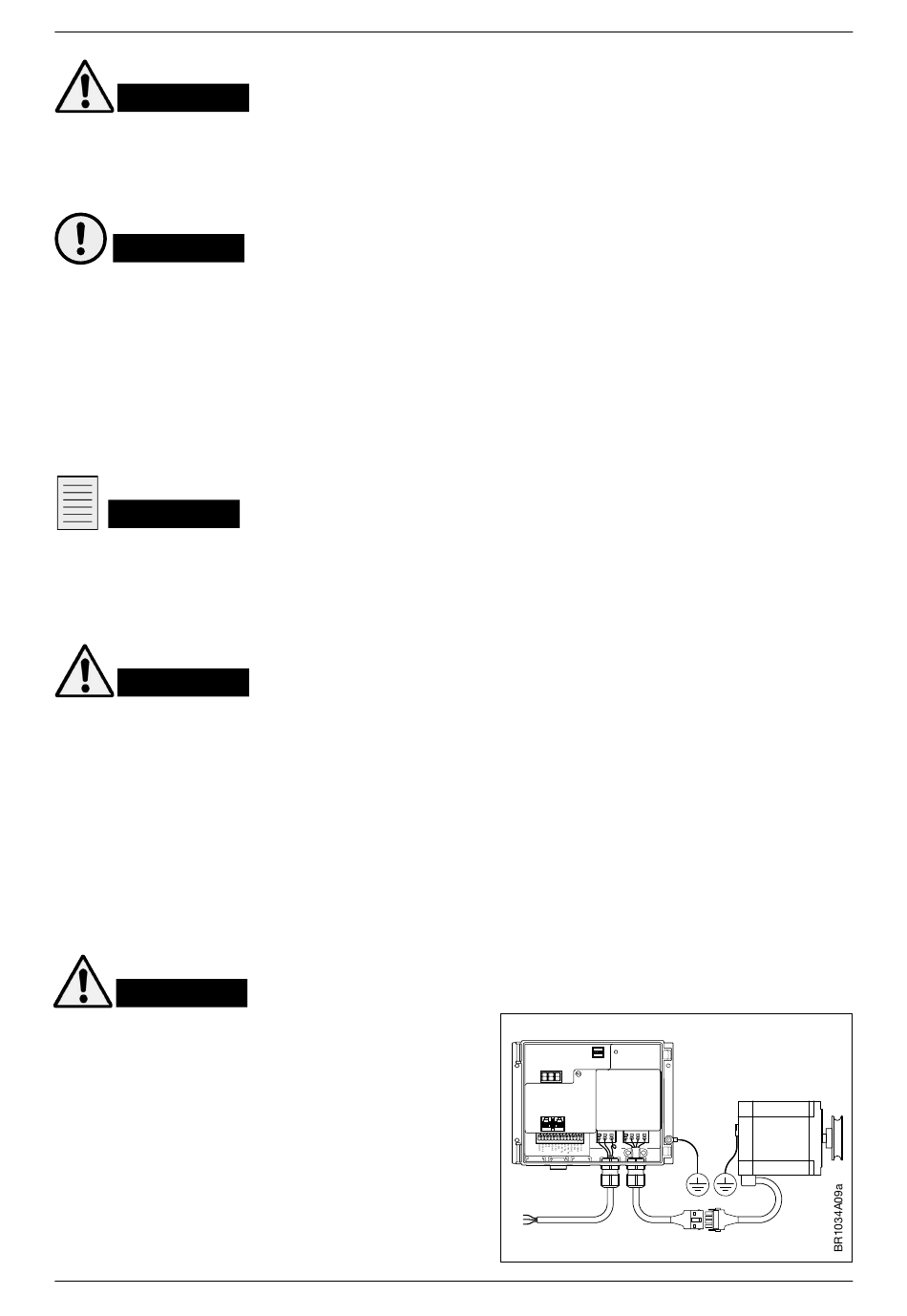

Figure 13.5
MODBUS EIA-485
A
B
.
2
L
N
PE
© 2020 OJ Electronics A/S
ON
TEST RUN
OFF
1 2 3 4
L N PE
U V W PE
16
