• Les 2 connecteurs (voir fig. 13.13 repère «B») doivent être raccordés avec soin.
• Le raccordement est adéquatement réalisé quand les cliquets de verrouillage des deux côtés du
connecteur sur le câble du moteur sont fermement engagés dans le connecteur sur le câble de
rallonge.
• Le raccordement peut être défait à nouveau en relâchant les cliquets de verrouillage des deux
côtés du connecteur sur le câble du moteur et en séparant les 2 connecteurs.
• Le câble de rallonge doit être branché aux bornes identifiées par :
«U» - Brun
«V» - Bleu
«W» - Noir
«PE» - Jaune/vert
Si la rotation s'effectue dans le mauvais sens, les câbles bleu et noir peuvent être intervertis.
• Quand les fils du câble de rallonge sont correctement insérés dans les bornes (voir section 13.10),
la borne assure automatiquement la tension mécanique avec le bon couple.
• Le câble du moteur pas-à-pas installé en usine ne doit pas être raccourci.
• Puisque le câble du moteur pas-à-pas est directement raccordé aux enroulements du moteur, il ne
peut pas être remplacé.
• Ne pas oublier de resserrer les presse-étoupes pour assurer la protection de l'entrée et la
protection contre la traction.
13.14 RS-485 Interface
• Le RS-485 Interface peut être raccordé à l'OJ-
DRHX par les 2 connecteurs RJ12 ou par les
bornes à ressort sur la barrette de raccordement.
• Si des connecteurs RJ12 sont utilisés, nous
recommandons l'utilisation un câble télécom,
6 conducteurs, non blindés, 30 AWG/0.066 mm²
(câble plat/télécom).
• Lors de l'installation des connecteurs RJ12, notez
que les connecteurs doivent être alignés afin que
la séquence des couleurs dans le connecteur soit
la même aux deux bouts (voir fig. 13.14.1).
• Les connecteurs RJ12 OJ-DRHX sont identifiés
MODBUS EIA-485 «A» et «B» (voir fig. 13.14.2).
• Les connecteurs «A» et «B» sont raccordés en
parallèle à l'interne et le choix du connecteur à
utiliser est donc optionnel.
• Aperçu du raccordement du connecteur RJ12 –
(voir fig. 13.14.3).
Note
• Notez que seulement «Bus A» et «Bus B» sur
les broches 3 et 4 du connecteur RJ12 sont
raccordés à l'interne à la commande DRHX. Les
autres raccordements dans les connecteurs RJ12
«A» et «B» du «MODBUS EIA-485» sont passés
directement entre les connecteurs RJ12 en
boucle – (voir fig. 13.14.3).
Installation électrique

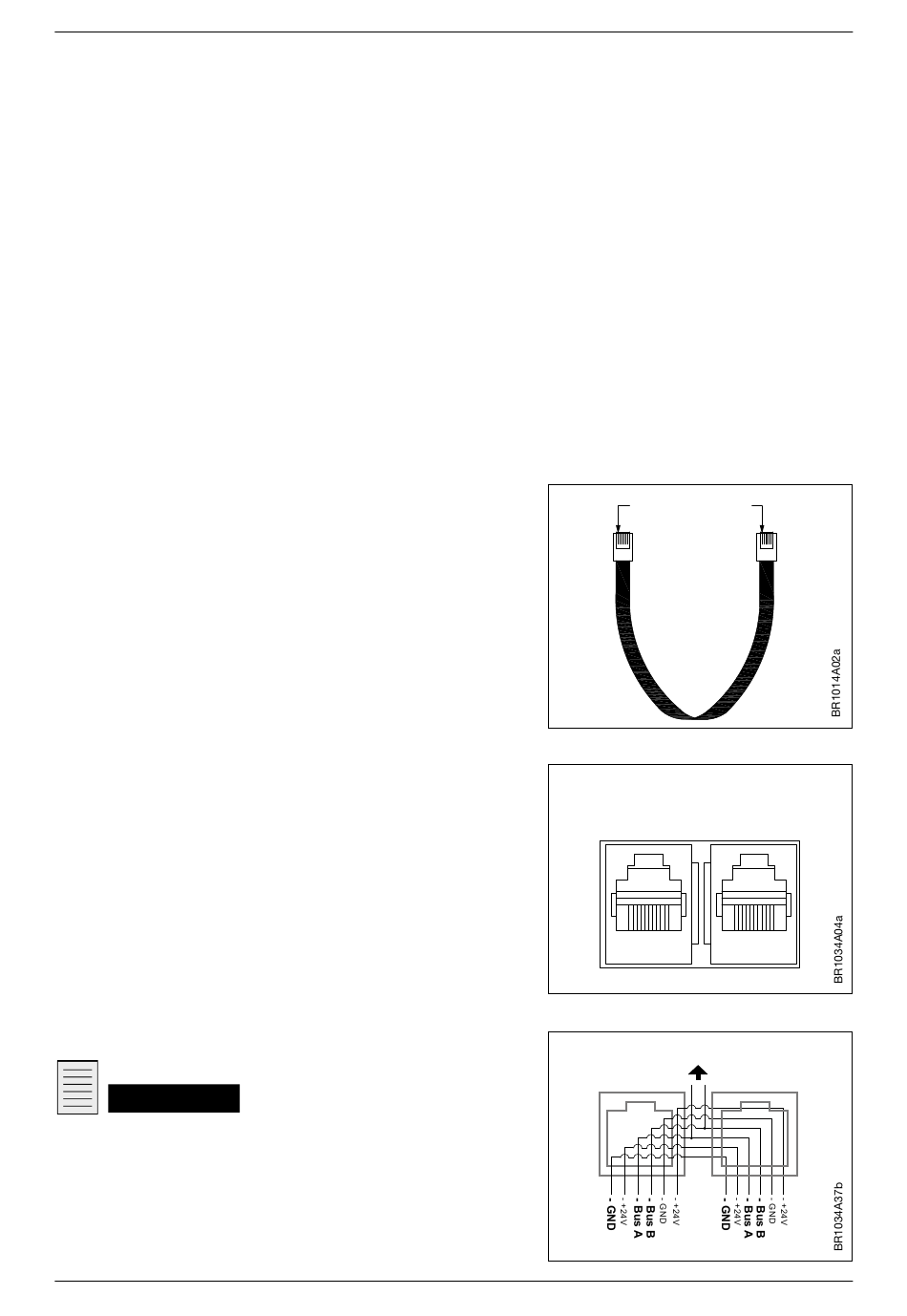

Figure 13.14.1
Figure 13.14.2
Figure 13.14.3
© 2020 OJ Electronics A/S
Same colour sequence
MODBUS EIA-485
A
B
RS-485 DRHX
A
B
