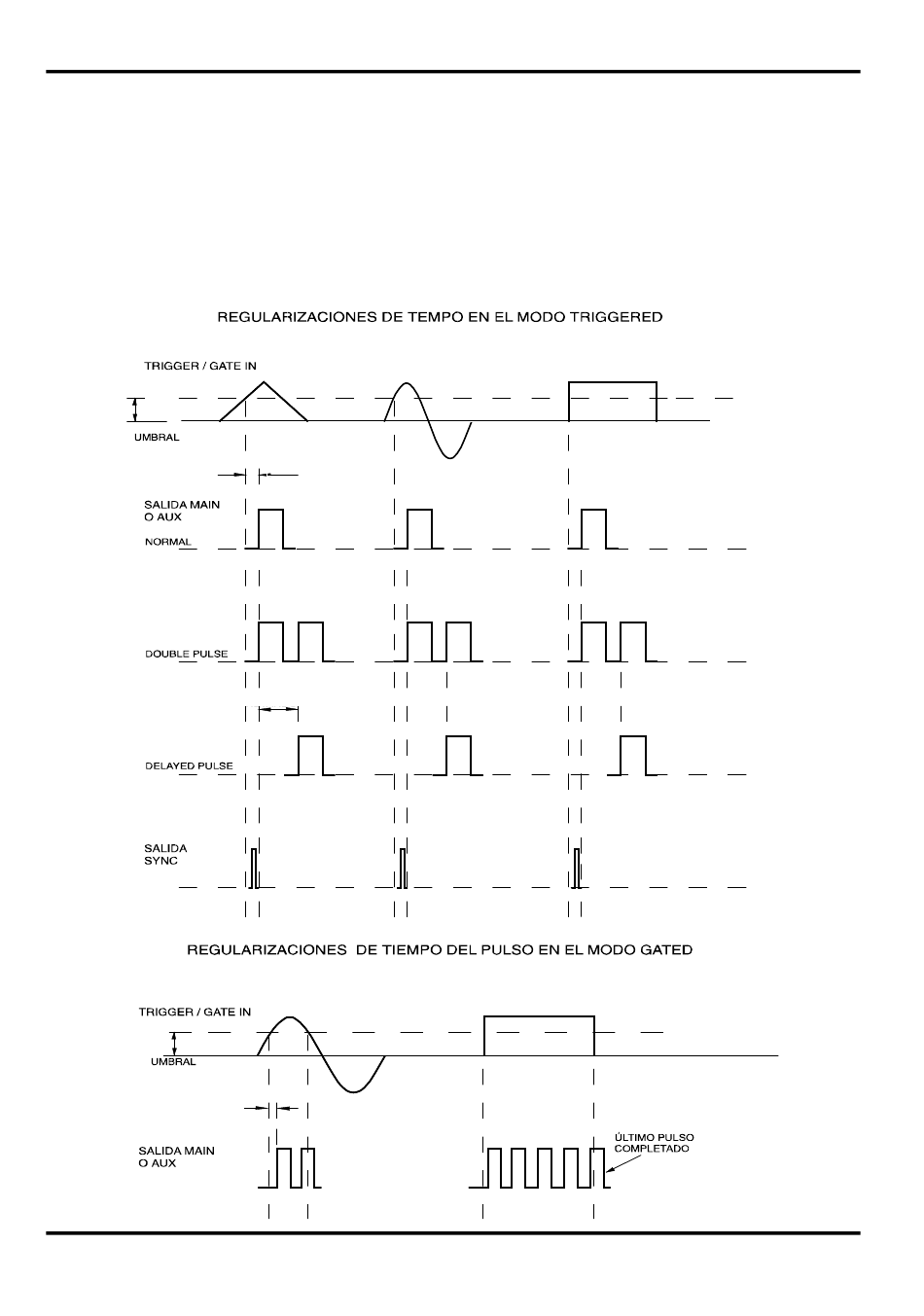

Con Double Pulse seleccionado el generador produce dos pulsos para cada señal de disparo.
El primero de cada dos pulsos comienza típicamente 100ns después del borde que vuelve
positivo del pulso TRIGGER IN o con cada apriete del botón Manual. Los controles PULSE
DELAY ajustan el tiempo entre los bordes de ataque de los dos pulsos. Los controles PERIOD
quedan inoperantes.
Con Delayed Pulse seleccionado el generador produce un solo pulso que comienza después de
un retardo, ajustado con los controles PULSE DELAY +100ns, del borde que vuelve positivo del
pulso TRIGGER IN o del apriete del botón Manual. Los controles PERIOD quedan inoperantes.
El Modo Triggered Square (Onda Rectangular Disparado) no está disponible.
RETARDO DE
"GATE"
32
www.valuetronics.com
RETARDO DE
DISPARADOR -
100ns
RETARDO
DE PULSO
