EXCALIBUR LINER
3

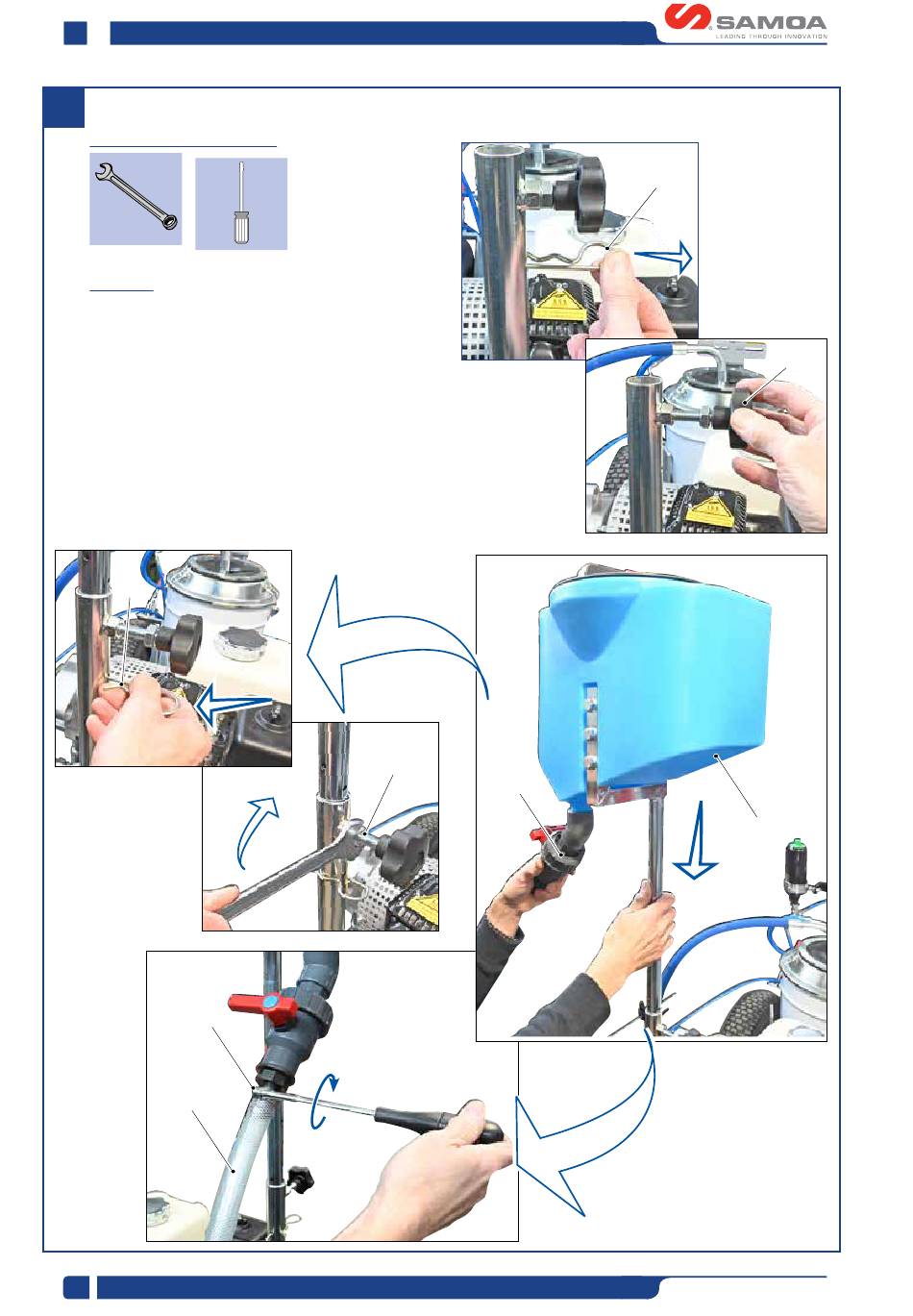

INSTALLATION RÉSERVOIR
Outils et équipement nécessaire
Procédure
3.1 Retirer la goupille fendue (3a) et dévisser la poignée (3b)
sans la retirer.
3.2 Placer le réservoir (3c) à la hauteur désirée (réglable via
goupille fendue) en veillant à maintenir le tuyau (3d)
orienté vers le côté des pistolets.
3.3 Réinsérez la goupille fendue (3e) et fixez le réservoir
en resserrant la poignée et l'écrou (3f).
3.4 Connecter le tuyau d'alimentation de perles e (3g) en le fixant
en place avec un collier de serrage (3h)
3e
3h
3g
36
3f
3d
3a
3b
3c
ED. 31 - 01/2025 - Cod. 150153
