EXCALIBUR LINER

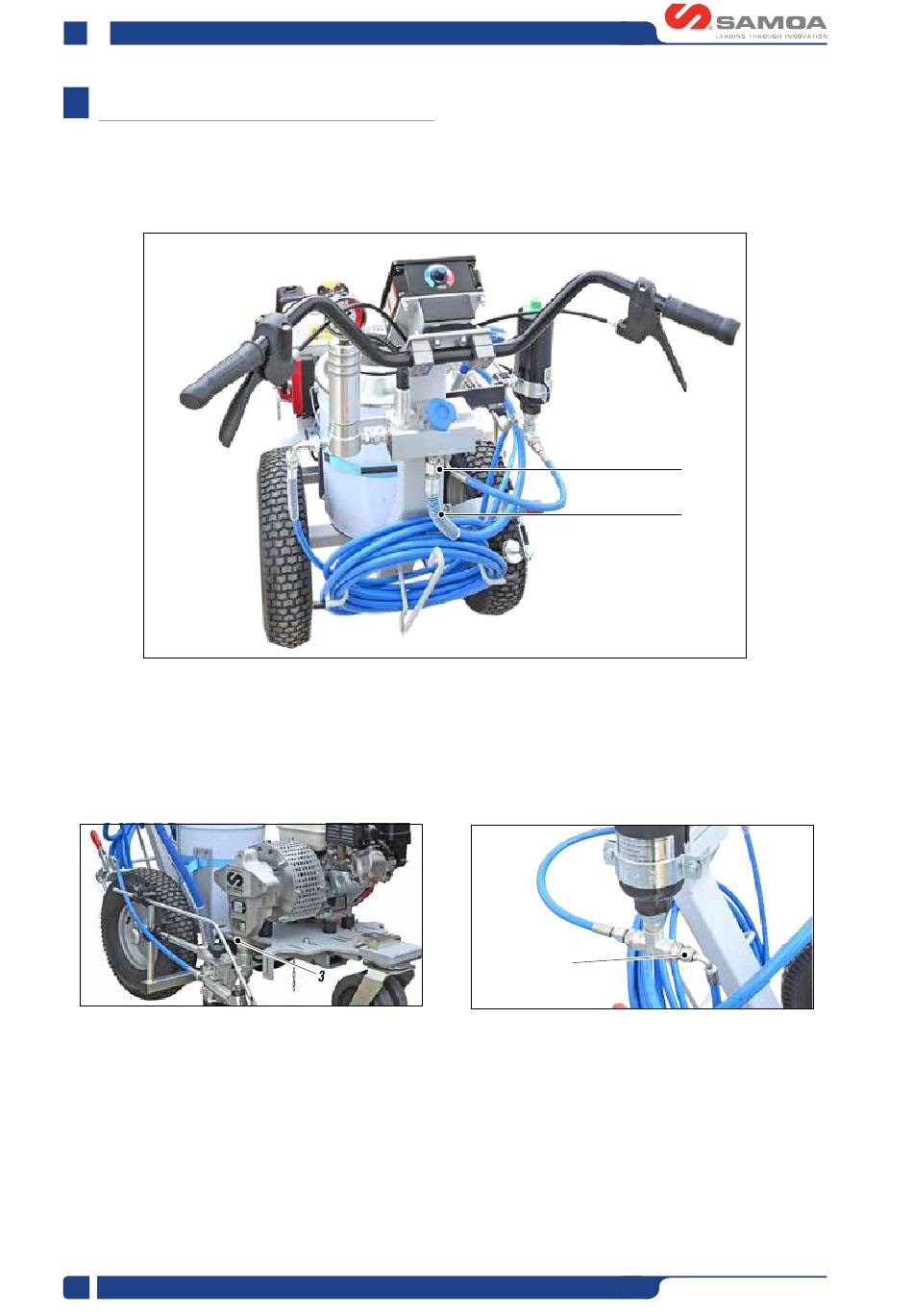

RACCORDEMENTS TUYAUTERIES
H
Raccordement tuyau flexible de recirculation
•
Raccorder le tuyau flexible de recirculation (1) à l'embout en ayant soin (2) en ayant soin de serrer avec force les raccords (on
conseille d'utiliser deux clés).
Fig. 1
Raccordement tuyau flexible groupe de pompage
Raccorder le tuyau flexible du groupe de pompage (3) à l'embout (4) en ayant soin de serrer avec force les raccords (on conseille
•
d'utiliser deux clés).
Fig. 2
Raccordement du tuyau souple au compensateur de débit
•
Raccorder le tuyau souple (H5) entre le compensateur de débit (6) et l'unité de recirculation (7) (on conseille d'utiliser deux clési).
Raccordement tuyau flexible et pistolet
•
Raccorder le tuyau flexible (8) à l'embout (9) en ayant soin de serrer avec force les raccords (on conseille d'utiliser deux clés).
12
4
Fig. 3
2
1
ED. 31 - 01/2025 - Cod. 150153
