EXCALIBUR LINER
•

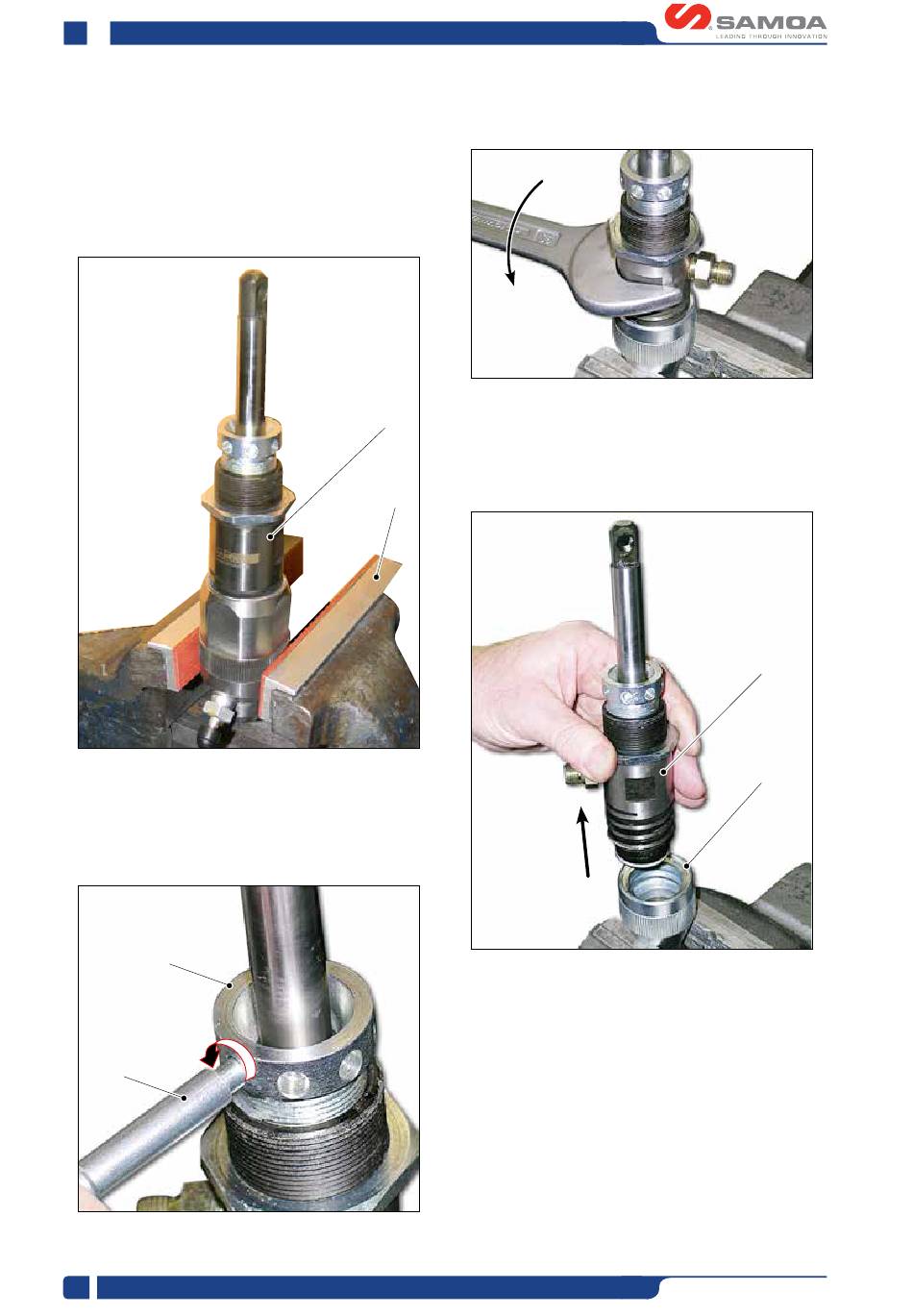

Déconnecter le groupe pompant en desserrant l'écrou de
serrage (clé anglaise 45).
•
Dévisser le groupe pompant du logement.
Maintenant que le corps de pompage est libre, on peut travailler
plus facilement.
•
Serrer le groupe de pompage complet (8) dans un étau (9)
(d'après l'illustration).
Fig. 7
•
Desserrer la bague (10) de deux tours complets avec l'axe
spécifique (11) fourni.
Tourner en sens inverse horaire d'après l'illustration.
10
11
Fig. 5
26
•
Avec une clé de 36mm, dévisser le groupe de pompage
d'après l'illustration.
Fig. 5
9
•
Extraire le groupe de pompage (12) du clapet de pied (R13)
d'après l'illustration.
Inspecter les deux parties séparément.
8
Fig. 7
PIT STOP ENTRETIEN
Remplacement garnitures supérieures et inférieures 25 minutes.
12
13
