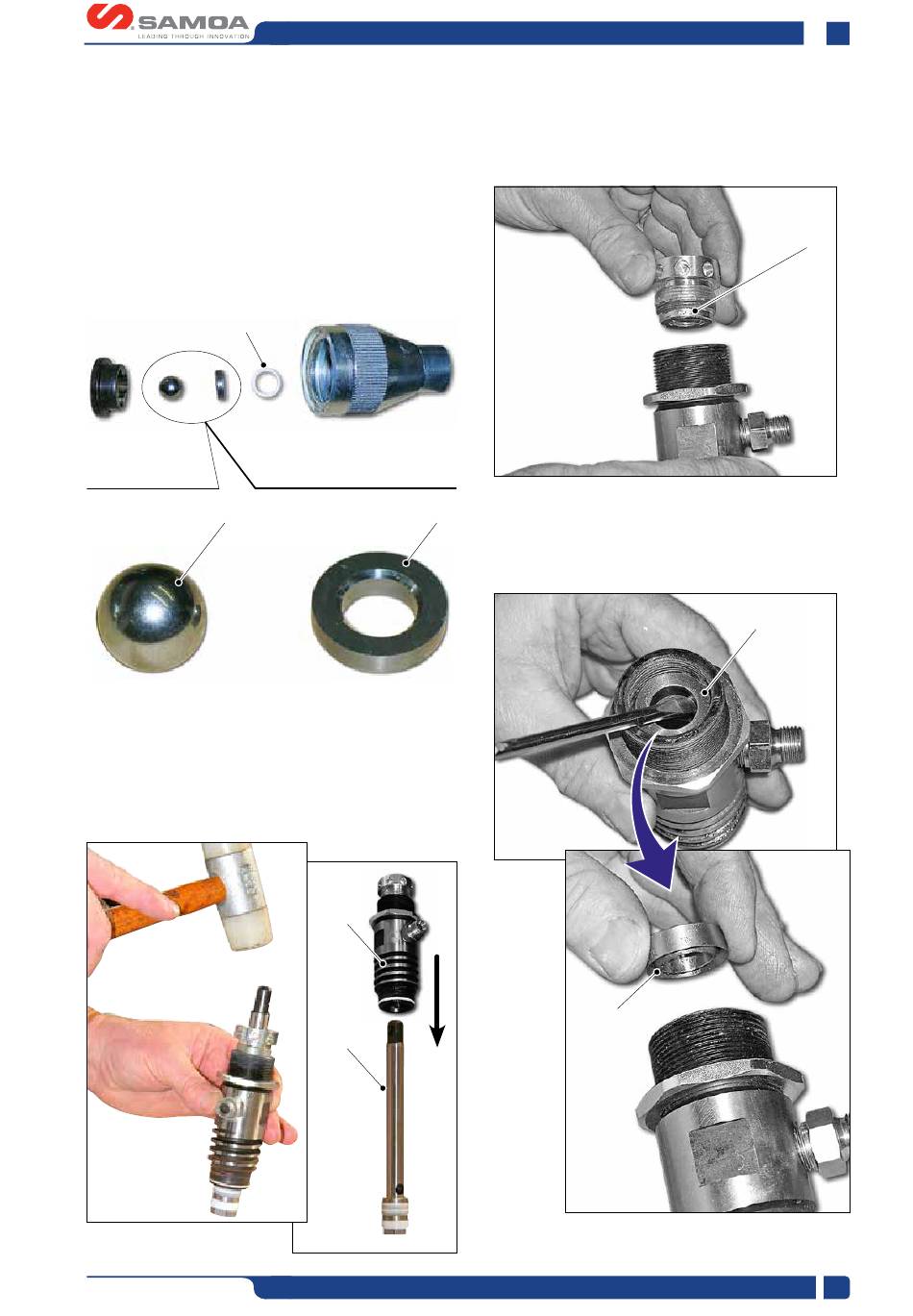

REMPLACEMENT DES JOINTS DU CLAPET DE PIED
•
Remplacer le joint en PTFE (14) positionné sous le siège de
la bille (15).
•
Contrôler que la surface du siège de la bille (15) et de la bille
(16) ne sont pas endommagés. Si nécessaire, les remplacer.
•
Remonter en respectant la séquence des composants d'après
l'illustration.
14
Fig. 8
16
REMPLACEMENT DU JOINT DU LOGEMENT DU GROUPE
DE POMPAGE - JOINTS SUPERIEURES
•
Extraire la tige du piston (17) du logement du groupe de
pompage (18) d'après l'illustration.
Fig. 9
ED. 31 - 01/2025 - Cod. 150153
•
Dévisser complètement la bague serre-joints (R19).
Tous les joints du groupe doivent être remplacés simul-
tanément pour un fonctionnement parfait de la machine.
Fig. 10
15
•
Démonter la bague supérieure femelle en inox (20) d'après
l'illustration.
Fig. 11
17
18
EXCALIBUR LINER
20
20
