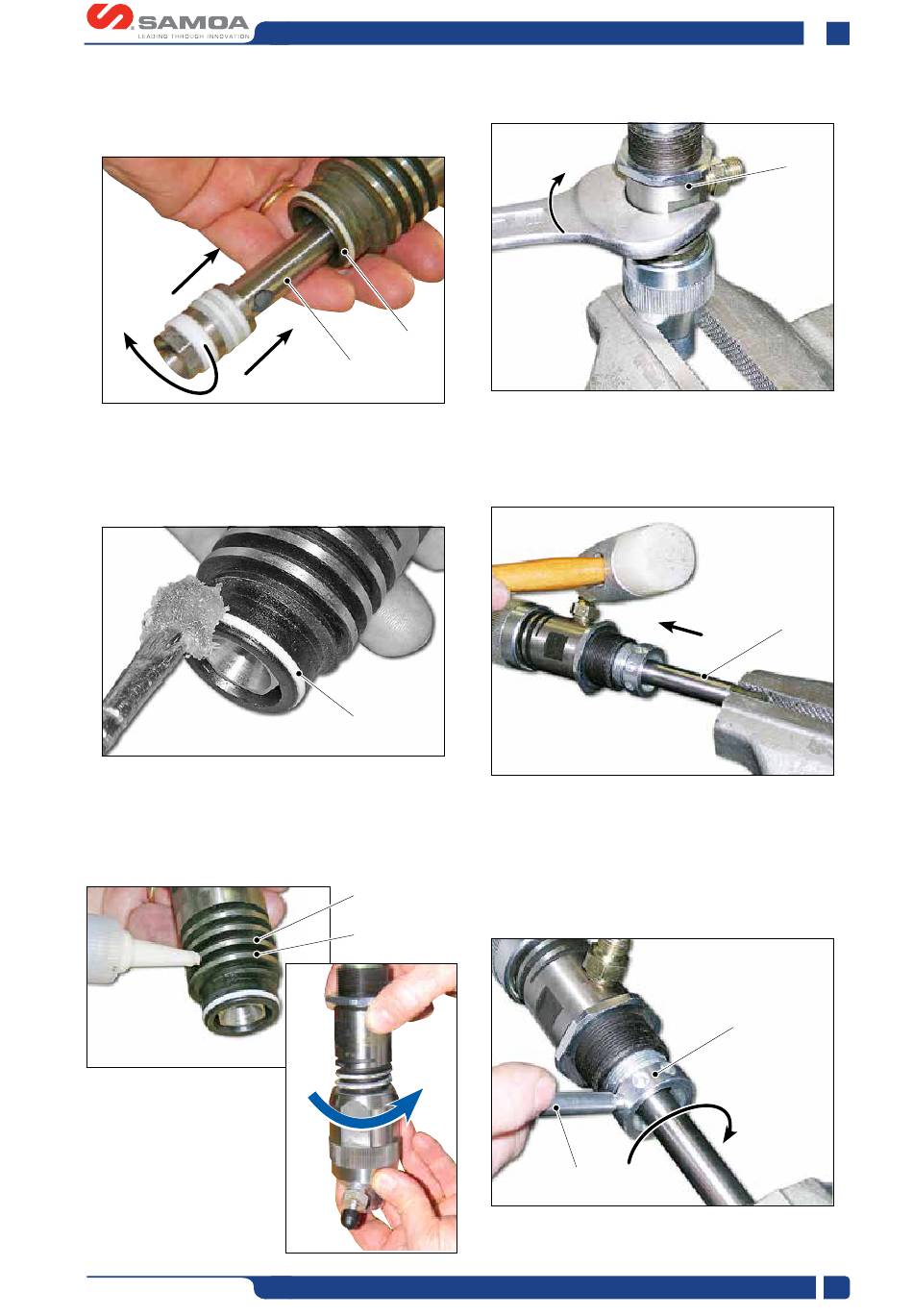

Introduire la tige (18) à l'intérieur du logement (17) en le faisant
tourner durant l'introduction, de manière à en faciliter le
coulissement et à ne pas endommager les joints supérieurs.
Fig. 22
Lubrifier le joint torique (29) (Réf. LA16126) avec de la graisse,
•
d'après l'illustration.
On préconise la graisse de vaseline.
Fig. 23
•
Appliquer du PTFE liquide sur les deux premières spirales
(R30) et (31) pour éviter le dévissement des deux composants
accouplés d'après l'illustration.
Fig. 24
ED. 31 - 01/2025 - Cod. 150153
•
Visser le groupe de pompage (9) avec une clé de 36mm.
17
18
Fig. 25
•
Faire coulisser complètement la tige du piston (18) montée
précédemment d'après l'illustration.
29
Fig. 26
•
Serrer la bague serre-joints (11) avec l'axe (10) fourni.
Fermer jusqu'au contact complet sans forcer.
31
30
Fig. 27
EXCALIBUR LINER
10
11
IT FR
9
18
31
