EXCALIBUR LINER
•

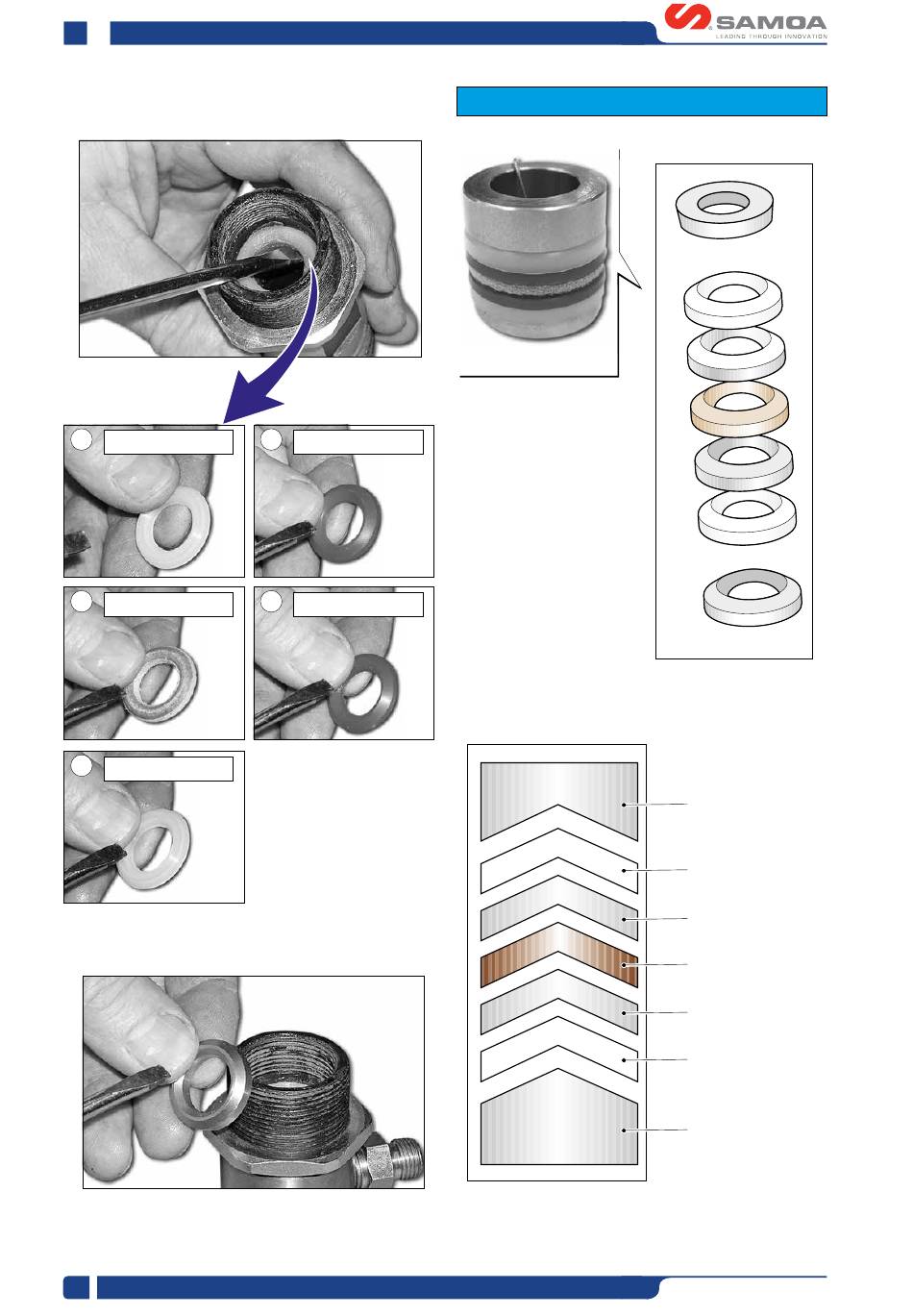

Démonter la série de joints à l'intérieur du logement du groupe
de pompage, d'après l'illustration.
Fig. 11
1
PTFE blanc supérieur
3
Cuir ciré
5
PTFE blanc inférieur
•
Extraire la bague inférieure mâle en inox (R21) d'après l'illu-
stration.
Fig. 12
•
Remonter le nouveau kit des joints en respectant la séquence
des composants d'après la figure.
28
2
Polyéthylène gris
4
Polyéthylène gris
S
U
P
É
Fig. 13
Fig. 14
R
I
E
U
R
Bague femelle inox
Code LA16106
PTFE Blanc
Code LA16107
Polyéthylène gris
Code LA16124
Cuir ciré
Code LA16155
Polyéthylène gris
Code LA16124
PTFE Blanc
Code LA16107
Bague mâle inox
Code LA16108
