Configuration supplémentaire
Configuration supplémentaire
Montage mural du périphérique
Remarque : Ces instructions s'appliquent uniquement aux systèmes Optra Compute CX1000/CX2000 et
Optra VZ1000/VZ5000/VZ5100/VZ6100.
1
Sélectionnez un emplacement sur un mur à l'intérieur d'un bâtiment sur lequel monter le périphérique.
Remarque : Assurez-vous qu'il y a suffisamment d'espace autour du périphérique.
2

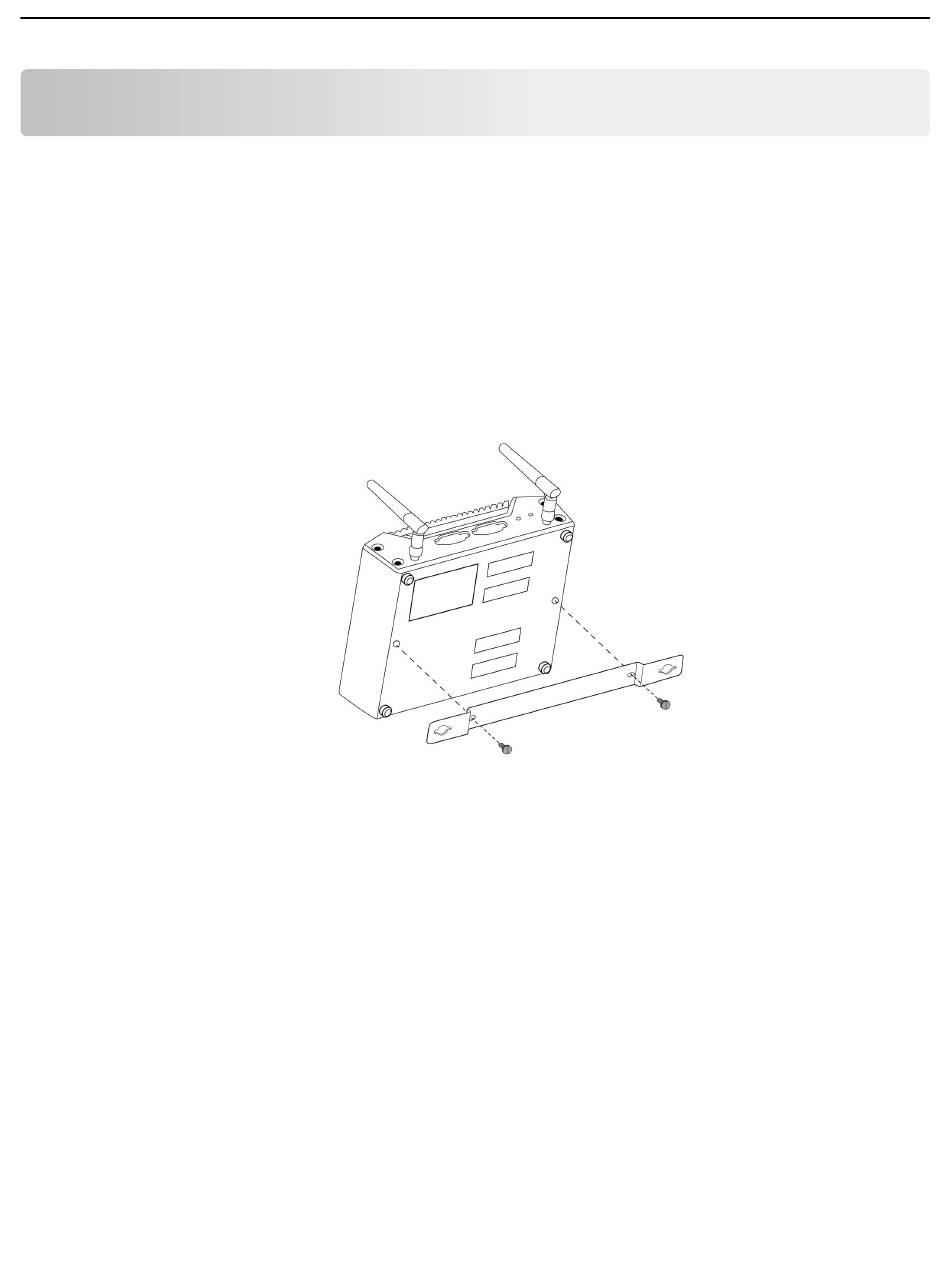

Pour Optra VZ5100/VZ6100, installez le support de fixation sur le périphérique.
a
À l'aide d'un tournevis T-10 Torx, retirez les deux vis centrales en bas de l'appareil.
b
Alignez les logements sur le support de fixation avec les trous sur le périphérique, puis installez les vis.
Remarque : Le support doit être correctement orienté pour permettre l'utilisation de patins en
caoutchouc en bas de l'appareil.
3
Maintenez provisoirement le périphérique contre le paroi, puis marquez deux trous correspondant aux trous
sur le périphérique.
Remarque : Pour Optra Compute CX2000, vous pouvez également installer le périphérique à l'aide des
quatre trous de coin. Ces trous nécessitent des vis n° 4 ou M4.
35
