Pág. 106

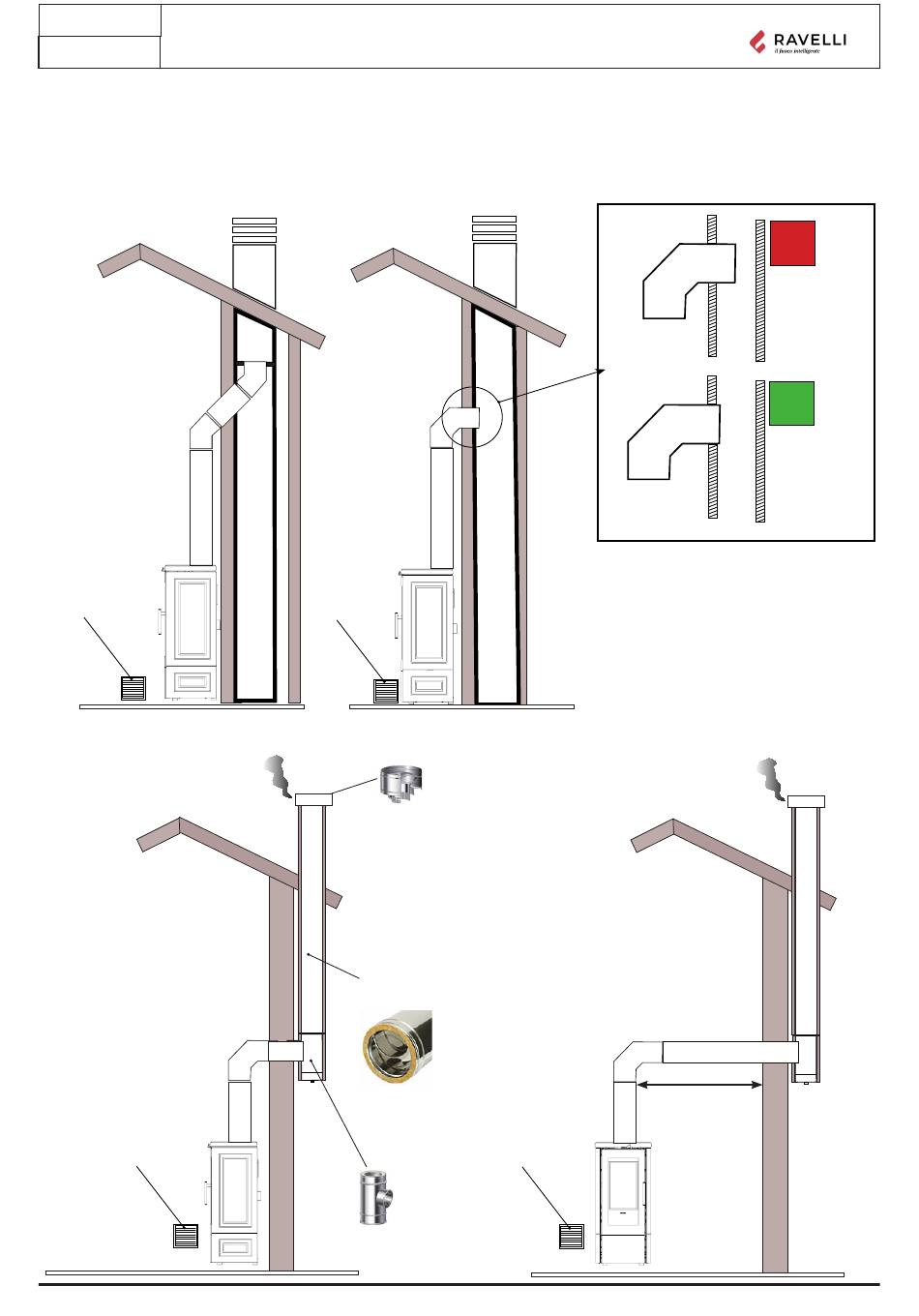

Ejemplos de instalación
El sistema de evacuación de humos es fundamental para el funcionamiento correcto de la estufa. Compruebe que el tubo de humos
instalado disponga al menos de una escotilla de inspección situada en un punto fácil de alcanzar para facilitar la limpieza.
Los tubos de humos en mal estado pueden utilizarse solamente introduciendo en su interior un tubo de humos conforme a la norma
(consulte las normas para la intubación).
Toma de aire externa
Toma de aire externa
Manual de uso y mantenimiento Calliope EU
Toma de aire externa
Protección contra la lluvia
Tubo aislado
Tubo de humos
aislado
Racor en T para
condensación
aislado
Si el acoplamiento con el tubo de humos
es horizontal, no hay que introducir
demasiado en profundidad el último tramo
de tubo, para evitar estrangulamientos de
los humos. El espesor libre que pueda
haber entre el orificio del tubo existente y el
conducto del canal de humo, debe sellarse
minuciosamente.
inclinación mín.
Toma de aire externa
NO
SÍ
MÁX 2 m
del 3%
