KFTF - Modbus - T3
HYGRASGARD ®
KFTF 20 - Modbus - T3
HYGRASGARD ®

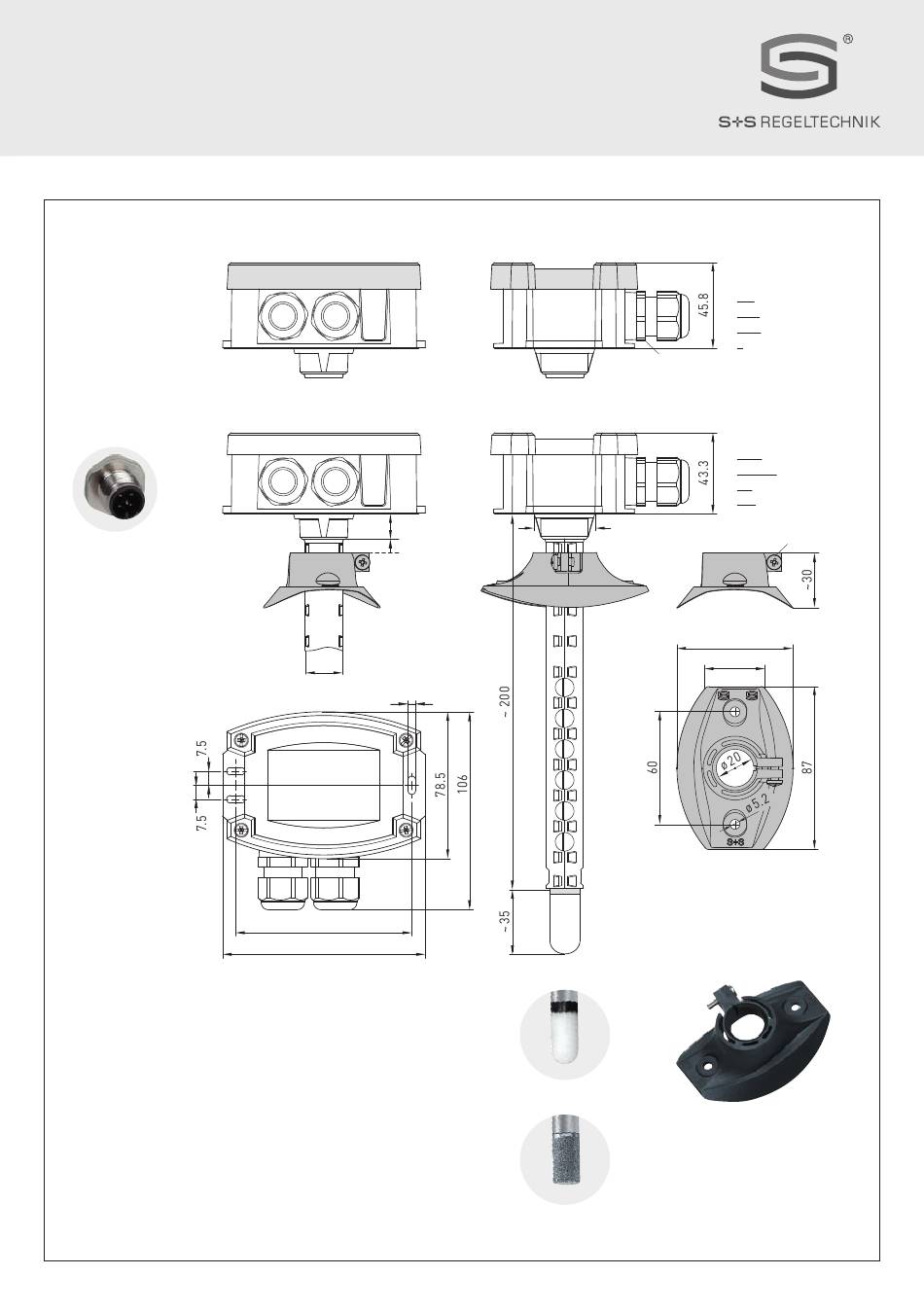

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
[mm]
M12-Steckverbinder
(optional)
M12 connector
(optional)
connecteur M12
(en option)
разъем M12
(опция)
Filtre fritté en matière synthétique (standard)
сменный пластиковый спеченный фильтр
13.4
ø20
94
108
Kunststoff-Sinterfilter (Standard)
plastic sinter filter (standard)
(стандартное исполнение)
Metall -Sinterfilter (optional)
Metal sinter filter (optional)
Filtre fritté en métal (en option)
Металлокерамический фильтр (опция)
4
SF -K
SF -M
2
KFTF (20) - Modbus-T3
mit Display
with display
avec écran
с дисплеем
M20x1.5
ohne Display
without display
sin écran
без дисплея
ø32.3
M4
62
32
Montageflansch aus Kunststoff
Mounting flange, plastic
Bride de montage en matière plastique
Присоединительный фланец из пластика
MFT - 20 - K
