6. CONNEXION DE LA CARTE D'EXTENSION
L'ARD-CNC-Kit2 supporte l'Arduino Uno et les cartes compatibles Arduino
Uno.
La carte d'extension CNC est simplement enfichée sur leur Arduino Uno. Elle
nécessite une alimentation supplémentaire entre 12 V et 35 V.
ATTENTION !!
Veillez à ce que le driver du moteur soit correctement aligné,
sinon il sera endommagé. Pour l'orientation correcte, vous pouvez vous
référer à la broche EN, qui est marquée par EN aussi bien sur la carte CNC
que sur le driver du moteur.

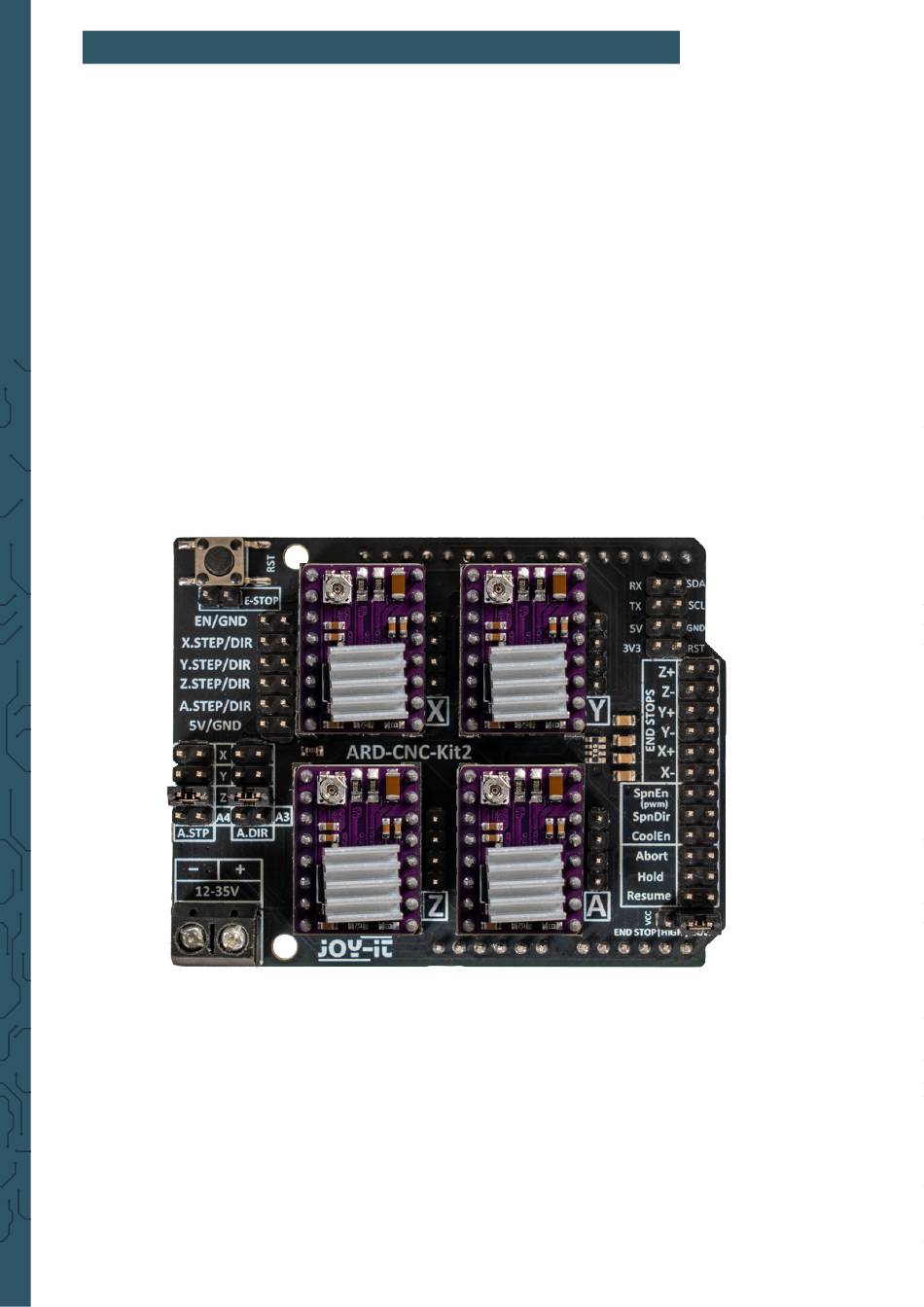

Placez les pilotes de moteur sur votre carte CNC, comme le montre l'ima-
ge ci-dessous.
