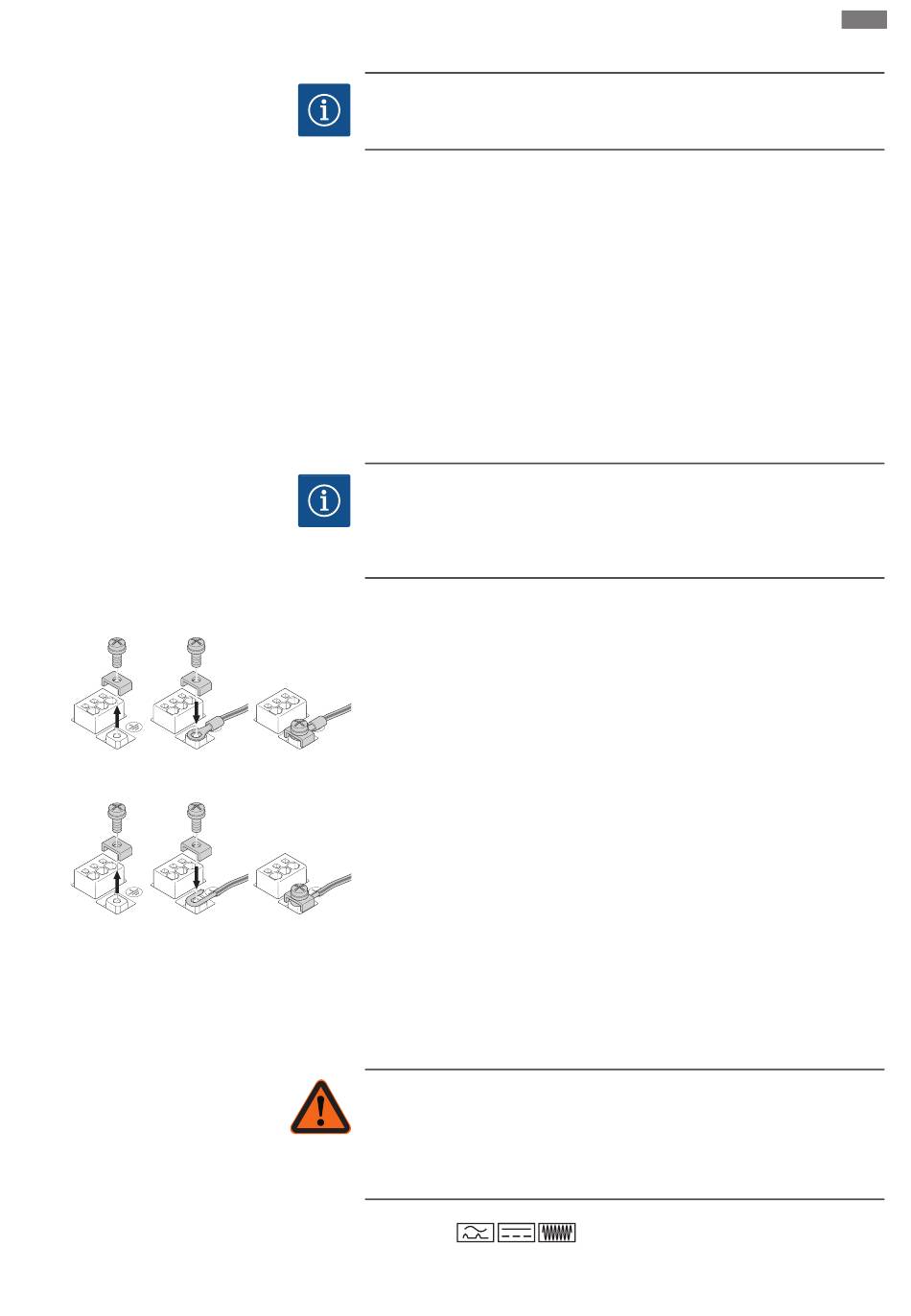

Fig. 21: Flexibele aansluitkabel
Fig. 22: Stijve aansluitkabel
Montagehandleiding Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
All manuals and user guides at all-guides.com
Elektrische aansluiting
LET OP
Zie voor de aandraaimomenten van de klemschroeven de tabel „Aandraaimomen-
ten". Gebruik uitsluitend een gekalibreerde draaimomentsleutel!
1. Stroomtype en spanning op het typeplaatje in acht nemen.
2. Breng de elektrische aansluiting tot stand via een vaste aansluitkabel met een
stekker of een meerpolige schakelaar met een contactopening van ten minste
3 mm breed.
3. Ter bescherming tegen lekkagewater en voor trekontlasting aan de kabelschroef-
verbinding een aansluitkabel met voldoende buitendiameter gebruiken.
4. Leid de aansluitkabel door de kabelschroefverbinding M25 (Fig. 19, pos. 1). Draai de
kabelschroefverbinding met het voorgeschreven draaimoment vast.
5. De kabels die zich in de buurt van de draadaansluiting bevinden, naar een afvoerlus
leiden om het druipwater te laten afvloeien.
6. Leg de aansluitkabel zodanig dat deze de leidingen en de pomp niet raakt.
7. Bij mediumtemperaturen boven 90 °C een warmtebestendige aansluitkabel gebrui-
ken.
LET OP
Gebruik adereindhulzen als er flexibele kabels worden gebruikt voor de net-
aansluiting of communicatieaansluiting!
Kabelschroefverbindingen die niet zijn aangesloten, moeten met de door de fabri-
kant geleverde stop afgesloten blijven.
Aansluiting beschermende aardingsgeleider
Gebruik bij gebruik van een flexibele aansluitkabel een ringoog voor de aardingsdraad
(Fig. 21).
Sluit de aardingsdraad in een u-vorm aan bij gebruik van een stijve aansluitkabel
(Fig. 22).
Lekstroom-veiligheidsschakelaar (RCD)
Deze pomp heeft een frequentieomvormer. Daarom mag de pomp niet met een lek-
stroom-veiligheidsschakelaar worden beveiligd. Frequentieomvormers kunnen de
werking van lekstroom-veiligheidsschakelingen beperken.
LET OP
Dit product kan een gelijkstroom in de beschermende aardgeleider veroorzaken.
Wanneer een lekstroom-veiligheidsschakelaar (RCD) of lekstroom-bewakingsappa-
raat (RCM) wordt gebruikt ter bescherming bij direct of indirect contact, is aan de
stroomtoevoerzijde van dit product alleen een RCD of RCM van het type B toege-
staan.
ƒ
Aanduiding:
ƒ
Uitschakelstroom:> 30 mA
