7.5.2 Condensaatafvoer/isolatie

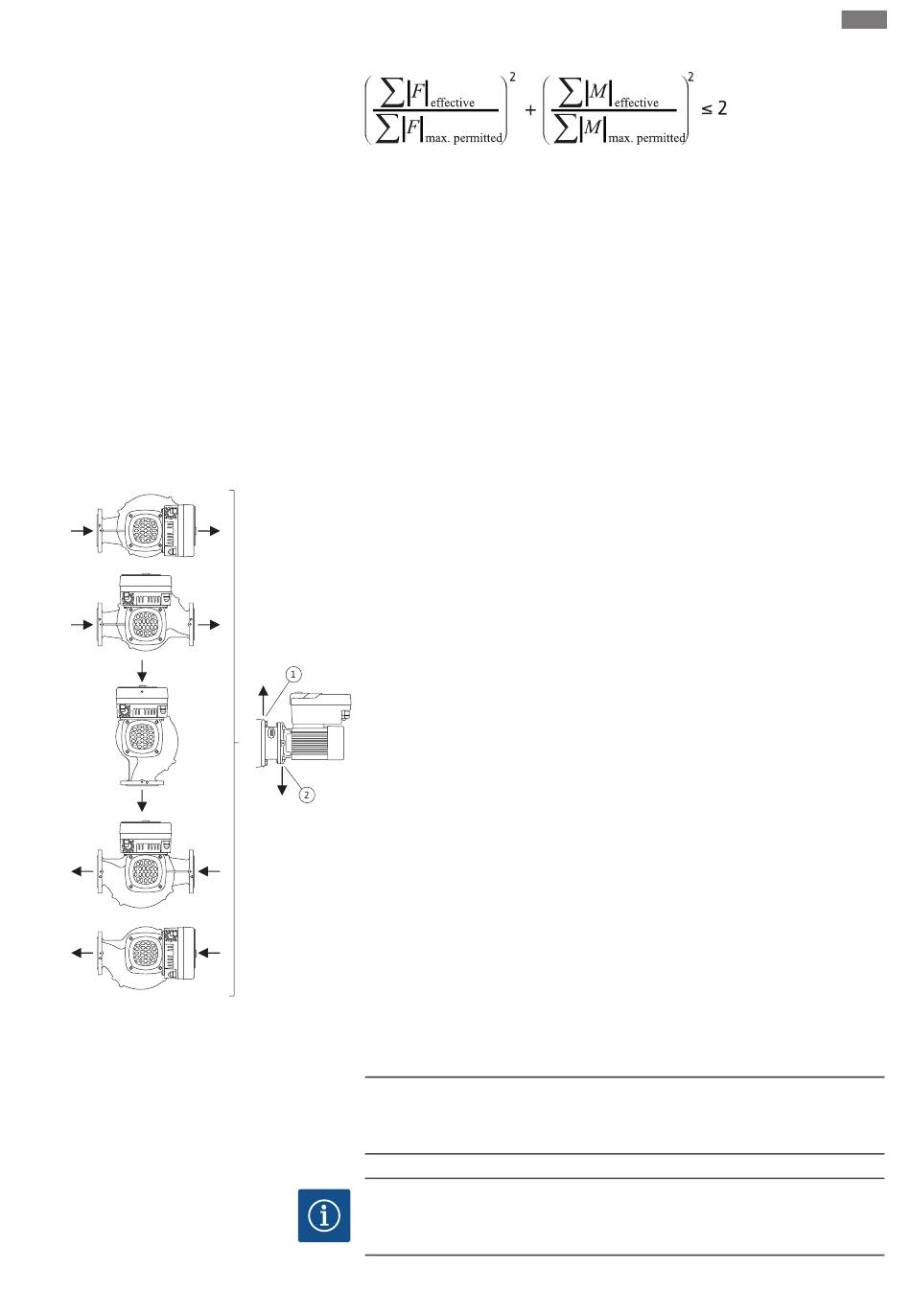

Fig. 16: Toegestane inbouwposities met hori-
zontale as
Montagehandleiding Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
All manuals and user guides at all-guides.com
Installatie
Fig. 15: Compensatievergelijking
Σ F en Σ M
effectief effectief
pompflenzen (ingang en uitlaat). Σ F
men van de maximaal toegestane waarden van beide pompflenzen (ingang en uitlaat).
De algebraïsche voortekens Σ F en Σ M worden niet meegenomen in de compensatie-
vergelijking.
Invloed van materiaal en temperatuur
De maximaal toegestane krachten en momenten gelden voor het basismateriaal gietij-
zer en voor een temperatuuruitgangswaarde van 20 °C.
Voor hogere temperaturen moeten de waarden als volgt worden gecorrigeerd, afhanke-
lijk van de verhouding van de elasticiteitsmodules:
E / E
t, gietijzer 20, gietijzer
E = elasticiteitsmodule gietijzer bij de gekozen temperatuur
t, GG
E = elasticiteitsmodule gietijzer bij 20 °C
20, GG
ƒ
Toepassing van de pomp in klimaat- of koelinstallaties:
Het condensaat dat in het lantaarnstuk ontstaat, kan gericht worden afgevoerd via
een aanwezig boorgat. Op deze opening kan ook een afvoerleiding worden aange-
sloten en kan een geringe hoeveelheid uittredende vloeistof worden afgevoerd.
ƒ
De motoren zijn voorzien van afvoergaten voor het condenswater. Deze zijn af fa-
briek met rubberen stoppen afgesloten. De rubberen stop dient om beschermings-
klasse IP55 te waarborgen.
ƒ
Toepassing van de pomp in klimaat- of koelinstallaties:
Om het condenswater te kunnen afvoeren, moet de rubberen stop naar onderen toe
worden verwijderd.
ƒ
Als de motoras horizontaal staat, moet het condensboorgat naar beneden zijn ge-
richt (Fig. 16, pos. 2). Eventueel moet de motor worden gedraaid.
VOORZICHTIG
Als de rubberen stop is verwijderd, is beschermingsklasse IP55 niet meer gegaran-
deerd!
LET OP
Als installaties worden geïsoleerd, mag alleen het pomphuis worden geïsoleerd. Het
lantaarnstuk, de aandrijving en de verschildruksensor worden niet geïsoleerd.
zijn de aritmetische sommen van de effectieve waarden van beide
en Σ M
max. permitted
zijn de aritmetische som-
max. permitted
