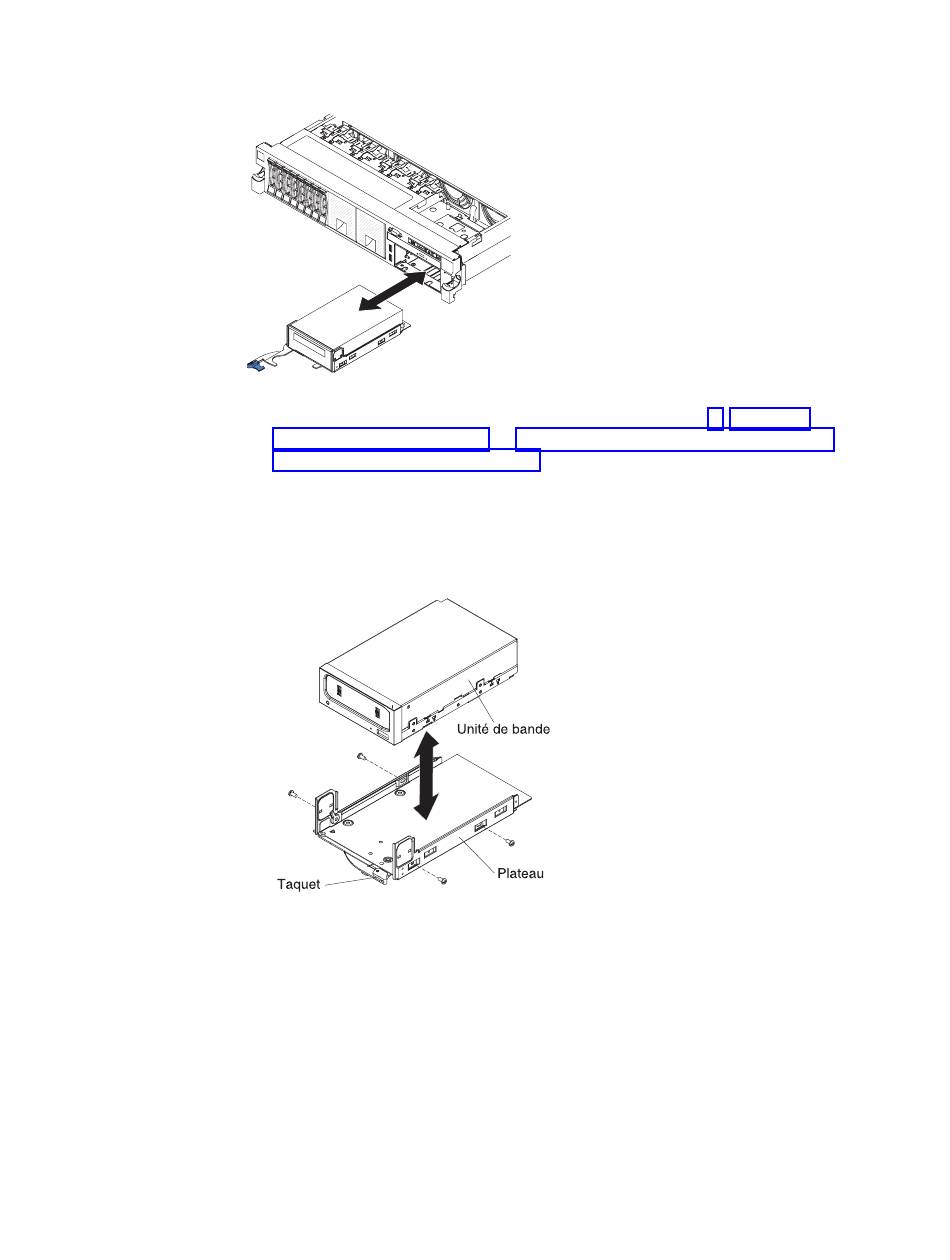

La figure ci-dessous explique comment installer une unité de bande
supplémentaire.
Pour installer une unité de bande SAS ou USB, procédez comme suit :
1. Lisez les consignes de sécurité commençant à la page xi, «Conseils
d'installation», à la page 41, et «Manipulation des dispositifs sensibles à
l'électricité statique», à la page 43.
2. Mettez le serveur et tous les périphériques hors tension, puis déconnectez les
cordons d'alimentation et tous les câbles externes.
3. Installez l'unité de bande sur le plateau (voir figure suivante). Si l'unité de bande
est fournie avec un séparateur en métal intégré, retirez-le avant d'installer l'unité
de bande sur le plateau.
4. Préparez l'unité conformément aux instructions que vous avez reçues avec
l'unité en déplaçant éventuellement les cavaliers ou les commutateurs.
5. Connectez les câbles du kit d'intégration de bande suivants aux connecteurs de
la carte mère :
v Cordons d'interface SAS dans les connecteurs SAS de la carte mère
v Cordon d'alimentation de l'unité de bande à la carte mère
