Extension d'un assemblage à carte mezzanine PCI
Remarque : Il n'est pas nécessaire de capturer la carte d'adaptateur avec le
support d'adaptateur pleine longueur lors de l'installation de cartes d'adaptateur
demi-longueur.
Avant d'installer un adaptateur pleine longueur dans l'emplacement supérieur de la
carte mezzanine PCI, vous devez d'abord allonger l'assemblage à carte mezzanine
PCI.
Pour allonger l'assemblage de cartes mezzanine, procédez comme suit :

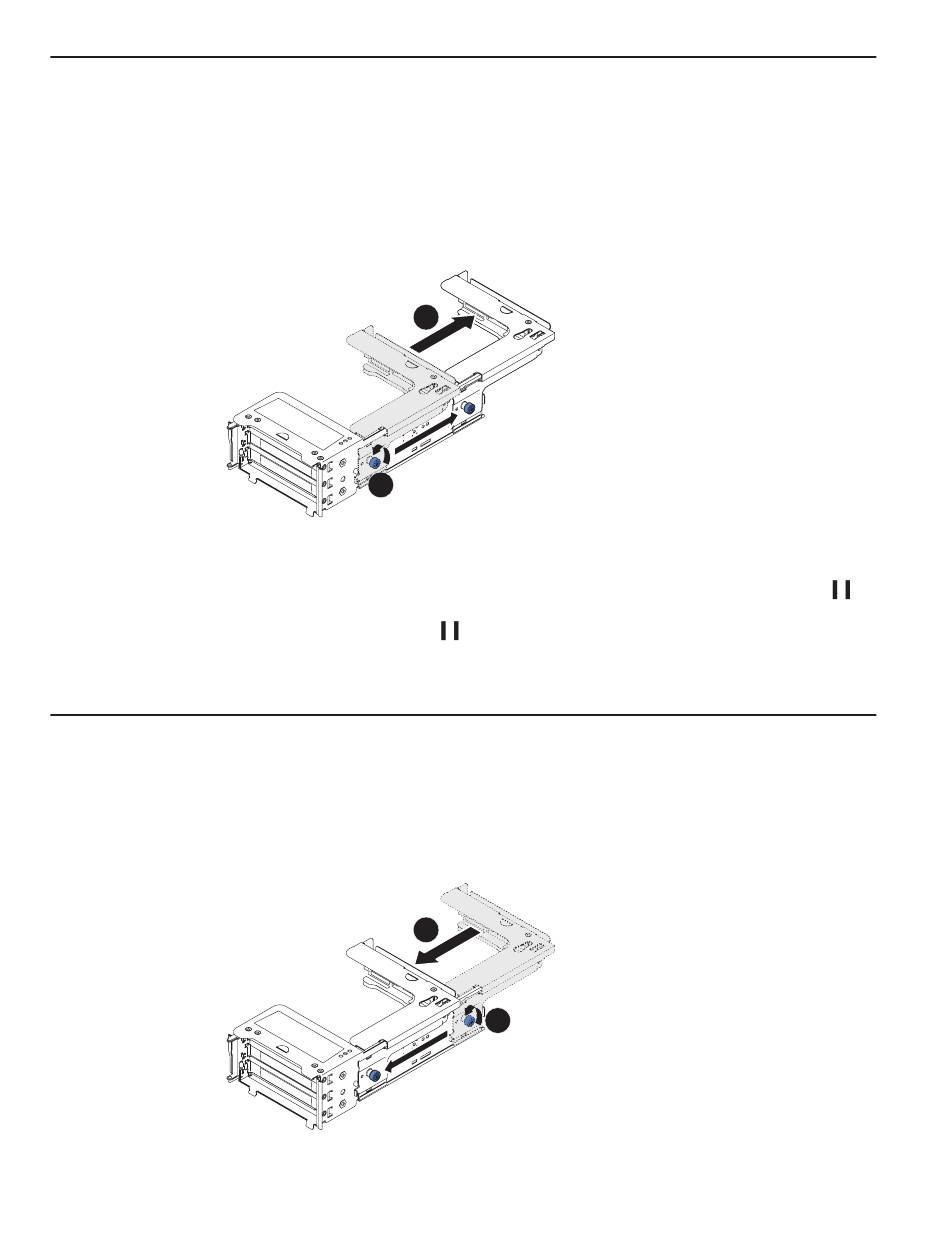

1. Orientez l'assemblage à carte mezzanine comme indiqué sur la figure.
2. Tournez, dans le sens contraire des aiguilles d'une montre, la vis moletée 1
3. Serrez la vis moletée.
4. Reportez-vous aux instructions d'installation des adaptateurs.
Réduction d'un assemblage à carte mezzanine PCI (pour les
adaptateurs demi-longueur)
Avant de retirer un adaptateur pleine longueur de l'emplacement supérieur de la
carte mezzanine PCI et de le remplacer par un adaptateur plus court ou de laisser
l'emplacement vide, vous devez d'abord raccourcir l'assemblage à carte mezzanine
PCI pleine longueur.
60
System x3650 M4 type 7915 - Guide d'installation et d'utilisation
2
1
qui est proche de l'extrémité de l'emplacement PCI, puis allongez l'assemblage
à carte mezzanine PCI 2 .
