8. Installez l'adaptateur :

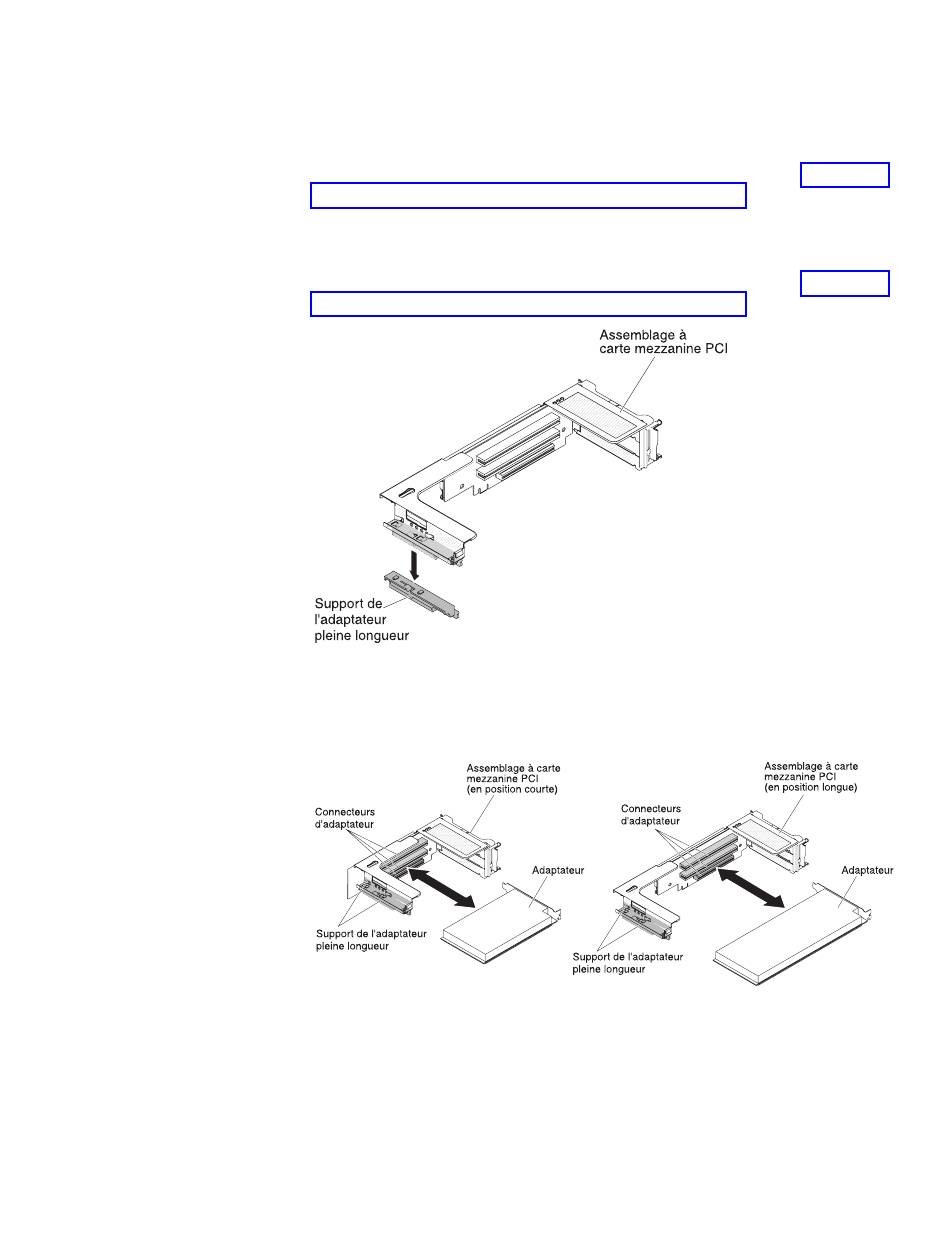

a. Pour le connecteur de bus 1 : si l'adaptateur prend toute la longueur de
l'emplacement supérieur de la carte mezzanine, retirez le support de
l'adaptateur pleine longueur de sous la face supérieure de l'assemblage à
carte mezzanine et insérez-le à l'extrémité de l'emplacement supérieur de
l'assemblage à carte mezzanine. Pour plus d'informations, voir «Extension
d'un assemblage à carte mezzanine PCI», à la page 60.
b. Pour le connecteur de bus 2 : si l'adaptateur prend toute la longueur de
l'emplacement supérieur de la carte mezzanine, le support est sur le boîtier
par défaut. Insérez-le à l'extrémité de l'emplacement supérieur de
l'assemblage à carte mezzanine. Pour plus d'informations, voir «Extension
d'un assemblage à carte mezzanine PCI», à la page 60.
c. Alignez l'adaptateur avec le connecteur PCI situé sur la carte mezzanine et
le guide sur le bord externe de l'assemblage à carte mezzanine.
d. Appuyez fermement sur l'adaptateur dans le connecteur PCI de la carte
mezzanine.
9. Connectez les câbles requis à l'adaptateur.
