Installation d'un assemblage à carte mezzanine PCI
Pour installer un assemblage à carte mezzanine PCI, procédez comme suit.
Remarque : Il se peut que les figures contenues dans le présent document ne
correspondent pas exactement à votre configuration matérielle.
1. Lisez les consignes de sécurité commençant à la page xi et la section
2. Vérifiez que le serveur et tous les périphériques sont bien hors tension, puis
3. Réinstallez les adaptateurs, puis rebranchez les câbles internes que vous avez

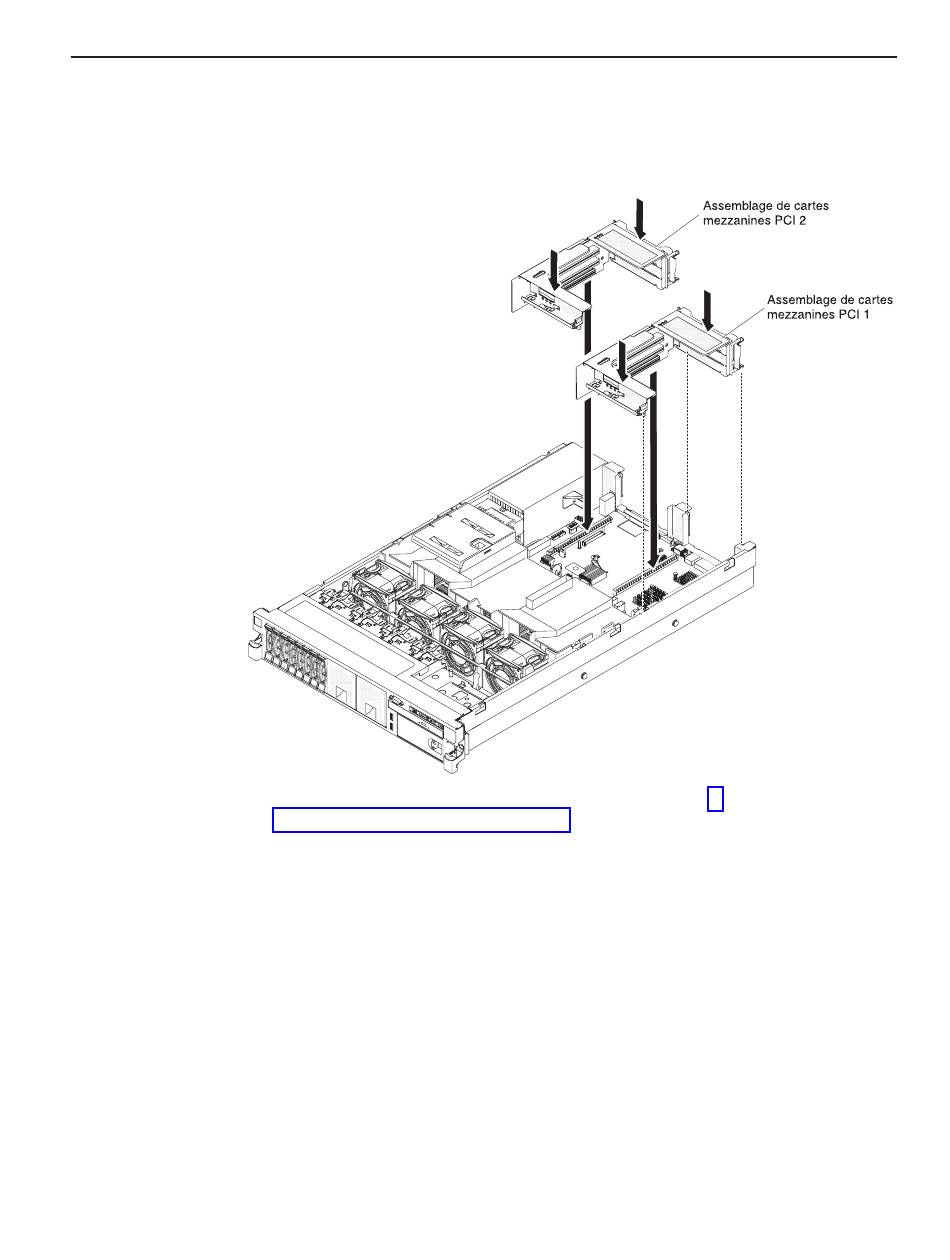

4. Alignez l'assemblage à carte mezzanine PCI avec le connecteur de carte
5. Appuyez sur l'assemblage. Vérifiez que l'assemblage à carte mezzanine est
«Conseils d'installation», à la page 41.
que les cordons d'alimentation et tous les câbles externes ont bien été
débranchés.
éventuellement retirés dans le cadre d'autres procédures.
mezzanine PCI sélectionné sur la carte mère :
v Connecteur de carte mezzanine PCI 1 : disposez soigneusement les deux
encoches d'alignement situés sur le côté de l'assemblage sur les deux
crochets d'alignement situés sur le côté du châssis.
v Connecteur de carte mezzanine PCI 2 : alignez soigneusement le bord
inférieur (où se fait le contact) de l'assemblage à carte mezzanine PCI avec
le connecteur de carte mezzanine PCI sur la carte mère.
complètement installé dans le connecteur de carte mezzanine de la carte mère.
Chapitre 2. Installation des périphériques en option
57
