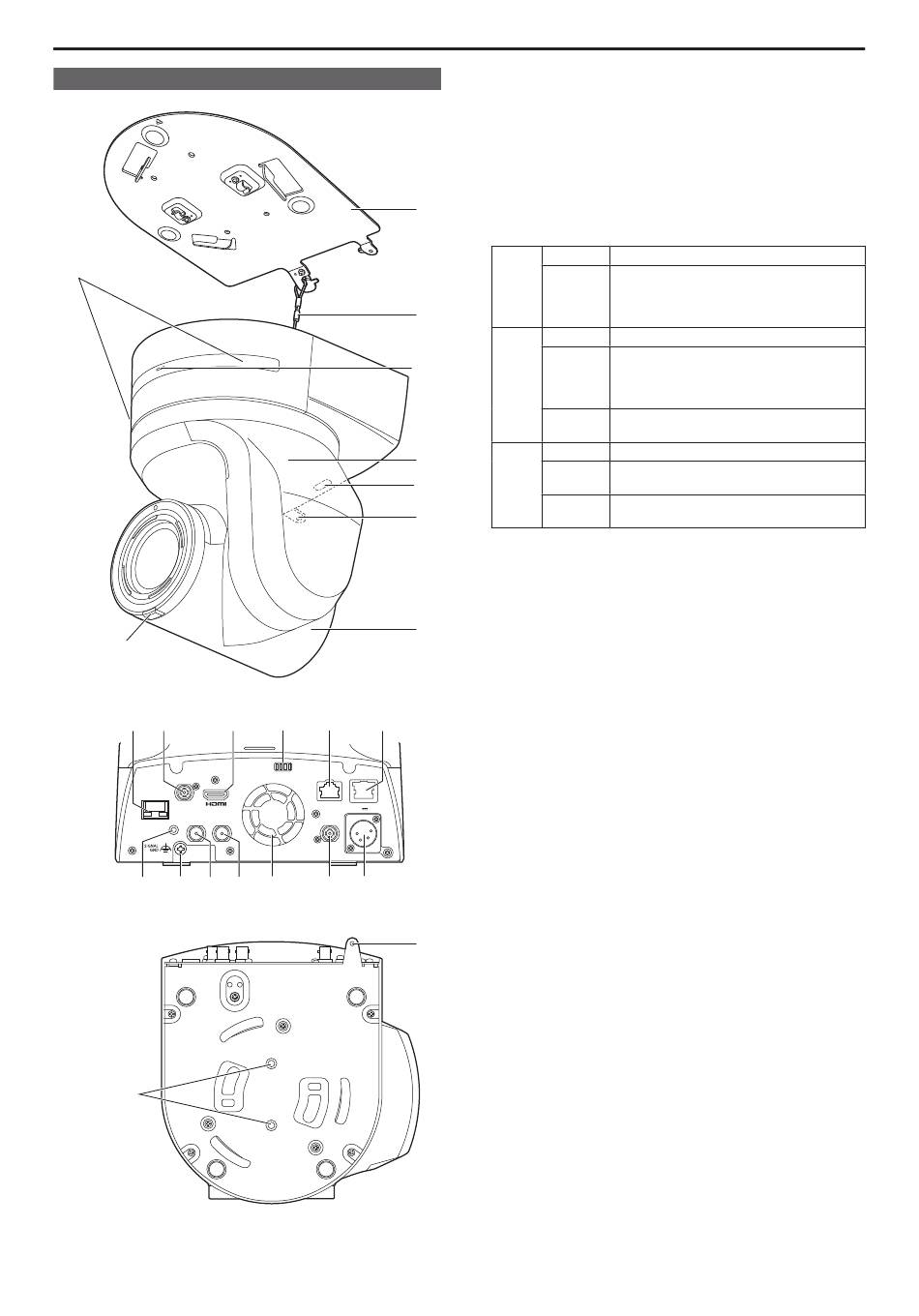

Les commandes et leurs fonctions
Unité de caméra
5
8
Panneau arrière
9
10
11
12G SDI OUT
SFP+
TM
3G SDI OUT
1
2
AUDIO IN
15
16 17
Panneau inférieur
22
12
13
14
SERVICE
LAN
LINK
ACT
RS-422
12 V
IN
G/L IN
18
19
20
21
1.
Potence de fixation pour surface d'installation
(accessoire fourni)
Monter cette potence sur la surface d'installation, puis fixer l'appareil
principal sur la potence.
2.
Fil antichute
Ce fil est vissé au panneau inférieur de l'appareil principal. Faire
passer la boucle du fil autour du crochet de la potence de fixation.
1
3.
Voyant d'affichage d'état
Il s'allume comme suit en fonction de l'état de l'appareil.
Orange
Fixe
Clignote
deux fois
2
Vert
Fixe
Clignote
3
deux fois
Clignote
rapidement
Rouge
Fixe
4
Clignote
5
lentement
Clignote
6
rapidement
4.
Tête panoramique
Elle pivote vers la droite et la gauche.
5.
Capteur optique du signal de télécommande sans fil
Il y a un capteur optique en trois endroits, sur le panneau avant du
7
socle de la caméra et sur le sommet du panneau arrière.
6.
Orifice pour fixer le socle de la caméra
Cet orifice est prévu sur le panneau inférieur du socle de la caméra.
7.
Tête de caméra
Elle pivote vers le haut et le bas.
8.
Voyant de Tally
Celui-ci s'allume ou s'éteint avec les signaux de contrôle uniquement
lorsque le réglage du voyant tally est sur "On". Les voyants tally
s'allument en trois couleurs différentes : rouge, vert et jaune.
9.
Connecteur SFP <SFP+>
Il s'agit du connecteur pour le module de fibre optique SFP+. En
branchant le module fibre en option, il est possible de produire des
signaux convertis en signaux optiques depuis des signaux SDI.
Sélectionner le module fibre qui correspond à la bande de signal
chaque format.
6
*
1
• 4K (59.94p, 50p) : 12G
• 4K (autre que 59.94p, 50p) : 6G
• HD (59.94p, 50p) : 3G
• HD (autre que 59.94p, 50p) : 1,5G
<REMARQUE>
• Cet appareil ne prend pas en charge l'entrée par signaux optiques.
• Cet appareil détecte la présence d'un module à fibre optique
et active ou désactive l'alimentation du connecteur SFP+ en
conséquence, mais certains modules à fibre optique peuvent ne
pas être détectés. En réglant [SFP+ Power] sur [On] sur l'écran
[Connector Setting], il est possible d'activer l'alimentation vers le
module même s'il n'a pas été détecté. (→ page 89)
10.
Connecteur 12G SDI OUT <12G SDI OUT>
Il s'agit d'un connecteur de sortie des signaux vidéo 12G-SDI.
15
L'appareil est en état de veille
Alors qu'il est sous tension, l'appareil reçoit
depuis la télécommande sans fil (accessoire
en option) un signal ne correspondant pas à
l'identification de commande à distance
L'appareil est sous tension
Alors qu'il est sous tension, l'appareil reçoit
depuis la télécommande sans fil (accessoire
optionnel) un signal correspondant à
l'identification de commande à distance.
Le traitement d'initialisation est terminé
Une erreur s'est produite dans l'appareil
Firmware en cours de mise à jour
Une erreur d'authentification du logiciel PoE++
s'est produite
1
