Page 1 Mode d’emploi <Utilisation et réglages> Caméra HD intégrée AW‑HE38HWPC Modèle n° AW‑HE38HKPC Modèle n° AW‑HE38HWE Modèle n° AW‑HE38HKE Modèle n° ● Structure du mode d’emploi <Les bases>: Le manuel <Les bases> décrit les opérations de base et l’installation. Avant d’installer cet appareil, veuillez prendre le temps de lire <Les bases> attentivement pour être sûr d’installer l’appareil correctement.
Page 2 Marques commerciales et marques Abréviations commerciales déposées Les abréviations suivantes sont utilisées dans ce manuel. ● Microsoft ® Windows ® 7 Professional SP1 32/64-bit est ● Microsoft , Windows , Windows 7, Windows ® ® ® ® abrégé sous la forme “Windows 7”. Windows ®...
Page 3 Table des matières Avant utilisation Écran System Vue générale Écran Output Environnement informatique nécessaire Écran Others 1/4 Déni de la garantie Écran Others 2/4 Sécurité de réseau Écran Others 3/4 Écran Others 4/4 Prise de vues de base Écran Maintenance Mise sous et hors tension Écran Firmware Version Mise sous tension...
Page 4 à l’écran. Microsoft ® Windows ® 7 Professional SP1 64 bit/32 bit * ● Le raccordement à un contrôleur de caméra Panasonic Windows ® Internet Explorer ® 8.0 / 9.0 / est également avec le format de communication série 10.0 / 11.0 * propriétaire Panasonic.
Page 5 Déni de la garantie plusieurs ordinateurs personnels, s’assurer que le système n’est pas directement infecté par des virus EN AUCUN CAS Panasonic Corporation NE SERA TENU POUR RESPONSABLE POUR TOUTE PARTIE OU TOUTE informatiques ou tout autre entité malveillantes (se servir PERSONNE, À...
Page 6 Prise de vues de base Dans le cas de la prise de vues de base, on suppose que la Ajuster la luminosité du sujet à un niveau mise au point, le diaphragme et la balance des blancs seront approprié. réglés automatiquement (dans le cas des réglages usine). Si les réglages ont déjà...
Page 7 Mise sous et hors tension ■ ■ Mise sous tension Mise hors tension Exploitation à partir de la télécommande sans fil Exploitation à partir de la télécommande sans fil Positionner tous les interrupteurs Appuyer sur une des touches [CAM1] à [CAM4] d’alimentation des appareils et dispositifs de la télécommande sans fil pour sélectionner raccordés au système sur ON.
Page 8 Mode prioritaire (Priority Mode) La modification du mode prioritaire permet une utilisation de l'appareil pour diverses applications. (page 44, page 65) Permet la transmission d’images IP sur des canaux multiples. La transmission d’images IP H.264 est également prise en charge. SD card: L’insertion d’une carte SD (accessoire optionnel) dans l’appareil permet l’enregistrement d’images H.264 sur la carte SD.
Page 9 Sélection des appareils Exploitation à partir de la télécommande sans fil Exploitation à partir du panneau de commande Utilisation d’un AW-RP50, d’un AW-RP120 ou d’un Appuyer sur la touche [CAM1], [CAM2], [CAM3] AK-HRP200: ou [CAM4]. Le voyant d’affichage d’état de l’appareil clignote en vert Se reporter au mode d’emploi du panneau de commande.
Page 10 Sélection des modes de prise de vues (fichiers scènes) (suite) ■ Comment sélectionner le mode ○ Appuyer sur la touche [ de prise de vues Le menu secondaire “Camera” s’affiche sur le moniteur. ** Camera ** Exploitation à partir de la télécommande sans fil Scene Full Auto Contrast Level...
Page 11 Prise de vues Exploitation à partir du panneau de commande Exploitation à partir de la télécommande sans fil ● ● Modification de la direction de la caméra Modification de la direction de la caméra Pour tourner la caméra vers la gauche ou la droite Pour faire tourner la caméra vers la gauche ou la (panoramique horizontal): droite (panoramique horizontal):...
Page 12 Que faire en cas de problèmes pendant la prise de vues de base Si le problème n’est pas résolu par les actions Exploitation à partir du panneau de commande suggérées cidessous, se reporter à “Diagnostic de panne” (page 125). L’appareil ne bouge pas. ●...
Page 13 Opérations plus avancées Prise de vues manuelle Réglage du niveau du noir (pages 14 à 15) (master pedestal) (page 21) ● Réglage manuel de la mise au point ● Ce réglage sert à aligner le niveau du noir (pedestal total) ●...
Page 14 Prise de vues manuelle ■ ■ Réglage manuel de la mise au Réglage manuel du diaphragme point Le diaphragme de l’objectif peut être réglé manuellement. La mise au point de l’objectif peut être réglée manuellement. Exploitation à partir de la télécommande sans fil Exploitation à...
Page 15 Prise de vues manuelle (suite) ■ ■ Réglage manuel de la vitesse Réglage manuel du gain d’obturation Il y a deux manières de régler le gain. La première méthode consiste à régler le gain depuis la télécommande sans fil ou La vitesse d’obturation peut être réglée selon deux le panneau de commande;...
Page 16 Mémoires de préréglage Cet appareil permet d’enregistrer jusqu’à 100 paramètres Exploitation à partir de la télécommande sans fil de direction de caméra (panoramique horizontal et vertical), de zoom, de mise au point, de diaphragme, d’augmentation de gain et de balance des blancs dans les mémoires de Il est possible d’enregistrer et rappeler jusqu’à...
Page 17 Réglage de la balance des blancs ■ ● Réglage de la balance des Réglage automatique (AWB: AWB A ou AWB B) blancs Pour pouvoir reproduire le blanc avec précision, le rapport Exploitation à partir de la télécommande sans fil entre les trois couleurs primaires (RGB) doit être réglé. Si la balance des blancs se dérègle, non seulement le blanc sera mal reproduit, mais les teintes de couleur de tout l’écran Filmer un sujet blanc (comme un mur ou un...
Page 18 Réglage de la balance des blancs (suite) Exploitation à partir du panneau de commande Appuyer sur la touche [▲] ou [▼] pour amener le curseur devant “White Balance Mode”. Utilisation d’un AW-RP50, d’un AW-RP120 ou d’un AK-HRP200: ○ Appuyer sur la touche [ Se reporter au mode d’emploi du panneau de commande.
Page 19 Réglage de la balance des blancs (suite) ● ● Suivi automatique de la balance des Préréglages 3200K et 5600K blancs (ATW) Si “3200K” ou “5600K” est sélectionné pour la balance des blancs, cette dernière est réglée respectivement avec une Si le réglage de la balance des blancs est réglé sur “ATW”, la température de couleur de 3200K (équivalent à...
Page 20 Réglage de la balance des blancs (suite) ● Réglage manuel ○ Appuyer sur la touche [ (Réglage du gain R et du gain B) “White Balance Mode” se met à clignoter. La balance des blancs peut être réglée manuellement. Appuyer sur la touche [▲] ou [▼] pour changer Remarque le mode White Balance Mode à...
Page 21 Réglage du niveau du noir (master pedestal) ■ Réglage du niveau du noir Appuyer sur la touche [▲] ou [▼] pour amener (master pedestal) le curseur devant “Pedestal”. Le niveau du noir peut être réglé si plusieurs caméras sont *** Picture 1/3 *** utilisées en plus de l’appareil.
Page 22 Si la version est plus ancienne, une mise à niveau est nécessaire. Pour plus de détails sur la mise à niveau, consultez la page d’assistance du site web suivant. http://pro-av.panasonic.net/ Tableau des opérations Utilisation du Unité de commande menu de la Télécommande sans fil...
Page 23 Opérations de base (suite) Utilisation du Unité de commande menu de la Télécommande sans fil AW-RP50 AW-RP120 AK-HRP200 caméra Pendant que le paramètre clignote, Annulation du appuyer brièvement (pendant changement de — — moins de 2 secondes) sur la touche paramètre [MENU].
Page 24 Opérations de base (suite) ■ Exploitation à partir de la ○ Appuyer sur la touche [ télécommande sans fil La valeur de l’option à régler est entrée, et elle cesse de clignoter. Appuyer sur la touche [CAM1], [CAM2], [CAM3] ou [CAM4] pour sélectionner l’appareil devant Quand le réglage est terminé, appuyer sur la être utilisé.
Page 25 Opérations de base (suite) ■ Utilisation du contrôleur de la caméra distante AW-RP50 Utiliser ces touches pour utiliser POWER ALARM CAMERA les menus de la caméra. CAMERA OSD: Quand cette touche est enfoncée pendant 2 secondes, le menu de MENU PAGE GAIN/PED R/B GAIN...
Page 26 Opérations de base (suite) ● ● Réglage de la température de couleur Réglage du tableau des vitesses (COLOR TEMP) préréglées (PRESET SPEED) Appuyer sur la touche [MENU] sur l’AW-RP50. Appuyer sur la touche [MENU] sur l’AW-RP50. La touche [MENU] s’allume et les boutons [PRESET La touche [MENU] s’allume et les boutons [PRESET MEMORY/MENU] peuvent être sélectionnés.
Page 27 Opérations de base (suite) ● ● Effectuer un arrêt sur images lors de la Réglage de la fonction de stabilisation lecture prédéfinie (FREEZE DURING) d’image numérique Appuyer sur la touche [MENU] sur l’AW-RP50. Appuyer sur la touche [MENU] sur l’AW-RP50. La touche [MENU] s’allume et les boutons [PRESET La touche [MENU] s’allume et les boutons [PRESET MEMORY/MENU] peuvent être sélectionnés.
Page 28 Opérations de base (suite) ● ● Réglage de la fonction multiplicateur Attribuer [FREEZE DURING], [COLOR numérique (D.EXTENDER) TEMP] et [DIGITAL EXTENDER] aux touches [USER] Appuyer sur la touche [MENU] sur l’AW-RP50. Vous pouvez attribuer les fonctions d’activation/désactivation La touche [MENU] s’allume et les boutons [PRESET de l’arrêt sur image lors de la lecture prédéfinie (FREEZE MEMORY/MENU] peuvent être sélectionnés.
Page 29 Opérations de base (suite) ■ Utilisation du contrôleur de la caméra distante AW-RP120 Utiliser ces touches pour utiliser les menus de la caméra. CAMERA OSD: Quand cette touche est enfoncée pendant 2 secondes, le menu de la caméra sélectionnée s’affiche, superposé...
Page 30 Opérations de base (suite) ● ● Réglage de la température de couleur Effectuer un arrêt sur images lors de la (COLOR TEMP) lecture prédéfinie (FREEZE DURING) Appuyer simultanément sur les touches [EXIT] Appuyer sur la touche [MENU] sur l’AW-RP120. et [ATW] de [WHITE BAL]. La touche [MENU] s’allume.
Page 31 Opérations de base (suite) ● ● Réglage de la fonction multiplicateur Attribuer [FREEZE DURING], [COLOR numérique (D.EXTENDER) TEMP] et [DIGITAL EXTENDER] aux touches [USER] Appuyer sur la touche [MENU] sur l’AW-RP120. Vous pouvez attribuer les fonctions d’activation/désactivation La touche [MENU] s’allume. de l’arrêt sur image lors de la lecture prédéfinie (FREEZE DURING), des réglages de la température de couleur (COLOR TEMP) et de la fonction multiplicateur numérique...
Page 32 Opérations de base (suite) ■ Utilisation du panneau de commande à distance AK-HRP200 AUTO HEAD POWER POWER BARS WHITE BLACK SET UP TEST KNEE SHUTTER 5600K MATRIX SKINDTL STEP/SYNC SCENE/USER FILE SHIFT SCENE 1 SCENE 2 SCENE 3 SCENE 4 STORE USER 1 USER 2...
Page 33 Opérations de base (suite) Les opérations suivantes peuvent être effectuées depuis le panneau de commande à distance AK-HRP200. Pour plus de détails sur les opérations, consulter <Les bases> dans le mode d’emploi de l’AK-HRP200. AW-HE38 : Pris en charge Commande/affichage de composant Étiquette : Pris en charge avec Remarques...
Page 34 Opérations de base (suite) AW-HE38 : Pris en charge Commande/affichage de composant Étiquette : Pris en charge avec Remarques certaines limitations —: Non pris en charge 34 Affichage M.PED M.PED  Sélection de l’affichage SHUTTER DISPLAY SELECT  Commutateur SHUTTER La valeur d’obturation est définie pendant la transition depuis SYNC.
Page 35 Options des menus de la caméra ■ ■ Réglage des options des menus Écran Top Menu de la caméra * Top Menu * Quand des réglages de l’appareil doivent être sélectionnés, les menus de la caméra sont affichés sur le moniteur. Camera Scene: Full Auto Le moniteur est raccordé...
Page 36 Options des menus de la caméra (suite) ■ ■ Écran Camera Écran Camera ( quand Full Auto est ( quand Manual1 à 3 est sélectionné) sélectionné) Ce menu sert à régler l’image de la caméra. ** Camera ** ** Camera ** Scene Manual1 Contrast...
Page 37 Options des menus de la caméra (suite) ■ Écran Contrast 1/2 Frame Mix [Auto, Off, 6dB, 12dB, 18dB, 24dB] Sélectionner la quantité d’adjonction d’images (augmentation du gain grâce à la mémoire de capteur). *** Contrast 1/2 *** Cette option peut être réglée si “Off” est sélectionné au paramètre “Shutter Mode”.
Page 38 Options des menus de la caméra (suite) ■ Écran Contrast 2/2 Night-Day Level [Low, Mid, High] Règle le niveau utilisé lors du passage du mode Nuit au mode Jour si Jour/Nuit est réglé sur “Auto”. Contrast 2/2 *** ● Ceci ne peut être configuré que si Jour/Nuit est réglé sur “Auto”.
Page 39 Options des menus de la caméra (suite) ■ Écran Picture 1/3 R Gain, B Gain [–30 à +30] Si “AWB A”, “AWB B” ou “VAR” est sélectionné au paramètre White Balance Mode, la balance des blancs *** Picture 1/3 *** peut être réglée finement une fois que la balance des blancs automatique (AWB) a été...
Page 40 Options des menus de la caméra (suite) ■ Écran Picture 2/3 Remarques ● Lorsque le réglage HDR est modifié, l’image devient temporairement noire et le son est coupé. *** Picture 2/3 *** En outre, la vidéo IP peut s’arrêter pendant environ 30 secondes.
Page 41 Options des menus de la caméra (suite) ■ E.DRS [Off, Low, High] Écran Picture 3/3 Règle la fonction E.DRS, qui fournit une plus grande compensation que ne le fait la fonction DRS lorsque des *** Picture 3/3 *** images ayant des différences significatives entre le clair et le sombre sont affichées.
Page 42 Options des menus de la caméra (suite) ■ Matrice couleur sur 16 axes Matrix Type [Normal, EBU, NTSC, User] Les données de matrice couleur sont chargées, et la (Ces manipulations peuvent être effectuées saturation et la phrase sont corrigées en conséquence. uniquement si Manual1 à...
Page 43 Options des menus de la caméra (suite) ■ Écran System Il s’agit du menu dans lequel les paramètres d’image de sortie de la caméra sont configurés. ## System ## Output Others Return Output Cette option affiche l’écran Output sur lequel sont sélectionnés les paramètres de l’image de sortie de la caméra.
Page 44 Options des menus de la caméra (suite) ■ Priority Mode [IP, SD card, USB, NDI|HX] Écran Output Configurer les réglages pour que la sortie vidéo soit prioritaire. ### Output ### Permet la transmission d’images IP sur des canaux Format 1080/59.94i multiples.
Page 45 Options des menus de la caméra (suite) ● ● Changement du format Changer la fréquence Quand le format est modifié sur l’écran Output par rapport Si la fréquence actuellement sélectionnée est modifiée dans sur l’écran Output, l’écran de confirmation de changement de à...
Page 46 Options des menus de la caméra (suite) ■ Écran Others 1/4 Freeze During Preset [Off, On] Activer/désactiver la fonction d’arrêt sur images lors de la lecture prédéfinie. ### Others 1/4 ### Lorsqu’elle est réglée sur “On”, la lecture prédéfinie est effectuée avec une image fixe précédant immédiatement Install Position Desktop...
Page 47 Options des menus de la caméra (suite) ■ Écran Others 2/4 Image Stabilizer [Off, On] Désactive/Active la fonction de stabilisation d’image numérique. ### Others 2/4 ### Remarques Zoom Mode D.Zoom ● Le champ de vision sera plus étroit si la fonction de Max Digital Zoom ×16 stabilisation d’image est active.
Page 48 Options des menus de la caméra (suite) ■ IR Control [Disable, Enable] Écran Others 3/4 Les opérations pilotées depuis la télécommande sans fil sont réglées ici sur “Enable” ou “Disable”. ### Others 3/4 ### Les opérations sont activées quand l’appareil est mis sous tension depuis un dispositif externe autre qu’une télécommande CAM/BAR Camera...
Page 49 Options des menus de la caméra (suite) ■ Écran Others 4/4 USB Vol. Control [Disable, Enable] Permet d’activer/désactiver la commande du volume (page 116) à l’aide du logiciel de communication lorsque ### Others 4/4 ### l’appareil est utilisé comme webcam. Disable: Audio Permet de désactiver la commande du volume à...
Page 50 Options des menus de la caméra (suite) ■ ■ Écran Maintenance Écran Firmware Version ## Maintenance ## ### Firmware Version ### Firmware Version IP Network Initialize Ver.1.0 Return Return Firmware Version Affiche la version de firmware de l’appareil. Choisir cette option pour afficher l’écran Firmware Version sur laquelle est indiquée la version du micrologiciel utilisé.
Page 51 Options des menus de la caméra (suite) ■ ● Écran IP Network En ce qui concerne l’initialisation Quand “Initialize” est sélectionné sur l’écran Maintenance, ### IP Network ### l’écran Initialize apparaît. IP Address Écran Initialize 192. 168. 0. 10 Subnet Mask ### Initialize ### 255.
Page 52 Tableau des options des menus de la caméra Réglage usine Menu de la caméra Option Réglages possibles Full Auto Manual1 à 3 Top Menu Camera Scene Scene Full Auto Manual1 à Full Auto, Manual1, Manual2, Manual3 Manual3 Contrast Contrast Contrast Mode ---- Auto Auto, Manual...
Page 53 Tableau des options des menus de la caméra (suite) Réglage usine Menu de la caméra Option Réglages possibles Full Auto Manual1 à 3 Top Menu Camera Scene Matrix Matrix 2/3 Matrix Type ---- Normal Normal, EBU, NTSC, User R_R_Yl Saturation ---- –31 à...
Page 54 Tableau des options des menus de la caméra (suite) Réglage usine Menu de la caméra Option Réglages possibles Full Auto Manual1 à 3 Top Menu System Others Others 4/4 Audio Off, On Input Volume Line Middle Mic High, Mic Middle, Mic Low, Line High, Line Middle, Line Low Plugin Power Off, On...
Page 55 Affichage de l’écran web Quand un ordinateur personnel est raccordé à l’appareil, il Affichage de l’écran Web sur un est possible de visualiser les vidéos IP de la caméra ou de ordinateur personnel sélectionner divers réglages à partir du navigateur Web. Les explications ci-dessous utilisent des écrans de Windows Sélectionner une adresse IP pour l’ordinateur personnel (Internet Explorer), mais sont aussi valables pour les écrans...
Page 56 Affichage de l’écran web (suite) Remarque Commuter entre l’écran Live [Live] et l’écran de paramétrage web [Setup] ● Si le logiciel plug-in de visualisation n’est pas déjà installé sur l’ordinateur personnel, un message Lorsque l’écran [Live] s’affiche, cliquer sur la touche de confirmation apparaît avant que l’écran [Live] Pour de plus amples détails sur l’écran de configuration web ne s’affiche.
Page 57 Opérations dans l’écran web L’écran [Live] possède un “single display mode” (mode d’affichage simple) permettant d’afficher des images IP à partir d’une seule caméra et un “multi display mode” (mode d’affichage multiple) affichant des images IP provenant de plusieurs caméras. Voir ci-dessous pour plus de détails sur le mode d’affichage simple et se reporter à...
Page 58 Opérations dans l’écran web (suite) Commutation de menu [Other Menu >>] / Touches Stream [Stream] [Stream Menu >>] Quand [H.264] est sélectionné Ces touches apparaissent uniquement lorsque des Commute les affichages de menu. images H.264 sont affichées. Cliquer sur [Other Menu >>] lorsque le menu Stream est affiché...
Page 59 Opérations dans l’écran web (suite) Touches SD Card Operation [SD Card Operation] Touche de mise sous tension [Power ON] / Effectuer l’enregistrement de la vidéo et de l’audio, Touche de mise en veille [Standby] capturés avec l’appareil, sur une carte SD. Mettre l’appareil sous tension.
Page 60 Opérations dans l’écran web (suite) Zone principale (zone d’affichage de vidéo IP) Le pavé de commande et son clavier Pour régler l’image dans le sens horizontal ou vertical (panoramique horizontal/ vertical), cliquer sur le pavé et les touches avec le bouton gauche de la souris. Plus la partie cliquée se trouve vers l’extérieur du pavé, plus la caméra réagit vite.
Page 61 Opérations dans l’écran web (suite) Préréglage [Preset] Touche de capture d’image Quand l’écran web est ouvert, ceci est vide. Prendre un instantané (image fixe simple) et Quand la position préréglée est sélectionnée par le l’afficher dans une fenêtre séparée. Un menu [Home] menu déroulant et que le bouton [Move] est cliqué, apparaît lorsque vous opérez un clic droit sur...
Page 62 Opérations dans l’écran web (suite) Écran [Live] : Mode d’affichage multiple Dans ce mode, les images de plusieurs caméras peuvent être surveillées sur un écran unique (appelé “multi-fenêtres”). Les images de 4 caméras ou d’un maximum de 16 caméras peuvent être surveillées en une fois. Quand le titre de caméra correspondant à...
Page 63 Configurations de l’écran web Accéder à l’écran de configuration web [Setup] Sortez l’appareil du mode veille en le mettant Cliquer sur le bouton [OK]. sous tension. Cliquer de nouveau sur [OK] lorsque l’écran suivant apparaît. Cliquer sur le bouton [Setup]. (page 56) L’écran de connexion s’affiche.
Page 64 Configurations de l’écran web (suite) Écran de configuration web [Setup] Les paramètres de l’appareil sont sélectionnés sur cet écran. Remarque ● L’utilisation de ce menu de configuration est réservée uniquement aux utilisateurs dont le niveau d’accès est “1. Administrator”. Pour la procédure employée pour définir le niveau d’accès, se reporter à page 88. Touche Basic [Basic] Touche Maintenance [Maintenance] Lorsque vous appuyez sur la touche Basic, l’écran de...
Page 65 Configurations de l’écran web (suite) „ Onglet des réglages de l’horloge Écran de base [Basic] „ [Date&Time] „ Onglet de mode prioritaire [Priority Mode] „ Configurer les réglages de l’horloge. Définir la sortie prioritaire de la vidéo. Réglez l’heure en utilisant une des trois méthodes suivantes: “PC synchronization”, “NTP”...
Page 66 Configurations de l’écran web (suite) Manual - Summer time (daylight saving) „ Onglet de page en direct [Live page] „ Déterminer si l’heure d’été doit être utilisée. Configurer le réglage pour le titre de la caméra. Sélectionner le fuseau horaire correspondant à la région dans laquelle l’appareil doit être utilisé.
Page 67 Configurations de l’écran web (suite) „ Onglet carte SD [SD memory card] Record tally „ Désactiver/activer la fonction permettant au voyant de Configurer les réglages de format de la vidéo à enregistrer Tally de s’allumer pendant l’enregistrement sur une carte sur une carte SD ou initialiser une carte.
Page 68 Configurations de l’écran web (suite) Écran d’image [Image/Audio] „ Onglet des paramètres de vidéo IP „ [Video over IP] Les réglages des images JPEG et des images H.264 ainsi que les réglages liés à la qualité d’image sont sélectionnés sur cet écran. z Initial display settings for “Live”...
Page 69 Configurations de l’écran web (suite) z H.264(1) • H.264(2) • H.264(3) • H.264(4) „ Il existe des restrictions sur la transmission simultanée de JPEG et H.264. Configurer les réglages pour les images H.264. Pour en savoir plus, se reporter à la page 73. Remarque z JPEG(1) •...
Page 70 Configurations de l’écran web (suite) Image capture size Frame rate Sélectionner la résolution des images H.264. Paramétrer la fréquence d’images des images H.264. Les options pouvant être choisies varieront selon le Valeur de réglage: Pour 59.94Hz: paramètre de résolution sélectionné. Valeur de réglage: 5fps, 15fps, 30fps, 60fps Pour 50Hz:...
Page 71 Configurations de l’écran web (suite) ● Relation entre la taille de la capture d’image, la fréquence d’images et le débit binaire H.264 La plage des débits binaires pour les images H.264 pouvant être spécifiés varie en fonction de la résolution. Lorsque la sélection Priority Mode (page 44, page 65) Lorsque la sélection Priority Mode (page 44, page 65) est “IP”, les réglages suivants sont disponibles.
Page 72 Configurations de l’écran web (suite) Transmission type Multicast address Sélectionner le format de transmission des images H.264. Saisir l’adresse IP pour la multidiffusion. Valeur de réglage: Les images et l’audio seront envoyés à l’adresse IP spécifiée. Unicast port Jusqu’à 14 utilisateurs peuvent accéder Valeurs utilisables: (AUTO) simultanément à...
Page 73 Configurations de l’écran web (suite) Liste des paramètres de sortie de transmission de vidéo IP ● Lorsque le “Priority Mode” est réglé sur “IP”, “SD card” ou “USB” Réglages H.264(1) H.264(2)* H.264(3)* H.264(4)* JPEG(1)/JPEG(2)/JPEG(3) Résolution 1920×1080 1920×1080* 1280×720* 1280×720 1280×720 1280×720 1280×720* 640×360*...
Page 74 Configurations de l’écran web (suite) „ Audio [Audio] Plugin Power „ Activer/désactiver l’alimentation PIP. Configurer les paramètres audio. Réglages usine: Off Remarques ● Les images et l’audio ne sont pas synchronisés. Aussi les images et l’audio peuvent-ils être légèrement Désactiver/activer le réglage automatique du volume de décalés.
Page 75 Configurations de l’écran web (suite) „ Écran de réglage d’image/position z Contraste [Contrast] „ „ préréglée [Image/Position] Afficher l’écran de réglage d’image/position préréglée. Image adjust Lorsque vous cliquez sur la touche [Setup], l’écran de Contrast Mode réglage d’image [Image adjust] apparaît. Cette option sert à...
Page 76 Configurations de l’écran web (suite) Shutter Mode z Gain „ Sélectionner la vitesse du mode de la caméra. Le gain d’image est ajusté ici. Cette option est accessible si “Manual” est sélectionné au Dans les endroits trop obscurs, régler le gain vers le haut; paramètre “Contrast Mode”.
Page 77 Configurations de l’écran web (suite) z Picture White Balance Mode „ Le mode de balance des blancs est sélectionné ici. Sélectionner le mode quand la nature de la source lumineuse ou d’autres facteurs produisent des couleurs pas naturelles. Si la couleur blanche servant de référence peut être reconnue, les sujets peuvent être filmés dans des couleurs naturelles.
Page 78 Configurations de l’écran web (suite) Detail Remarques Le détail d’image (netteté de l’image) est réglé ici. ● Quand “Low” ou “High” est sélectionné, le menu Quand “Low” ou “High” est sélectionné, le détail est OSD ne peut pas être affiché pour la vidéo sur amélioré.
Page 79 Configurations de l’écran web (suite) E.DRS Back Light COMP. Règle la fonction E.DRS, qui fournit une plus grande Sélectionner “Off” ou “On” pour la fonction de correction compensation que ne le fait la fonction DRS lorsque des de contrejour. images ayant des différences significatives entre le clair Quand il y a un contrejour, la fonction empêche que la et le sombre sont affichées.
Page 80 Configurations de l’écran web (suite) z Écran User Color Matrix Setup (écran des „ paramètres de la matrice de couleurs) L’écran User Color Matrix Setup s’affiche quand “User” est sélectionné au paramètre “Color Matrix” sur l’écran Image adjust et que le bouton [Setup] est cliqué. B à...
Page 81 Configurations de l’écran web (suite) z Écran de position préréglée [Preset Preset „ position] Effectuer des opérations et des réglages relatifs aux positions préréglées. Pour afficher l’écran de position préréglée, cliquer sur la Ceci sert à sélectionner la position préréglée à touche [Setup] et sélectionner [Preset position] sur l’écran de utiliser à...
Page 82 Configurations de l’écran web (suite) Le pavé de commande et son clavier Preset Setting Pour régler l’image dans le sens horizontal ou vertical (panoramique horizontal/ Preset Speed Table vertical), cliquer sur le pavé et les touches Règle le tableau des vitesses prédéfinies (Slow, Fast). avec le bouton gauche de la souris.
Page 83 Configurations de l’écran web (suite) „ Écran de paramètres du système z Output „ „ Le réglage de cette option prend effet quand la touche [System] [Set] est actionnée. Ce menu présente des options relatives au réglage de phase de genlock et des réglages pour l’image de sortie de la Format caméra.
Page 84 Configurations de l’écran web (suite) z Others Freeze During Preset „ Le réglage de cette option prend effet quand la touche Activer/désactiver la fonction d’arrêt sur images lors de la [Set] est actionnée. lecture prédéfinie. Lorsqu’elle est réglée sur “On”, la lecture prédéfinie est Install Position effectuée avec une image fixe précédant immédiatement le début de la génération de la lecture prédéfinie.
Page 85 Configurations de l’écran web (suite) Image Stabilizer Tally Désactive/Active la fonction de stabilisation d’image La fonction qui allume ou éteint le voyant de Tally en numérique. fonction du signal de contrôle de Tally est réglée ici sur Réglages usine: Off “Enable”...
Page 86 Configurations de l’écran web (suite) CAM/BAR z Protocol „ Basculer entre l’affichage de la barre de couleurs et l’affichage de l’image de la caméra sur le moniteur et Model Select l’écran de configuration Web. Définir le modèle de protocole pour la communication Valeur de réglage: Camera, Colorbar série standard.
Page 87 Configurations de l’écran web (suite) IP address Écran de configuration multi-fenêtres Saisir ici l’adresse IP de la caméra dont les images [Multi-screen setup] doivent être affichées sur l’écran multi-fenêtres ou le nom de l’hôte. Il est possible d’enregistrer jusqu’à quatre Les caméras dont les images doivent être affichées sur groupes de caméras, chaque groupe étant composé...
Page 88 Configurations de l’écran web (suite) User name [1 à 32 caractères demi-chasse] Écran de gestion des utilisateurs [User Saisir le nom de l’utilisateur ici. mng.] Entrer le paramètre à l’aide de la touche [Set]. ● Pour les détails sur les caractères utilisables, se Les utilisateurs et ordinateurs personnels (adresse IP) reporter à...
Page 89 Configurations de l’écran web (suite) „ Écran d’authentification de l’hôte [Host „ Écran de flux prioritaire [Priority „ „ auth.] stream] Cliquer sur l’onglet [Host auth.] de l’écran de gestion Cliquer sur l’onglet [Priority stream] de l’écran de gestion utilisateur [User mng.]. utilisateur [User mng.].
Page 90 Configurations de l’écran web (suite) z IPv4 network „ Écran de configuration du réseau [Network] DHCP Configurer les paramètres du réseau sur l’écran de Choisir si la fonction DHCP doit être utilisée ou non en configuration du réseau. sélectionnant “On” ou “Off” ici. Régler le serveur DHCP L’écran de configuration du réseau se compose de deux de manière que la même adresse IP ne puisse pas être onglets, [Network] et [Advanced].
Page 91 Configurations de l’écran web (suite) DHCPv6 Choisir ici si l’adresse du serveur DNS doit être obtenue Activer/désactiver la fonction DHCP pour IPv6. automatiquement (Auto) ou manuellement (Manual). Configurer le serveur DHCP de telle sorte que la même Si “Manual” est sélectionné, les réglages de DNS doivent adresse IP ne soit pas paramétrée pour un ordinateur être effectués.
Page 92 Configurations de l’écran web (suite) HTTP max segment size(MSS) Recommended network setting for internet Sélectionner si la taille maximale des segments (MSS) Effectuer les paramétrages recommandés pour connecter transmis par la caméra à l’aide de HTTP lors d’une la caméra à internet. visualisation des images doit être limitée.
Page 93 Configurations de l’écran web (suite) „ Écran de configuration du réseau Directory name „ Saisir le nom du répertoire dans lequel enregistrer les avancée [Advanced] données vidéo à envoyer. Cliquer sur l’onglet [Advanced] dans l’écran de configuration Nombre maximal de 0 à...
Page 94 Configurations de l’écran web (suite) z NTP NTP server address „ Les paramétrages relatifs à l’adresse de serveur NTP et Lorsque [Manual] est sélectionné dans [NTP server au numéro de port sont effectués. address setting], saisir l’adresse IP ou le nom d’hôte du serveur NTP.
Page 95 Configurations de l’écran web (suite) z UPnP z HTTPS „ „ Cet appareil prend en charge UPnP (Universal Plug and Utiliser la fonction HTTPS active le cryptage de l’accès à Play). Utiliser la fonction UPnP permet aux paramètres la caméra et améliore la sécurité des communications. suivant d’être configurés automatiquement.
Page 96 Configurations de l’écran web (suite) CA Certificate - CA Certificate install HTTPS port Cette option permet d’afficher les informations relatives Le numéro de port à utiliser avec HTTPS est défini ici. aux certificats de serveur (certificats de sécurité) délivrés Numéros de port pouvant être sélectionnés: 1 à 65535 par une autorité...
Page 97 Configurations de l’écran web (suite) „ Paramètres HTTPS [HTTPS] „ Cette option permet de crypter l’accès à la caméra et de paramétrer HTTPS afin d’améliorer la sécurité des communications. Le paramétrage de HTTPS s’effectue en suivant la procédure décrite ci-dessous. 1.
Page 98 Configurations de l’écran web (suite) „ Générer une clé CRT (clé de chiffrement Remarques „ SSL) [CRT key generate] ● Effectuer les procédures 1 à 3 pour modifier (mettre à jour) la clé CRT générée. Comme la clé CRT, Remarques le certificat auto-signé...
Page 99 Configurations de l’écran web (suite) „ Générer un certificat auto-signé Remarques „ [Self-signed Certificate - Generate] ● Le caractères pouvant être utilisés dans [Common Name], [Country], [State], [Locality], [Organization] Remarque et [Organizational Unit] sont les chiffres de 0 à 9 ●...
Page 100 Configurations de l’écran web (suite) „ Générer une demande de signature de Remarques „ certificat (CSR) ● Lorsque vous utilisez un certificat de serveur, les [CA Certificate - Generate Certificate informations à saisir doivent se conformer aux prescriptions de l’autorité de certification (CA) à Signing Request] laquelle la demande sera effectuée.
Page 101 Configurations de l’écran web (suite) „ Installer un certificat de serveur Remarques „ [CA Certificate - CA Certificate install] ● Le nom d’hôte enregistré sur le certificat de serveur installé s’affiche dans [CA Certificate] - [Information]. Remarques Les éléments suivants s’affichent également en ●...
Page 102 Configurations de l’écran web (suite) „ Paramétrer la méthode de connexion „ Accéder à la caméra via HTTPS „ „ [Connection] Lancer le navigateur web sur votre ordinateur personnel. Paramétrer la méthode d’accès à la caméra dans [Connection]. Saisir l’adresse IP de la caméra dans la barre HTTP: Seule une connexion HTTP est possible.
Page 103 Configurations de l’écran web (suite) z Installer le certificat de sécurité Cliquer sur [Certificate Error] dans l’URL, puis „ sur [View certificates]. Lorsque vous utilisez HTTPS pour accéder à la caméra, l’écran d’avertissement de sécurité s’affichera si le certificat de sécurité de ladite caméra n’a pas été installé sur votre ordinateur personnel.
Page 104 Configurations de l’écran web (suite) Cliquer sur [Next], affiché sur l’assistant Cliquer sur [Next]. d’importation de certificat. Cliquer sur [Finish]. Remarque ● Avec Internet Explorer 10 et 11, sélectionner [Save destination], puis cliquer sur [Next]. Sélectionner [Place all certificates in the following store] et cliquer sur [Browse].
Page 105 Configurations de l’écran web (suite) [Error log] Écran de maintenance [Maintenance] Parmi les diverses opérations de maintenance réalisées sur cet écran, on peut citer les vérifications des relevés du système, la mise à jour de la version du système et l’initialisation de l’appareil.
Page 106 ● En ce qui concerne les logiciels servant à la mise Firmware version à niveau de la version, utiliser les fichiers suivants Affiche la version de firmware de l’appareil. spécifiés par Panasonic Corporation. UPDATE.HDC Activation counter ● Ne pas mettre l’appareil hors tension pendant la Afficher combien de fois l’activation a été...
Page 107 Configurations de l’écran web (suite) „ Écran de confirmation d’état [Status] „ Écran de réinitialisation aux valeurs par „ „ Vérifier l’état de l’appareil. défaut [Default reset] Cet écran sert à initialiser les données de réglage de l’appareil et à redémarrer l’appareil. Reset to the default (Except the network settings) z UPnP...
Page 108 Configurations de l’écran web (suite) „ Écran de paramètres de réinitialisation Upload „ Les fichiers contenant les paramètres de l’appareil, qui [Backup] ont été sauvegardés dans l’ordinateur personnel par la Cet écran permet de sauvegarder les paramètres de fonction Download, sont chargés. l’appareil sur un ordinateur personnel, ou de charger dans Cliquer sur le bouton [Browse] pour afficher la boîte de la caméra les paramètres sauvegardés sur un ordinateur...
Page 109 Configurations de l’écran web (suite) „ Écran d’activation [Activate] „ Vous pouvez effectuer l’activation (enregistrer un code clé de déverrouillage) pour ajouter des fonctions disponibles. Pour en savoir plus, se reporter à “Activation” (page 123). Download Obtenir le numéro de série et autres informations de la caméra distante.
Page 110 Enregistrement et lecture d’une carte mémoire L’appareil peut enregistrer et lire le format MP4 de/vers les Insertion et éjection d’une carte SD cartes SD suivantes compatibles avec les normes SD. (accessoire optionnel) ● Régler le mode prioritaire sur “SD card” avant l’utilisation. Pour en savoir plus, se reporter à...
Page 111 Enregistrement et lecture d’une carte mémoire (suite) ● Si l’écran web est mis à jour pendant l’enregistrement, Commencer et arrêter l’enregistrement en l’affichage passe au menu Other de l’écran Live. cliquant sur le bouton [Rec] et le bouton [Stop] ● Lorsque l’appareil enregistre sur une carte mémoire de l’élément “SD Card Operation”.
Page 112 Enregistrement et lecture d’une carte mémoire (suite) Lecture Écran Play List Sélectionner le contenu individuellement. Sélectionner tout le contenu. Passe à la première page. Retourne à la page précédente. Passe à la page suivante. Passe à la dernière page. Affiche le nombre Cliquer sur le bouton [Play List] de l’élément “SD de pages.
Page 113 Enregistrement et lecture d’une carte mémoire (suite) Téléchargement d’un fichier Cliquer sur ce bouton sur l’écran de lecture pour télécharger le fichier en cours de lecture sur l’ordinateur personnel qui est connecté. Spécifier la destination d’enregistrement sur l’ordinateur personnel. ● Si le téléchargement ne démarre pas et si aucune opération n’a lieu pendant un certain temps, le téléchargement risque d’être impossible.
Page 114 Fonctions de la webcam L’appareil peut être utilisé en tant que webcam en le Saturation [Saturation] branchant sur un ordinateur personnel, ou autre dispositif, Ceci vous permet de définir une fonction équivalente à équipé d’un câble USB commercial. “Chroma Level” des menus de la caméra et des réglages web.
Page 115 Fonctions de la webcam (suite) Ouverture (diaphragme) [Aperture (Iris)] Commande de caméra [Camera Control] Le diaphragme de l’objectif peut être réglé manuellement. Plage de réglage: 1 (minimum) à 2731 (ouvert) Zoom [Zoom] ● Si cet élément est en mode auto, le diaphragme de Ceci vous permet d’agrandir (zoom avant) et de réduire l’objectif est en réglage automatique et “Contrast Mode”...
Page 116 Fonctions de la webcam (suite) Remarques Mixeur d’entrée audio [Audio Input Mixer Properties] ● En mode prioritaire USB, la transmission des images H.264 est impossible pour la vidéo IP. Activer/Désactiver (Sourdine) [Enable] ● Lorsque l’appareil est connecté via USB, la Le signal d’entrée audio de l’appareil qui est branché...
Page 117 ● Pour connaître les dernières informations sur la compatibilité des systèmes d’exploitation et des navigateurs Web, accéder au service d’assistance du site web suivant. http://pro-av.panasonic.net/ ● Utiliser un navigateur web standard avec un terminal Quand ce bouton est actionné, les commandes servant aux opérations de panoramique horizontal/vertical Android.
Page 118 Affichage de l’écran Web à l’aide d’un terminal mobile (suite) Préréglage Commutation de résolution Quand ce bouton est actionné, les commandes servant Quand ce bouton est actionné, les commandes servant à à sélectionner les positions préréglées s’affichent sur sélectionner la résolution s’affichent sur l’écran. l’écran.
Page 119 Affichage de l’écran Web à l’aide d’un terminal mobile (suite) Diaphragme Mise au point Quand ce bouton est actionné, les commandes servant à Quand ce bouton est actionné, les commandes servant à effectuer la mise au point s’affichent sur l’écran. manipuler le diaphragme s’affichent sur l’écran.
Page 120 Affichage de l’écran Web à l’aide d’un terminal mobile (suite) Remarques Manipulation du menu de la caméra (menu ● Si le numéro de port HTTP n’est plus “80” suite à une OSD) modification, saisir “http://<adresse IP>:<numéro de port>/mobile/” pour spécifier le numéro de port de l’appareil.
Page 121 Limiteurs ■ Cet appareil présente des réglages (appelée “limiteurs”) qui Utilisation de base des limiteurs restreignent les mouvements de panoramique horizontal et vertical. Appuyer sur la touche [MENU]. Suivant l’endroit où l’appareil a été installé, un sujet que Taper légèrement sur la touche (au lieu de l’enfoncer). l’utilisateur ne veut pas filmer peut se trouver dans la plage Si elle est tenue enfoncée pendant 2 secondes, un menu de déplacement.
Page 122 Limiteurs (suite) ■ ■ Pose des limiteurs Annulation des limiteurs Les positions des limiteurs peuvent être définies en Les limiteurs qui sont posés peuvent être annulés en procédant comme suit. procédant comme suit. Quand une position est définie, le voyant de Tally clignote Quand un limiteur est annulé, le voyant de Tally clignote deux une fois.
Page 123 “SERIAL.LST” (fichier du numéro de série de l’appareil) est téléchargé vers l’ordinateur personnel. Se connecter au site suivant de génération de code d’activation depuis le navigateur web. https://panasonic.biz/cns/sav/actkey_e/ Obtenir le code d’activation selon la procédure affichée sur le site. Le code d’activation “ACTIVE.LST” est téléchargé vers l’ordinateur personnel.
Page 124 Activation (suite) Activation de l’appareil Vérification que l’activation est complète Cliquer sur [Setup]  [Maintenance]  [Product info.] sur l’écran web. Cliquer sur [Browse] de l’élément “Upload”, puis spécifier le dossier dans lequel “ACTIVE.LST” est stocké. Cliquer sur le bouton [Execute] de l’élément “Upload”.
Page 125 Diagnostic de panne ● Fonctionnement Pages de Symptôme Cause et action à prendre référence ● L’adaptateur secteur est-il fermement raccordé à la prise secteur? ––– ● La fiche d’alimentation de l’adaptateur secteur est-elle branchée ––– correctement? ● Le câble du réseau pour le dispositif d’alimentation compatible PoE+ <Les bases>...
Page 126 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence ● L’installation autonome (Desktop) a-t-elle été sélectionnée Pages 46, 84 correctement? L’appareil tourne dans la direction opposée à ● Le réglage d’inversion peut avoir été établi au niveau du panneau de celle actionnée commande si l’appareil est raccordé...
Page 127 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence ● L’accès est-il effectué via “http://” alors que la fonction HTTPS est activée? Page 102  Effectuer l’accès via “http://” lors de l’utilisation de la fonction HTTPS. La saisie du numéro de port est également requise.
Page 128 Diagnostic de panne (suite) ● Vidéo/Audio Pages de Symptôme Cause et action à prendre référence ● L’appareil est-il connecté correctement aux autres dispositifs <Les bases> raccordés? Pages 17 à 24 Aucune image n’est ● Si le système est configuré de manière que l’image soit également affichée ou les images commutée quand la caméra à...
Page 129 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence Les images ● Il ne s’agit pas d’une défaillance. apparaissent  Ce qui se passe avec le système PsF (progressive segmented saccadées quand le frame), c’est que les mêmes images que le système progressif sont –––...
Page 130 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence ● Ce phénomène de papillotement (flicker) peut se produire sous la lumière produite par un éclairage fluorescent, des ampoules au mercure ou d’autres types de tubes à décharge. Dans ces cas-là, il est recommandé...
Page 131 Diagnostic de panne (suite) ● Vidéos IP Pages de Symptôme Cause et action à prendre référence [Sous un environnement Windows] <Les bases> ● Le logiciel plug-in de visualisation est-il installé? Page 46  Installer le logiciel plug-in de visualisation. [Sous un environnement Windows] ●...
Page 132 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence [Sous un environnement Windows] ● Appuyer sur la touche [F5] du clavier de l’ordinateur personnel pour demander l’obtention des réglages. ––– [Sous un environnement Mac] ● Appuyer sur les touches [Command] + [R] du clavier de l’ordinateur personnel pour demander l’obtention des réglages.
Page 133 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence ● Le nom d’utilisateur ou le mot de passe a-t-il été modifié?  Si vous modifiez le nom d’utilisateur ou le mot de passe de l’utilisateur actuellement connecté depuis un navigateur web distinct tandis qu’il a Page 88 accès à...
Page 134 Diagnostic de panne (suite) Pages de Symptôme Cause et action à prendre référence [Sous un environnement Windows] ● Cela peut se produire du fait de la combinaison de l’adaptateur d’affichage et du pilote de l’ordinateur personnel.  Si cela se produit, mettre à niveau le premier adaptateur d’affichage avec la version la plus récente.
Page 135 ● Sélectionner [Allow]. ––– “This website wants to run the following add-on : ‘Web’ publié par ‘Panasonic System Networks Co., Ltd.’.” Pour Internet Explorer 8.0: ● Cliquer sur la barre d’information et sélectionner [Always Le message suivant est affiché dans Allow Pop-ups from This Site].
Page 136 Index Access level ..............88, 89 Date & Time ..............105 Activate ................109 Date&Time ................ 65 Activation ................89 Day/Night .............. 36, 38, 76 Activation counter ............106 Default gateway ............90, 91 Advanced ................93 Default Gateway ............... 51 AGC Max Gain ............
Page 137 Index (suite) Focus Mode ..............46, 85 Format ..............44, 67, 83 MAC address ..............106 Frame Mix ..............37, 76 Maintenance ............. 35, 105 Frame rate ................ 70 Manual ................91 Freeze During Preset ..........46, 84 Manual - Date/time ............65 Frequency ..............
Page 138 Index (suite) Power Line Frequency (Anti Flicker) ....... 114 Power ON ..............59, 64 Tally ................47, 85 Préréglage ..............118 Tilt ................... 115 Preset ................. 61, 81 Time adjustment interval ..........94 Preset position ............75, 81 Top Menu ................35 Preset Scope ............
Page 139 Memo 139 (F)

Ce manuel est également adapté pour:

Aw he38hkpc Aw he38hwe Aw he38hke

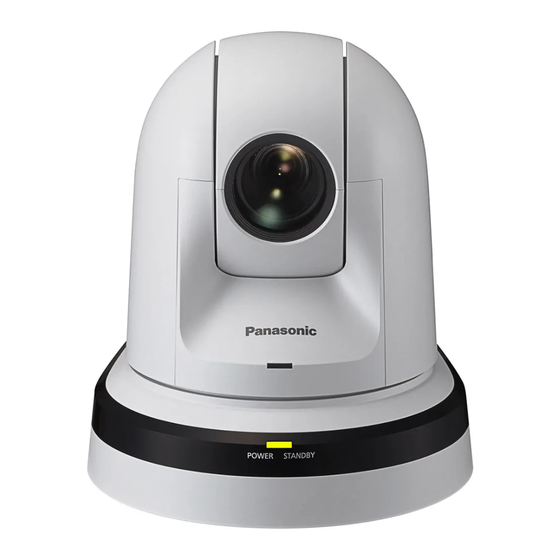

Panasonic AW HE38HWPC Mode D'emploi
