Desserrez mais ne retirez pas la Vis de M4 x 16mm
(101) indiquée. Faites légèrement glisser le Capteur
Magnétique (38) pour le rapprocher ou l'éloigner de
l'Aimant (43), puis resserrez la Vis. Ensuite, bran-
chez le cordon d'alimentation, placez l'interrupteur
sur la position Reset (réinitialisé), et faites légèrement
balancer la Poulie (19) vers l'avant et vers l'arrière pour
permettre à l'Aimant de passer plusieurs fois devant le
Capteur Magnétique.
Répétez ces étapes jusqu'à ce que la console affiche
des données exactes. Lorsque le capteur magnétique
est correctement ajusté, placez l'interrupteur sur la
position Off (éteint), débranchez le cordon d'alimen-
tation, puis réattachez le disque gauche. Ensuite,
branchez le cordon d'alimentation.
COMMENT AJUSTER LA COURROIE DE TRACTION
Si les pédales dérapent quand vous pédalez, même
lorsque la résistance est réglée au degré le plus élevé,
le réglage de la courroie de traction pourrait s'avérer
nécessaire.
Pour ajuster la courroie de traction, placez d'abord
l'interrupteur sur la position Off (arrêt) et débran-
chez le cordon d'alimentation.
Voir l'étape d'assemblage 16 à la page 15. Servez-
vous d'un tournevis plat pour retirer le Couvercle du
Panneau (75) et l'Embout du Couvercle du Panneau
(118).
Ensuite, voir l'étape 15 de l'assemblage à la page
15, puis retirez les Boîtiers Extawérieur et Intérieur
de la Jambe PSC Droit (69, 83).
Ensuite, voir l'étape 12 de l'assemblage à la page
13, puis retirez le Bras de la Pédale Droite (58) de la
Jambe PSC Droite (60).
Voir le SCHÉMA DÉTAILLÉ B à la page 38 et le
SCHÉMA DÉTAILLÉ A à la page 37. Retirez le Bras
Droit du Rouleau (59) du Bras du Pédalier (20) droit.
Puis, retirez doucement l'ensemble du Bras Droit du
Rouleau de l'elliptique.
Voir le SCHÉMA DÉTAILLÉ C à la page 39. Retirez
les Vis de M4 x 19mm (5) et la Vis de M4 x 48mm
(107) des Panneaux Gauche et Droit (73, 74). Puis,
retirez le Panneau Droit.

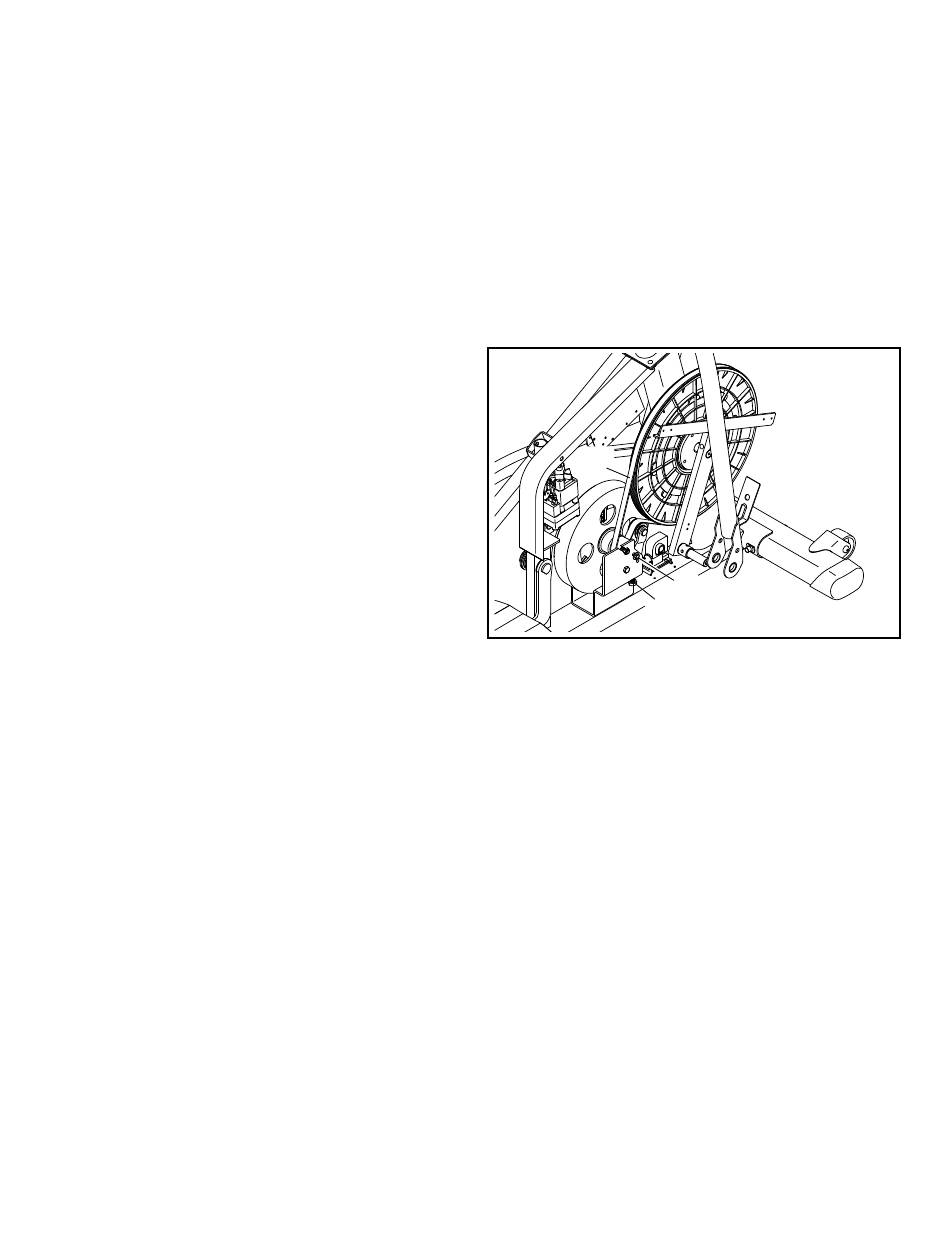

Ensuite, localisez et desserrez la Vis du Tendeur (89).
Serrez la Vis de Réglage de la Courroie (91) jusqu'à
ce que la Courroie de Traction (113) soit bien tendue.
Resserrez ensuite la Vis du Tendeur.
113
Réinstallez le panneau droit, le bras du rouleau droit, le
bras de la pédale droite, l'embout du couvercle du pan-
neau et le couvercle du panneau. Ensuite, branchez le
cordon d'alimentation
32
89
91
