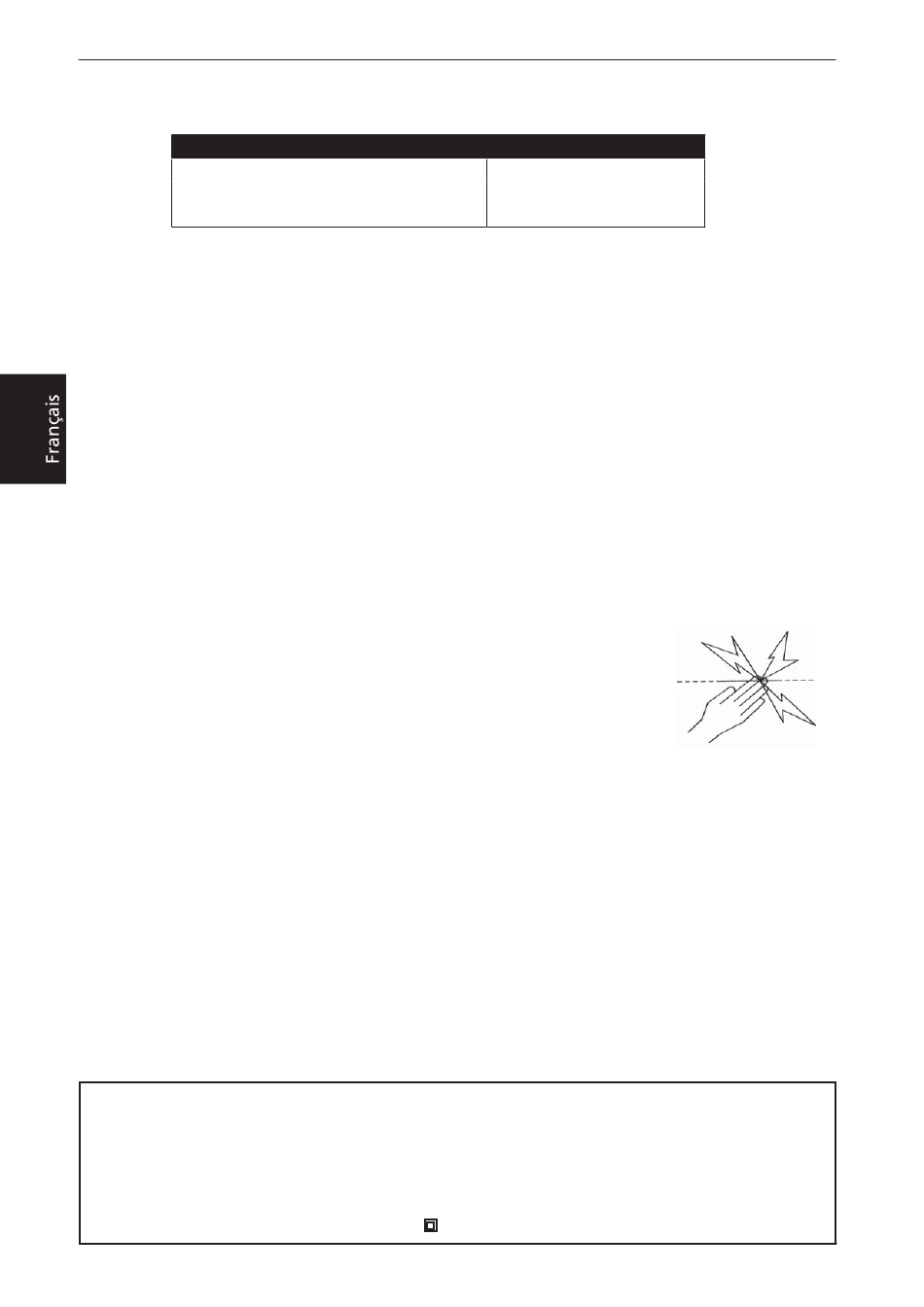

Information Importante
• Si les fils de raccordement et les fils de clôture électrique sont installés près d'une ligne d'alimentation électrique
aérienne, les espacements ne doivent pas être inférieurs à ceux indiqués ci-après :
Dégagements minimaux sous les lignes aériennes de transport d'électricité
Tension sur la ligne électrique
1 000 volts ou moins
Plus de 1 000 volts jusqu'à 33 000 volts
Plus de 33 000 volts
• Si les fils de raccordement et les fils de la clôture électrique sont installés près d'une ligne d'alimentation
aérienne, leur hauteur par rapport au sol ne doit pas dépasser 3m.
Cette hauteur est applicable de part et d'autre de la projection orthogonale des conducteurs les plus éloignés
de la ligne d'alimentation à la surface du sol, pour une distance de :
- 2m pour les lignes d'alimentation sous tension nominale n'excédant pas 1000V ;
- 15m pour les lignes d'alimentation sous tension nominale excédant 1000V
• Les clôtures électriques animales destinées à dissuader les oiseaux, à retenir des animaux de compagnie ou
à éduquer des vaches par exemple nécessitent seulement un électrificateur à basse tension pour obtenir des
performances satisfaisantes et sans danger.
• Dissuasion des oiseaux : Lorsque l'électrificateur est utilisé pour alimenter un système destiné à dissuader les
oiseaux de se percher sur des bâtiments, ne pas raccorder de conducteur à la terre. Un interrupteur doit être
installé pour offrir un moyen d'isoler l'électrificateur de tous les piquets d'alimentation et des panneaux de
mise en garde clairs doivent être installés à tous les points où des personnes peuvent facilement accéder aux
conducteurs.
• Le câblage de clôture doit être installé à bonne distance des lignes téléphoniques ou télégraphiques et des
antennes radio.
• Lorsque qu'une clôture électrique animale croise un passage public, une barrière non électrifiée doit être
intégrée à la clôture électrique à cet endroit ou un passage par un échalier doit être amménagé. Les fils
électriques adjacents à ces passages doivent porter des panneaux de mise en garde (G602).
• Chaque section de clôture située le long d'une voie publique, doit comporter des plaquettes de signalisation
solidement fixées soit à la clôture, soit aux poteaux de celle-ci, à intervalles réguliers.
• La taille des plaquettes de signalisation doit être au minimum de 100mm x 200mm.
• La couleur de la plaquette de signalisation doit être de couleur jaune,
recto-verso. L'inscription doit être de couleur noire, et doit comporter :
- L'indication : "ATTENTION, clôture électrique" ou,
- Le symbole montré:
• L'inscription doit être indélébile, apparente sur les deux faces de la
plaquette de signalisation et doit être d'une hauteur minimale de 25mm.
• Vérifier que tout l'équipement accessoire fonctionnant sur secteur raccordé au circuit de la clôture électrique des
animaux offre un niveau d'isolation entre le circuit de la clôture et l'alimentation sur secteur équivalent à celui
fourni par l'électrificateur.
• Une protection contre les intempéries doit être prévue pour l'équipement auxiliaire à moins que cet équipement
est certifié par le fabricant comme étant apte à une utilisation en extérieur, et est de type avec un degré
minimum de protection IPX4.
Cet électrificateur est conforme aux réglementations de sécurité internationales et il est fabriqué selon les normes
internationales.
Gallagher se réserve le droit de modifier les spécifications sans préavis afin d'améliorer la fiabilité, les fonctionnalités
ou le concept. E & OE.
L'auteur remercie la Commission Electrotechnique Internationale (IEC) de lui permettre de reproduire les informations contenues
dans sa Publication Internationale 60335-2-76 ed.2.0 (2002). Tous ces extraits sont la propriété de l'IEC, Genève, Suisse. Tous droits
réservés. Des informations supplémentaires sur l'IEC sont disponibles sur www.iec.ch. L'IEC ne peut être tenue pour responsable de
l'insertion ou du contexte dans lequel ces extraits et leur contenu sont reproduits par l'auteur, de même que l'IEC n'est en aucun
cas responsable des autres contenus ou de leur exactitude
Conservez ces instructions.
DANGER: RÉPARATION D'APPAREILS À DOUBLE ISOLATION:
Dans un électrificateur à double isolation, deux systèmes d'isolation sont installés au lieu d'une mise à la terre.
Aucun équipement de mise à la terre n'est prévu sur le câble d'alimentation d'un électrificateur à double isolation,
et aucun équipement de mise à la terre ne doit être ajouté à l'électrificateur. La réparation d'un électrificateur à
double isolation nécessite un soin extrême et une bonne connaissance du système, et elle doit être faite uniquement
par du personnel qualifié. Les pièces de remplacement d'un électrificateur à double isolation doivent être identiques
aux pièces d'origine. Un électrificateur à double isolation est marqué des mots «DOUBLE ISOLATION» ou «DOUBLE
INSULATION». Le symbole de double isolation
16
Dégagement en mètres
3
4
8
.
peut également apparaître sur l'appareil.
