Comment fonctionne ...

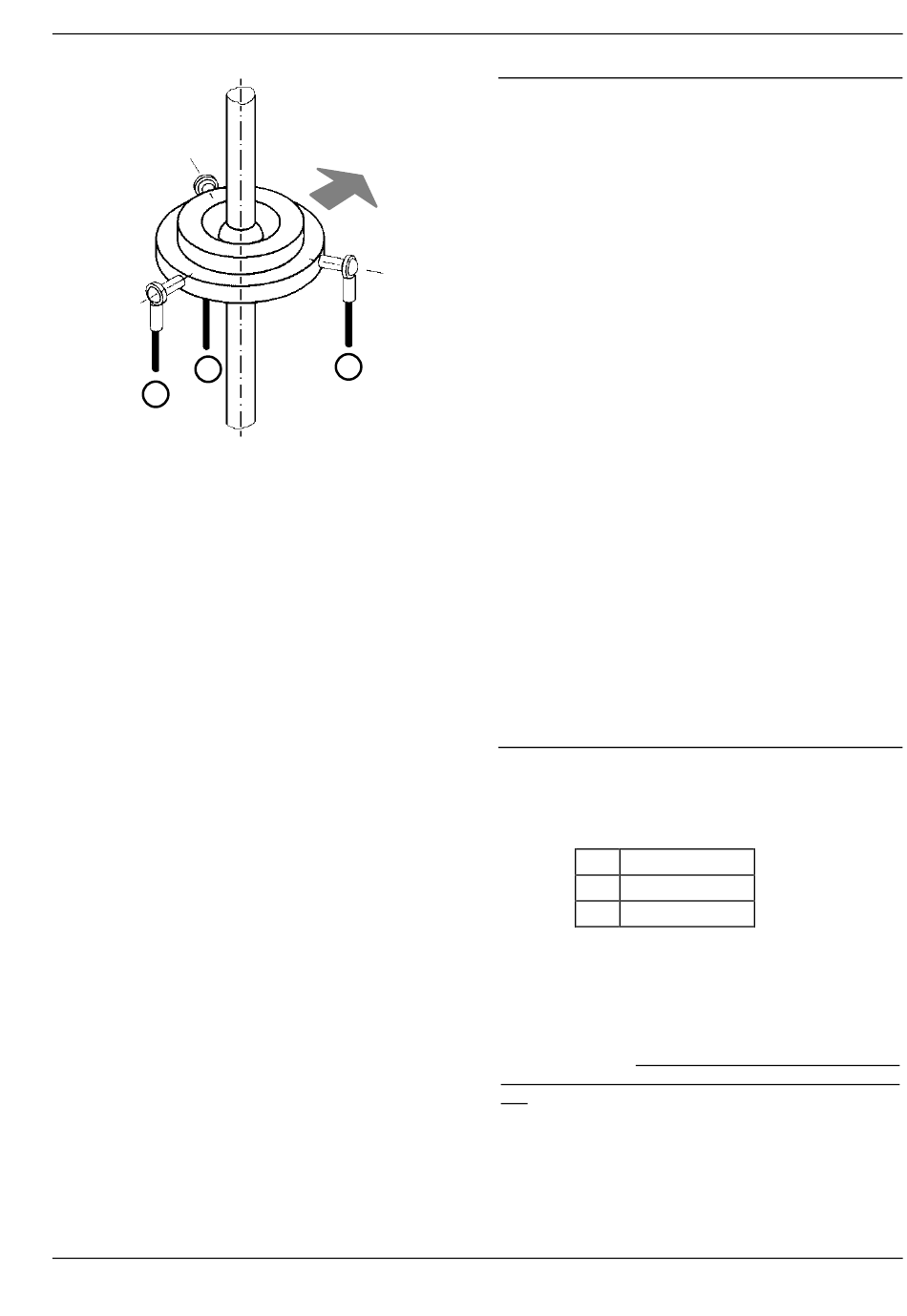

Une tête à 120° se présente de la manière suivante:
6
3
Les servos 2 et 6 participent à tous les mouvements
du plateau cyclique étant donné qu'ils ne sont attri-
bués ni au sens de vol, ni perpendiculairement au
sens de vol.
Si le plateau doit être basculé perpendiculairement au
sens de vol (LATERAL) seuls les servos 2 et 6 agis-
sent. Dans le mixage du servo 3 il faut donc sup-
primer la part LATERAL.
Encore une chose importante pour le
LONGITUDINAL et le LATERAL:
Si vous bougez le manche de commande du
LONGITUDINAL le plateau cyclique ne doit basculer
que vers l'avant ou vers l'arrière Il ne doit rien se
passer dans le sens vertical sinon vous avez une part
de PAS.
De ce fait, en LONGITUDINAL les servos 2 et 6 doi-
vent avoir une course inférieure à celle du servo 3.
L'ampleur de la course peut se calculer facilement.
Nous supposons que le servo 3 est commandé avec
un LONGITUDINAL de 100%. La course pour le ser-
vo 2 se calcule ainsi:
Course en % = cos (60°) * 100
Votre calculette vous donne une valeur de 0,5 pour
Cosinus 60°. La part de LONGITUDINAL pour le ser-
vo 2 doit donc être réduite à 50%.
Le Servo 6 est à 300°. Le Cosinus est également 0,5.
La part de LONGITUDINAL doit donc également
comporter 50%
Pour le LATERAL la part de mixage dans les servos 2
et 6 doit être modifiée:
Course en % = sin (60°) * 100
Le Sinus 60° est 0,86. La part de LATERAL pour les
servos 2 et 6 doit être réglée à 86%.. Suer les modè-
les de base (9. Trainer 120° et Heli 120°) nous avons
indiqué 83%. Comme les deux parts sont identiques
cette petite différence ne joue aucun rôle.
Sens de vol
2
- 19 -
Comment fonctionne un mixage
Les paragraphes ci-dessous doivent faciliter la com-
préhension, notamment de l'utilisation de chaque
mixage sur un hélicoptère et comment ils fonction-
nent.
Nous distinguons trois types de mixages:
1. Mixages terminés
MIXTETE, TETE HEIM, DYN.GAZ
2. Mixages complémentaires
3. MIX-PAS, ROTOR ARRIERE, HELI-GAZ
4. Mixages libres
5. SERVOMIX et MULTIMIX
Les mixages libres n'autorisent aucune modifica-
tions de la manière et du nombre de part de mixages.
Les valeurs des parts sont néanmoins réglables.
Les mixages complémentaires n'autorisent non plus
des modifications de la manière et du nombre de part
de mixages. Les valeurs des parts de mixage dépen-
dent de l'état de vol et peuvent être modifiées, coté
éléments de commande, dans le Menu de réglage
des courbes.
Les mixages libres (comme le nom l'indique) peu-
vent être "montés" comme vous l'entendez. Si un des
mixages terminés (ou mixages complémentaires)
correspond à peu de chose près à ce que vous sou-
haitez, vous pouvez même utiliser celui-ci comme
part de mixage pour un mixage libre. Sur nos modè-
les de base nous avons utilisé cela pour MIX-
ARRIERE. Là, le mixage complémentaire ROTOR
ARRIERE est mélangé à l'ANTICOUPLE, puis trans-
mis au servo du rotor arrière.
MIXTETE
MIXTETE
Utilisez ce mixage si le plateau cyclique de votre
hélicoptère est commandé par 3 ou 4 servos (tête
CPM). Toutes les trois fonctions de commande pour
le plateau cyclique sont mélangées dans ce mixage. Il
s'agit de:
1
V-LONGITUD.
2
V-LATERAL
3
MIX-PAS
Le V devant LATERAL et LONGITUDINAL signifie
"virtuell". Cela veut dire que pour ces deux parts de
mixage la rotation "virtuelle" du plateau cyclique est
déjà préparée.. La rotation du plateau cyclique est
réglée avec les éléments de commande LATERAL ou
LONGITUDINAL. La rotation du plateau cyclique est
préréglée à 0° et peut être différente à chaque état de
vol.
