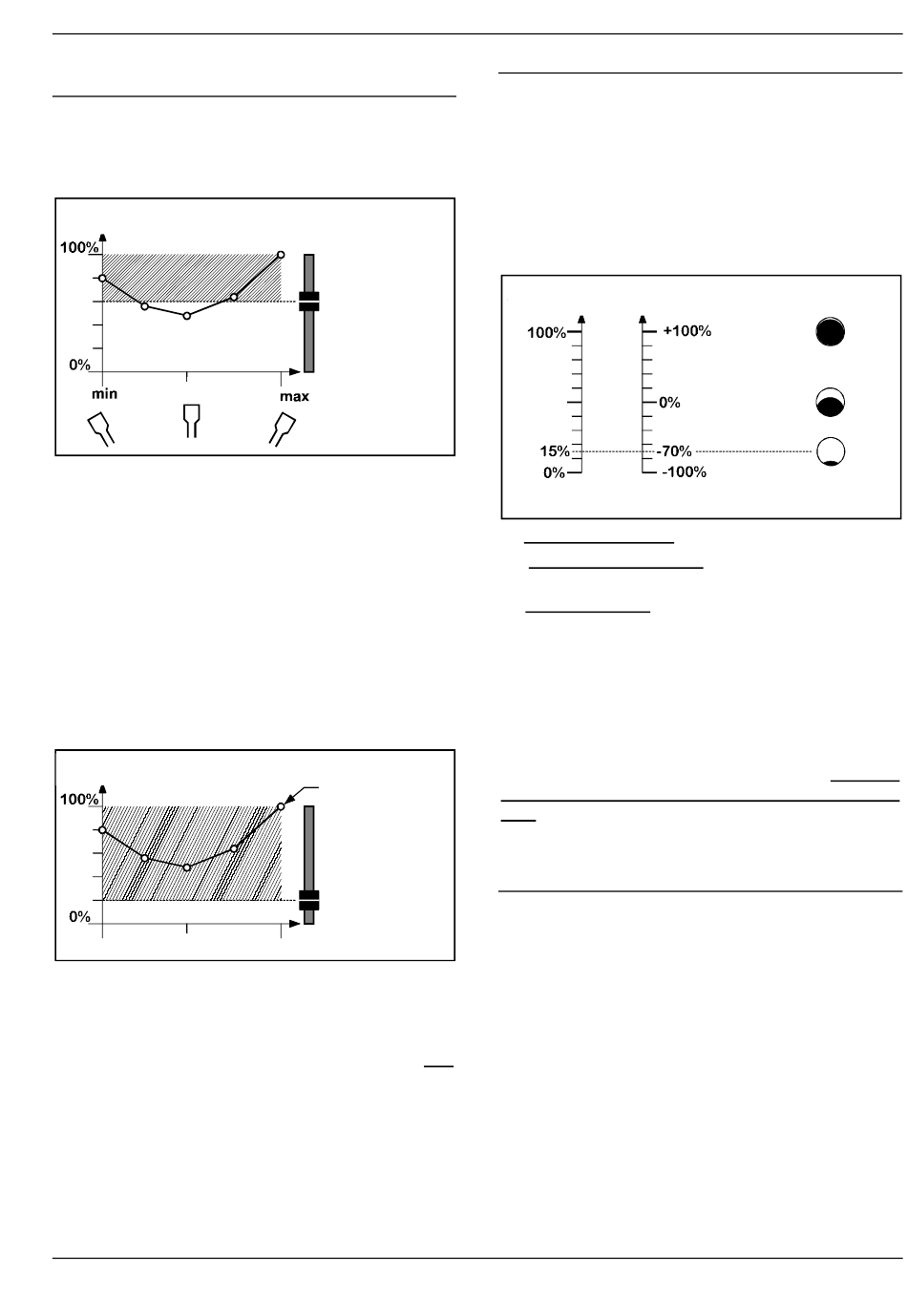

Comment fonctionne PRESELECTION
GAZ:
L'élément de commande PRESELECTION GAZ li-
mite la course du servo de gaz. Le manche de com-
mande du PAS ne prend la priorité à la courbe des
gaz que si la valeur correspondante est inférieure la
valeur limite donnée par la présélection des gaz.
Effet de la présélection
PAS
La plage hachuré sur le diagramme ci-dessus est
condamnée pour le servo des gaz, si le curseur pour
le présélection gaz est dans la position indiquée.
Les gaz seront donc limités à la valeur définie par
l'élément de commande PRESELECTION GAZ
(courbe dans la partie hachurée). Sur le diagramme il
s'agit d'environ 60%.
Vers le milieu, la courbe des gaz se trouve en des-
sous de la limite. Là, le servo des gaz réagira aux
mouvements du manche de commande du PAS.
Si vous avez retiré complètement PRESELECTION
GAZ (par exemple pour démarrer le moteur) le servo
des gaz ne réagira plus au manche de commande du
PAS.
Effet de la présélection
Dans cet exemple, les gaz sont à environ 20%.
Vous pouvez également remarquer, qu'avec l'élément
de commande PRESELECTION GAZ, on peut ré-
duire les gaz à 0%. De cette manière, le moteur peut
donc être coupé. Dans la version 1.0, il n'y avait que
cette solution. Ce n'est qu'à partir de la version 2.0
qu'il étatit possible d'enregistrer une valeur pour le
ralenti.
E.C.
PRESEL.GAZ
CURBE GAZ
CURBE GAZ
E.C.
PRESEL.GAZ
- 15 -
Comment régler le ralenti:
L'élément de commande PRESELECTION GAZ doit
être réglé de telle sorte que s'il est en butée arrière, le
moteur garde un régime au ralenti correct. Nous sup-
poserons que pour cela, le servo des gaz doit être à -
70%.
Avec la prochaine figure, nous voulons vous montrer
le lien entre l'ouverture du boisseau du carburateur et
les valeurs du servo des gaz, de l'élément de com-
mande PRESELECTION GAZ et de la COURBE DES
GAZ.
Le lien
COURBE GAZ
COURBE GAZ
E.C. : PRESEL: GAZ
Servo: GAZ DYN:
La COURBE DES GAZ est réglée entre 0% et 100%
La PRESELECTION GAZ travaille entre -100% et
+100%.
Le servo DYN.GAZ travaille également entre -100%
et +100%. Cela correspond à la course complète du
servo, d'une fin de course à l'autre
Les trois "trous" à droite de la figure, représentent
l'ouverture du boisseau du carburateur.
Si vous voulez donc régler un ralenti à 15% (en se
référant à la courbe des gaz), la valeur au servo doit
être de -70%.
La même chose est valable, si vous voulez limiter la
course de l'élément de commande Préselection
Gaz.
Un ralenti de 15% se règle de la manière
suivante:
1. E.C. PRESELECTION GAZ, choisir l'option
COURSE
En partant de l'affichage initial, entrez dans le
Menu des options des éléments de commande
en appuyant sur x x x .Puis, avec q/n ou la
souris,
choisir
PRESELECTION GAZ.
Ouvrez maintenant les options en appuyant sur
b, et recherchez la COURSE.
2. Entrez dans réglage COURSE
La touche w permet l'ouverture de ce champ.
Ouverture du
boisseau
l'élément
de
commande
