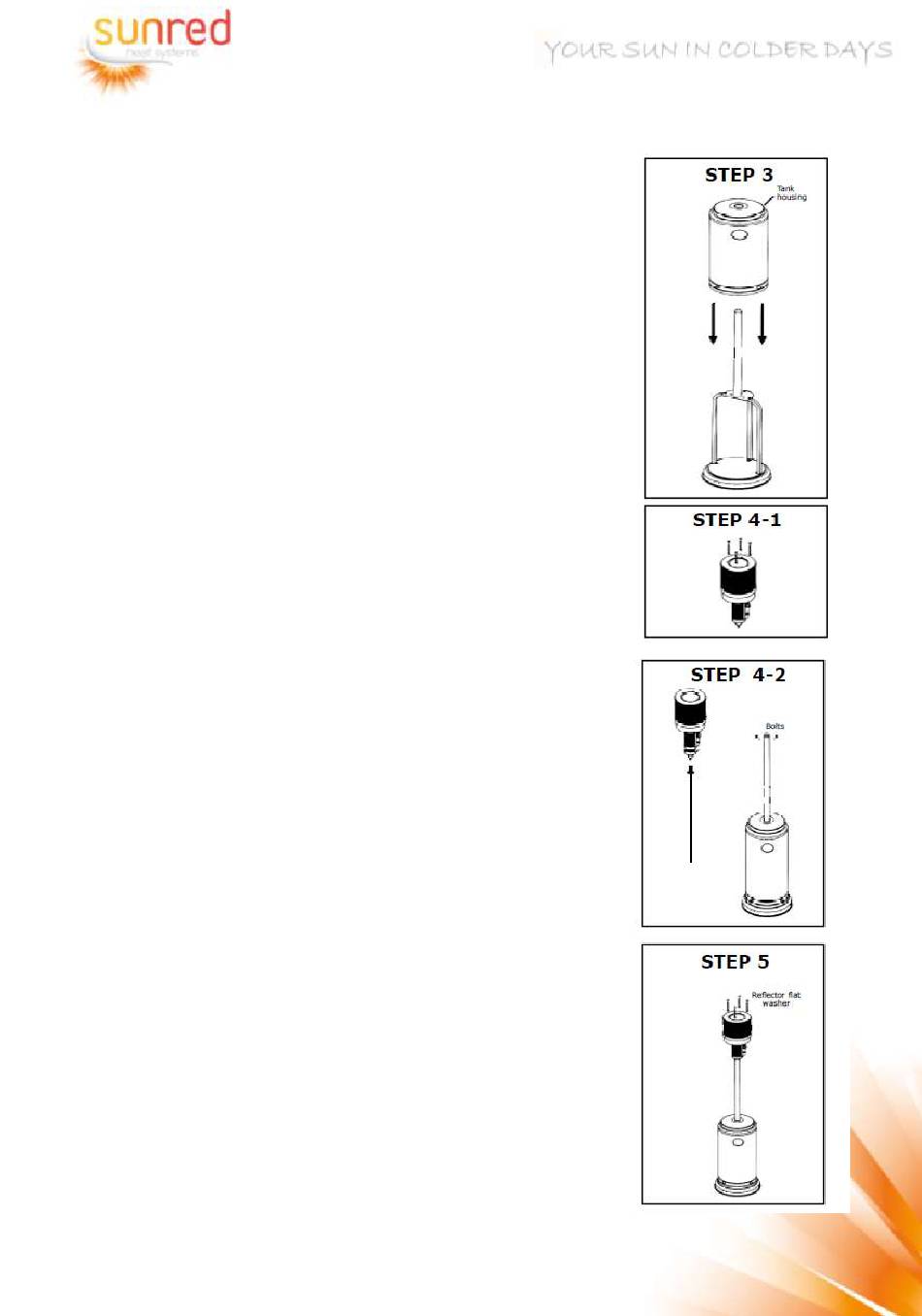

ΒΗΜΑ 3
3.1. Τοποθετήστε τη θήκη του δοχείου μέσα από το
κολωνάκι.
ΒΗΜΑ 4
4-1. Εφαρμόστε το περικόχλιο του ατσάλινου σωλήνα μέσα στο συνδετήρα εισόδου του
καυστήρα αερίου.
● Ασφαλίστε τα μπουλόνια του στηρίγματος του ανακλαστήρα στο καπάκι της οθόνη
φλόγας με
4 τεμάχια τελακιών μήκους 60 mm & 4 τεμάχια ροδέλων Ø8 mm.
● Συνδέστε τα τελάκια & τις ροδέλες στην οθόνη φλόγας.
● Σφίξτε τα τελάκια.
4-2. Σφίξτε το περικόχλιο του ατσάλινου σωλήνα αερίου και το σπείρωμα εισόδου αερίου.
● Τοποθετήστε τον καυστήρα με τον ατσάλινο σωλήνα στο κολωνάκι.
● Εφαρμόστε τη βάση του καυστήρα στο κολωνάκι με 4 τεμάχια μπουλόνια M6 x 10
mm.
ΒΗΜΑ 5
5-1. Ελέγξτε αν η σύνδεση του κάθετου κολωνακιού και ο καυστήρας είναι συνδεδεμένα
σύμφωνα με τις οδηγίες και όλα τα μπουλόνια και τα περικόχλια είναι σφιγμένα.
5-2. Τοποθετήστε την επίπεδη ροδέλα επάνω σε κάθε στήριμα καυστήρα / ανακλαστήρα.
(Σπείρωμα Μ8).
