Sunred GH12-RVS Manuel page 64

Шаг 6

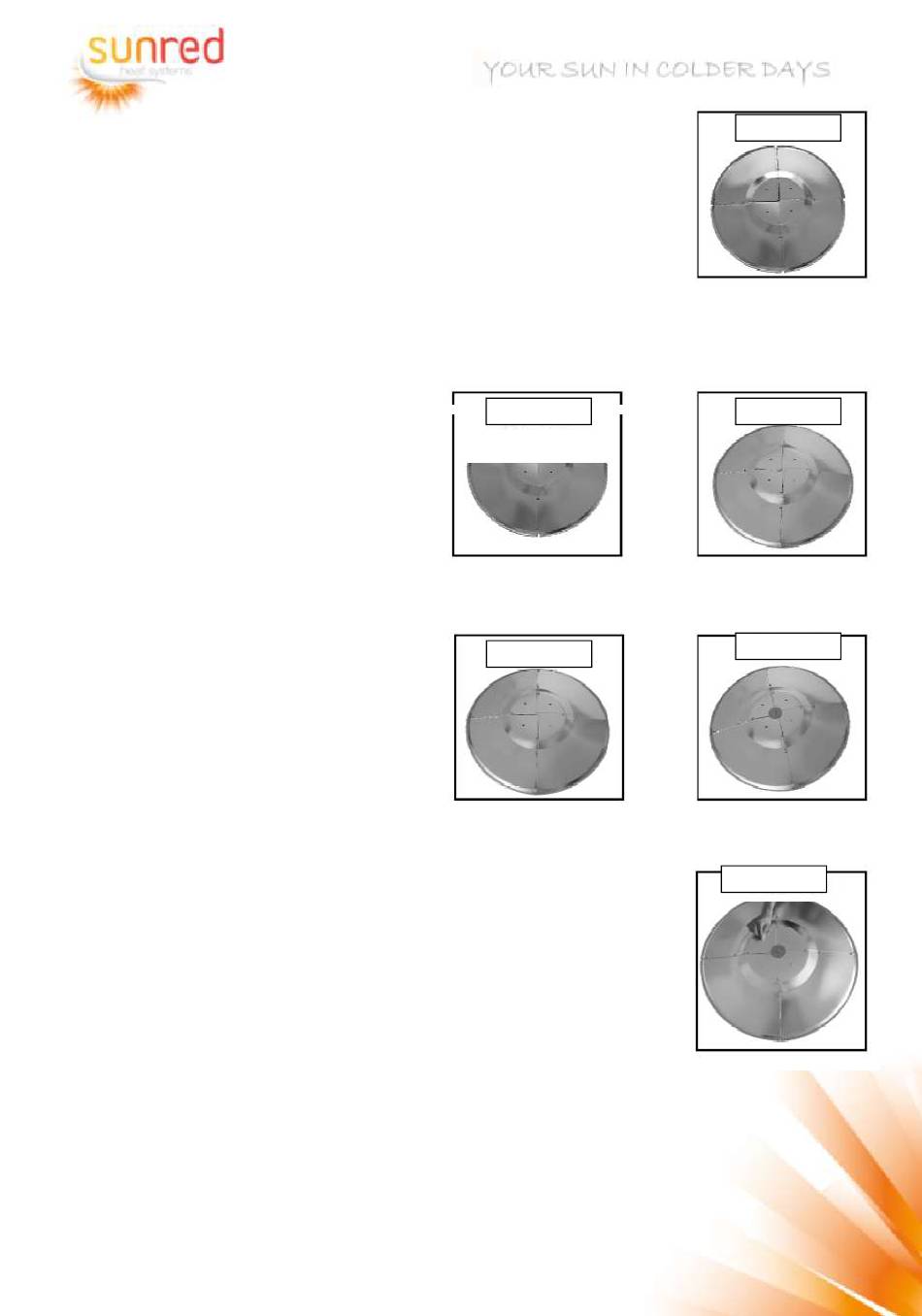

6.0 Откройте упаковочную коробку, на которой изображены 4 сегмент
отражателя, как показано на рисунке 6.1
6.2 Соберите отражатель сегмент з сегментом с помощью болтов (М5) и гаек.
Показано на рисунках 6.2-1, 6.2-2
6.3 Скрепите отражатель по центру с помощью болта (М6), гайки и двух (2) прокладок,
показано на рисунках 6.3-1, 6.3-2
6.4 Установите собранный отражатель на горелку, продев через него четыре опорных
болта горелки/отражателя.
All manuals and user guides at all-guides.com
www.sunred.nl
ШАГ 6,2,1
ШАГ 6,3,1
ШАГ 6,1
ШАГ 6,2,2
ШАГ 6,3,2
ШАГ 6,4
