Шаг 3
3.1. Наденьте кожух газового баллона на стойку.
Шаг 4
4-1. Вставьте гайку для закрепления газовой стальной трубы в разъем подвода газа к
горелке.
● Закрепите опорные болты отражателя на крышке сетчатого излучателя с помощью
четырех (4) штифтов 60 мм и четырех (4) прокладок Ø8.
● Соедините штифты и прокладки с сетчатым излучателем.
● Затяните штифты.
4-2. Затяните гайку газовой стальной трубы на резьбе подвода газа.
● Установите горелку со стальной трубой на стойку.
● Прикрепите основание горелки к стойке с помощью четырех (4) болтов М6х10
мм.
Шаг 5
5-1. Проверьте, выполнено ли соединение вертикальной стойки с горелкой в
соответствии с инструкцией и все ли болты и гайки затянуты.
5-2. Поместите плоскую прокладку на каждый опорный болт горелки/отражателя
(резьба М8).
All manuals and user guides at all-guides.com
www.sunred.nl

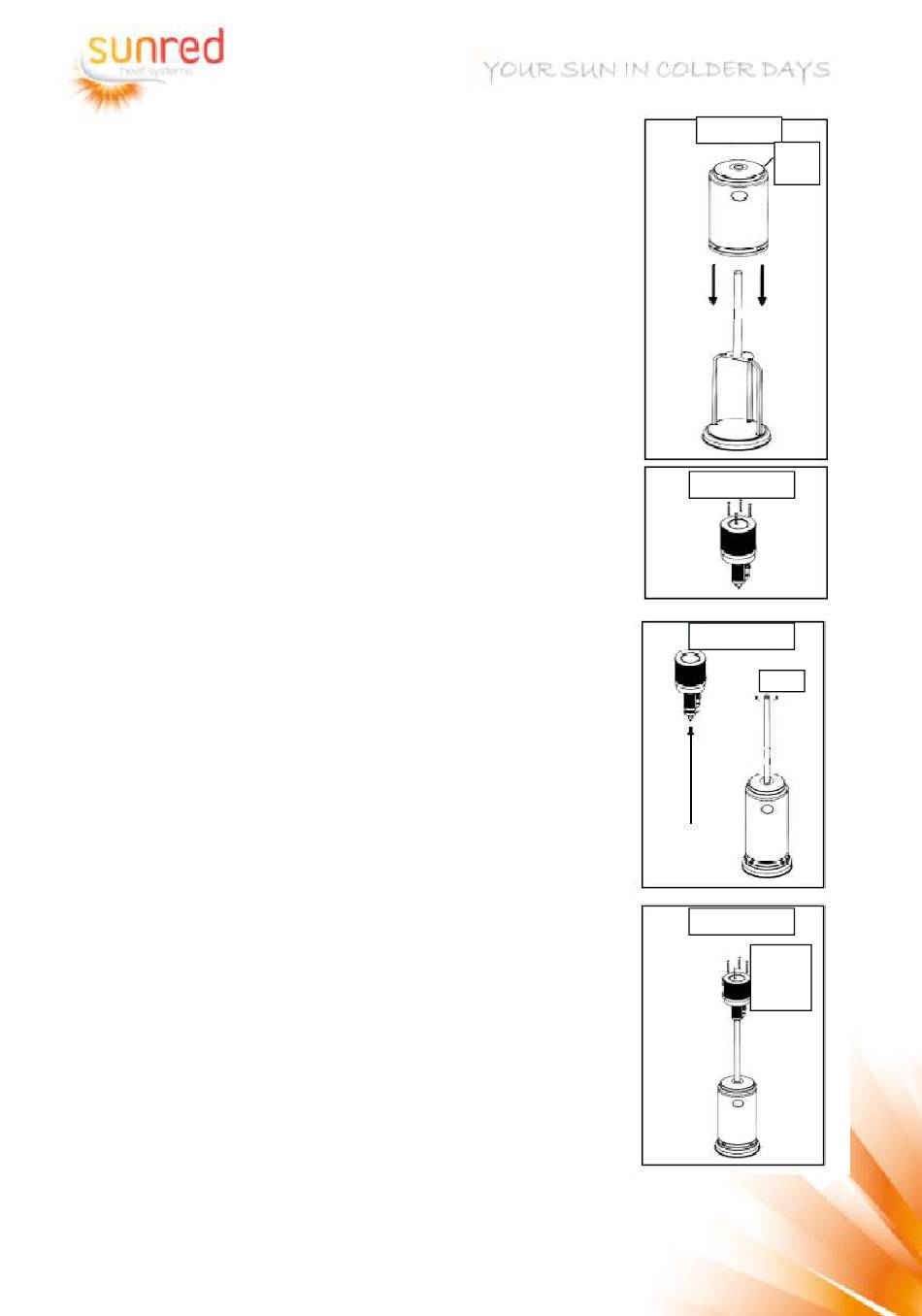

ШАГ 3
