3 - UTILISATION
1 - Cadran des paramètres.
2 - Cadran des valeurs adoptées par les paramètres.
3 - Indicateur de l'état du bruleur. Allumé = bruleur allumé, clignotant = bruleur éteint.
4 - Indicateur de l'état du service sanitaire. Allumé = sanitaire activé, éteint = sanitaire désactivé.
5 - Indicateur de décimale de la valeur affichée
6 - Indicateur de l'état du service de chauffage. Allumé = chauffage activé, éteint = chauffage désactivé.
7 - Poignée d'allumage et de réglage de la température de chauffage.
8 - Touche pour diminuer les valeurs des paramètres.
9 - Touche pour remettre à l'état initial un éventuel blocage et pour faire défiler la liste des paramètres.
10 - Touche pour augmenter les valeurs des paramètres.
11 - Poignée d'allumage et de réglage de la température de l'eau chaude sanitaire.
12 - Interrupteur général.
13 - Mesureur de pression du circuit de chauffage (manomètre).

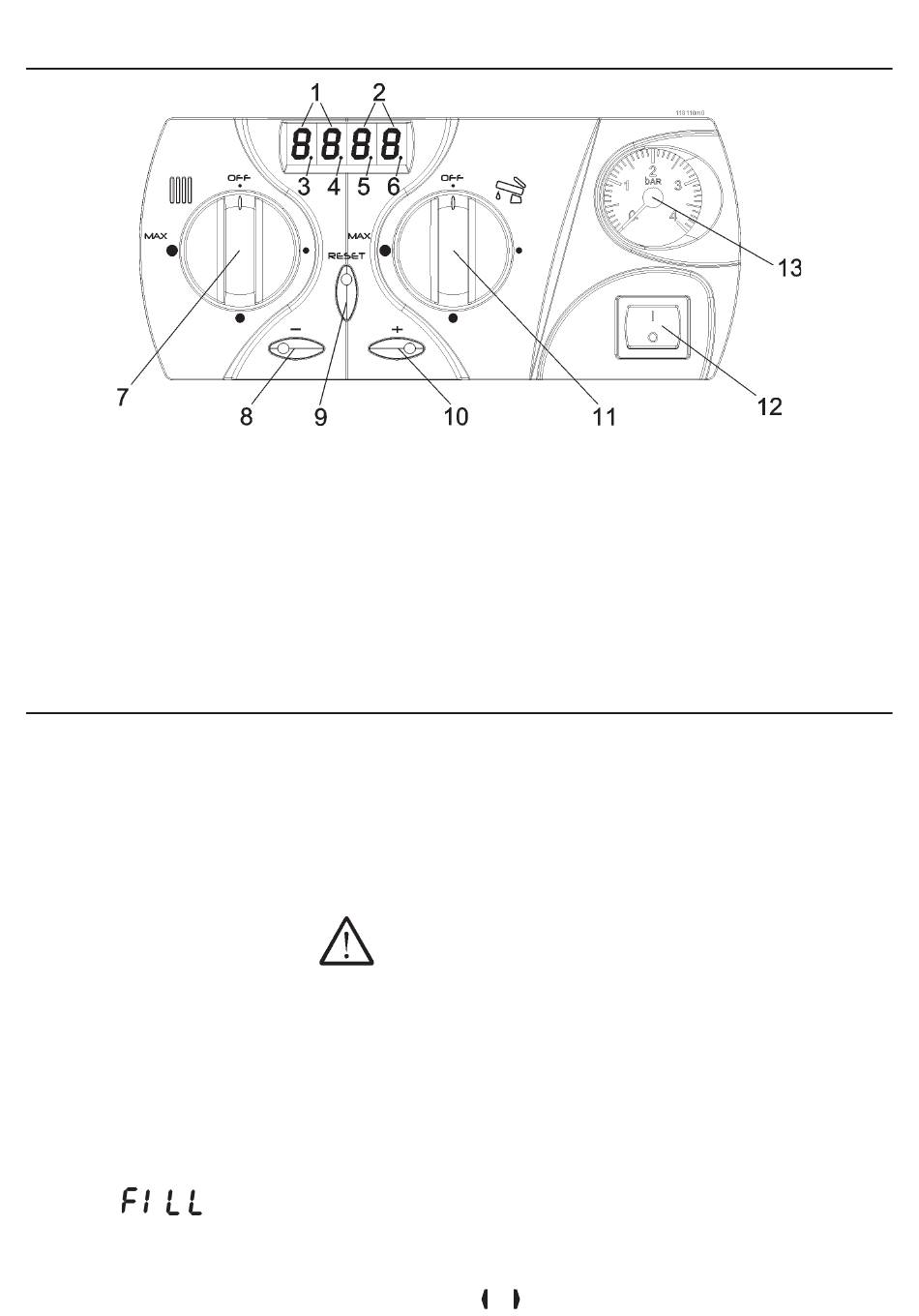

Figure 1 - Tableau de commande
3.1 - Contrôle de
l ' o u v e r t u r e d e s
robinets
- Le robinet du gaz doit être ouvert;
- D'éventuelles soupapes placées sur
le refoulement et - sur le retour doivent
être ouvertes;
- D'éventuelles soupapes placées sur
l'eau froide et chaude doivent être
ouvertes.
3 . 2 - C o n t r ô l e
de la pression de
l ' i n s t a l l a t i o n d e
chauffage
Dès qu'elle est mise sous tension, la
chaudière ouvre automatiquement la
soupape de chargement de l'installation
(on peut le remarquer grâce à l'écran
qui indiquera
la pression de 1,2 bars est atteinte,
elle fermera automatiquement le
chargement et l'ouvrira de nouveau
une fois descendus en dessous de
cette pression.
Contrôler qu'il n'y a pas de fuites
d'eau des raccords;
contrôler que le purgeur d'air (voir
les composants principaux du
manuel d'installation et entretien) de
la chaudière soit ouverte;
Purger les éléments chauffants.
ATTENTION !!! Le robinet de
chargement de l'installation "C" de
la figure 5 doit toujours rester ouvert
pour permettre le bon fonctionnement
du chargement automatique.
3.3 - Généralités
La chaudière est préréglée avec les
paramètres standards.
Toutefois, il est possible de modifier et
de consulter les paramètres à travers le
"Menu utilisateur" (voir le chapitre 3.6).
Pendant le fonctionnement, le cadran
"1" de la figure 1, affiche l'état de la
). Lorsque
chaudière et le cadran "2" (voir la
figure 1) la valeur du paramètre. Les
différents états de fonctionnement sont
reportés dans le tableau de la figure 2.
Le "Menu utilisateur" (voir le chapitre
3.6) permet également de contrôler les
derniers blocages ou erreurs survenus.
En plus des modes de fonctionnement,
le panneau porte-outils, à travers les
indicateurs "3", "4", "5" et "6" fournit
des informations importantes sur le
fonctionnement actuel de la chaudière.
En particulier :
- l'indicateur "3" affiche si le bruleur
fonctionne (allumé) ou s'il est éteint
(clignotant) ;
- l'indicateur "4" affiche si le service
sanitaire est activé ou désactivé ;
- l'indication "6" affiche si un appel
du service chauffage (allumé) ou non
(éteint) est actif.
