Ce préfiltre est accessible depuis le second trou d'homme. Ceci garantit un entretien aisé du dispositif.
2.5.7. Dispositif de répartition
Un dispositif de répartition est intégré dans les fosses toutes eaux C-90 8 m3 et 10 m3 afin de répartir équitablement le flux d'eau
prétraitée vers les deux systèmes de distribution installés à l'intérieur des filtres.

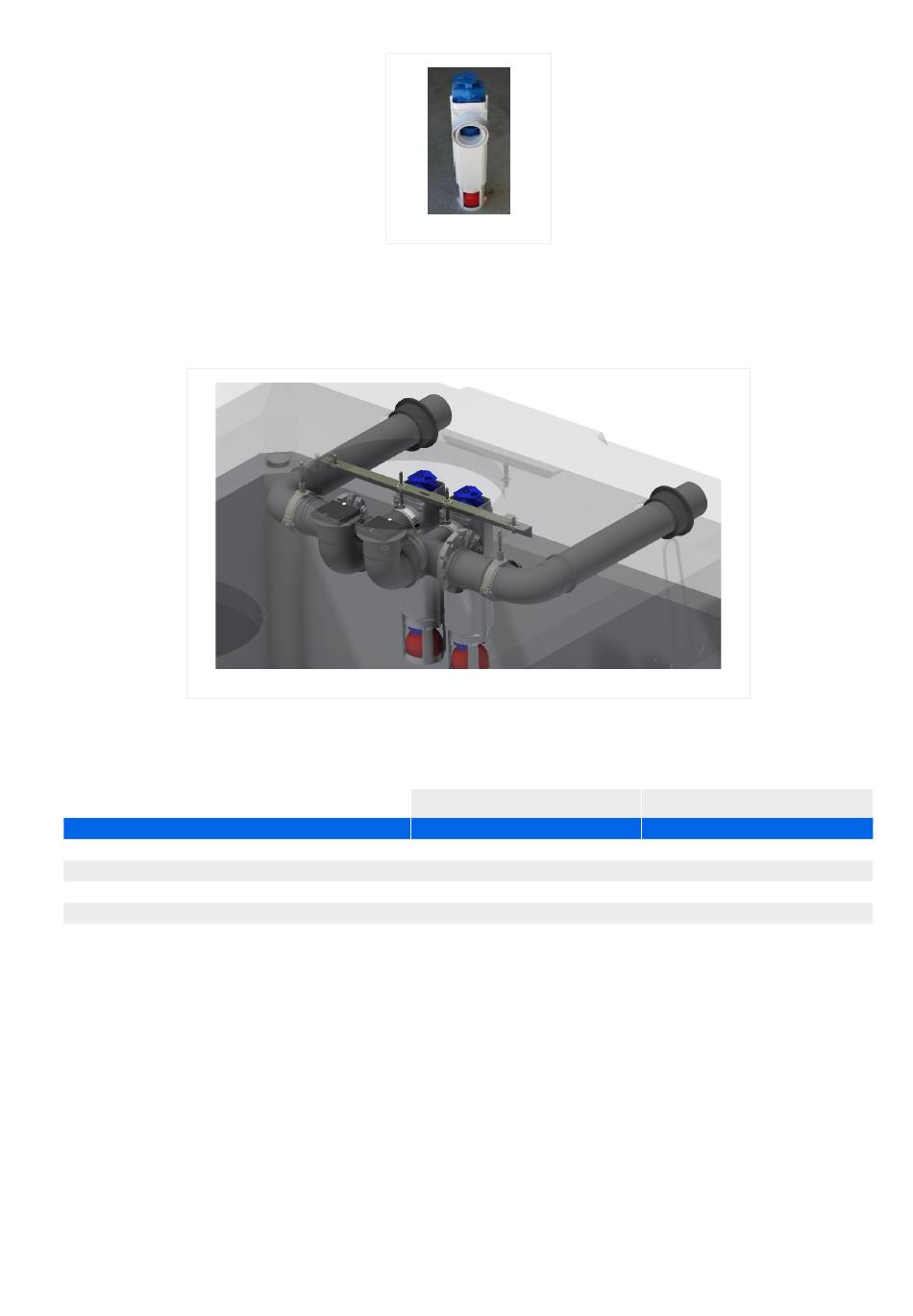

Fig-8 : exemple de dispositif de répartition dans une fosse toutes eaux C-90 8 m
Dans ce cas, le dispositif se compose de deux té situés juste derrière deux préfiltres, de deux dispositifs de réglage et de tuyauteries
d'évacuation vers les filtres.
Suivant la configuration, un dispositifs de répartition est donc installé :
modèle
X-PERCO® C-90 5 EH MONOCUVE
X-PERCO® C-90 10 EH BICUVE
X-PERCO® C-90 15 EH BICUVE
X-PERCO® C-90 20 EH TRICUVE
Ce dispositif est réalisé entièrement en polymère et les réglages peuvent se faire par le dessus de la cuve au moyen d'une clef de type
fontainier (fournie avec le filtre compact).
Lorsqu'ils sont installés, les dispositifs de répartition sont accessibles au niveau du second trou d'homme des fosses toutes eaux.
2.5.8. Le système de distribution
Après la fosse toutes eaux, les eaux « prétraitées » arrivent par gravité dans les cuves de traitement (« les filtres ») et se déversent
dans un ou deux systèmes de distribution (en fonction de la taille de votre filière). Ce système a pour but de répartir équitablement
les eaux sur le média filtrant.
Chaque filtre compact est équipé d'un système de distribution à basculeur rotatif.
Le système de distribution s'installe au niveau d'un trou d'homme, dans un bac récepteur supportant le réseau de distribution de
l'eau prétraitée sur le média filtrant.
Le bac récepteur est suspendu au niveau du trou d'homme au-dessus du filtre. Le système de réglage permet une mise à niveau de
tout le système de distribution au-dessus du média filtrant sans avoir à rentrer dans la cuve.
L'eau qui arrive en provenance du basculeur rotatif est déversée instantanément dans un réseau de distribution via le bac récepteur.
Ce réseau est constitué de tuyaux fixés au bac. De ce fait, il bénéficie du réglage de mise à niveau pour distribuer l'eau à traiter
uniformément sur le média filtrant (xylit).
guide de l'usager — x-perco® C-90
Fig-7 : préfiltre PL-122
modèle de cuve C-90 (m3)
nombre de cuves fosse toutes eaux
1
2 6,5
2 8,0
3 10,0
nombre de dispositifs de répartition
filtre fosse toutes eaux
6,5
4,0
6,5
2 x 4,0
3
filtre
0 0
0 0
1 0
1 0
