En cas de mise en fouille directe (par le camion de livraison)
Le camion doit pouvoir atteindre la fouille en toute sécurité par une voie d'accès carrossable (pour un véhicule de fort tonnage)
présentant une largeur supérieure ou égale à 3,5 mètres.
Le passage du charroi nécessite une hauteur libre (dépourvue de tout obstacle) de 4,5 mètres.
Les abords de la fouille seront complétement dégagés sur une largeur de minimum 4 m pour permettre la mise en place des béquilles
de stabilité qui assurent l'équilibre statique du camion lors de la manutention de la cuve.
Il est à noter que la largeur du camion, lorsque ses béquilles sont entièrement déployées, avoisine les 7 m.
Afin de permettre à la grue du camion de manœuvrer aisément au droit de la fouille, les hauteurs libres suivantes sont nécessaires :
hauteur libre*
modèle de cuve
m
C-90 4,0 M3 4,70
C-90 6,5 M3 5,20
C-90 8,0 M3 5,50
C-90 10,0 M3 6,1
* Calcul réalisé en tenant compte d'une hauteur de grue de 0,8 m et de rotor de 0,8. À adapter si besoin.
Le déchargement de la cuve s'effectue généralement par l'arrière du camion. Pour ce faire, la distance entre l'axe de la grue et l'axe
de symétrie de la fouille sera de 6 mètres au maximum.
Remarque : l'installateur est responsable des mesures de sécurité applicables à toutes les étapes de l'installation.
remarque importante
Les travaux préparatoires doivent être complètement terminés avant l'arrivée du camion de livraison pour éviter tout surcoût
dû à l'attente.
En cas de mise en fouille par une grue présente sur le site
Il est fortement conseillé que les abords de la fouille soient complètement dégagés sur une largeur de minimum 2 mètres pour
s'assurer de la stabilité du terrain lors de la manutention de la cuve.
1.4. Manutention
Étapes à respecter lors de la manutention des cuves :
Enlever les sangles maintenant les cuves au camion.
Déplier la grue et y accrocher les élingues ou les chaînes adaptées aux poids à transporter
(voir le tableau récapitulatif page suivante).
Veuillez utiliser quatre élingues réceptionnées par un organisme agréé et adaptées aux poids et aux dimensions de la grue
(voir tableau ci-dessous). Celles-ci seront manipulées avec un angle compris entre 60° et 90° (ou max 30° par rapport
à la verticale) suivant la norme NR012, et ancrées aux 4 boucles prévues à cet effet (en même temps).
o
22 el y

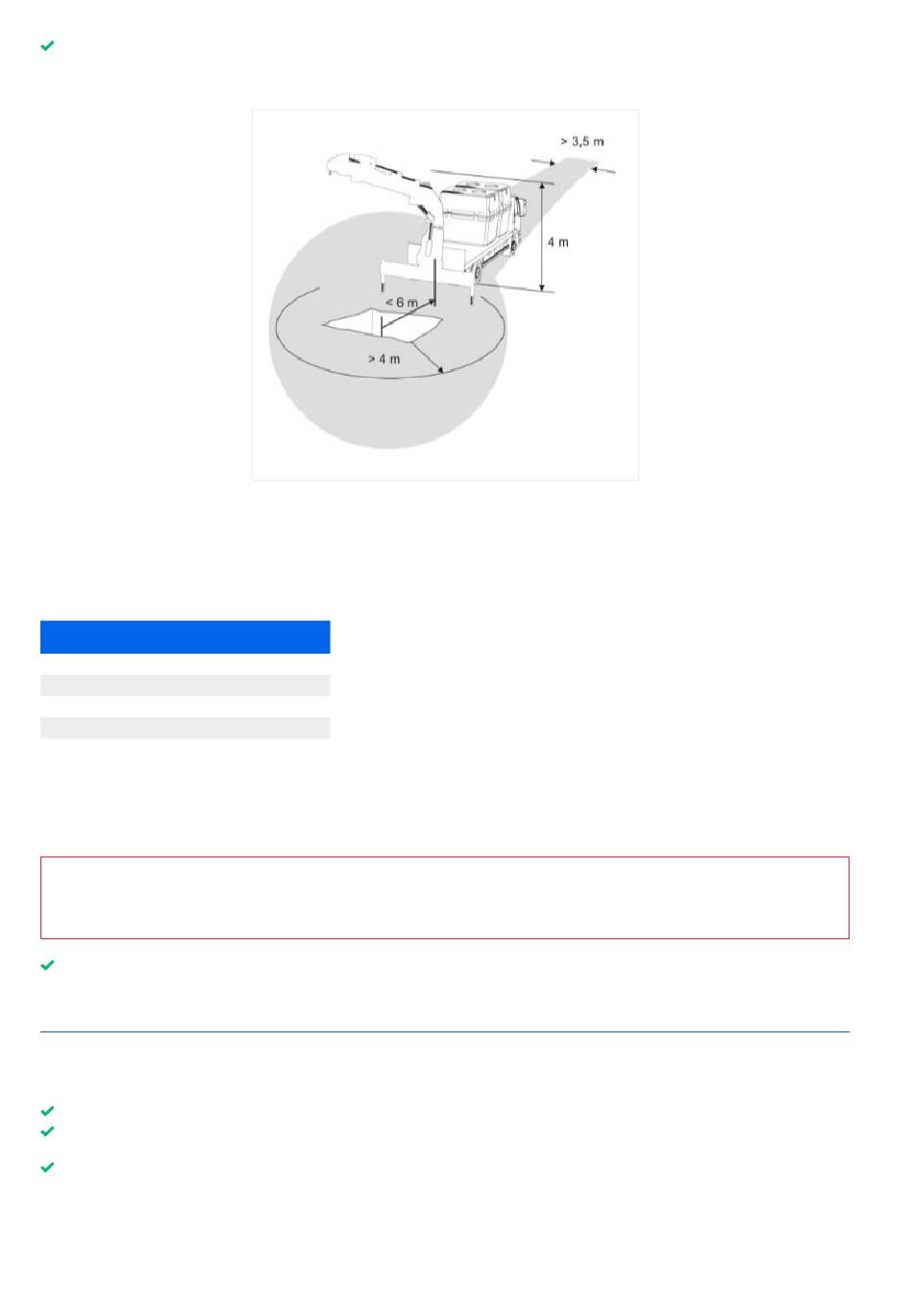

Fig-1 : distances de sécurité
guide de pose — x-perco® C-90
