Des rehausses (en option) adaptées en béton préfabriqué ou en polyéthylène complètent l'installation. Celles-ci devront être
parfaitement étanches afin d'éviter l'entrée d'eau parasite au sein de votre filière de traitement.
Les rehausses en polyéthylène sont fermées à l'aide de couvercles également en polyéthylène, dont la résistance est étudiée pour
la circulation des piétons en fabrication standard. Ces pièces doivent être installées avec la visserie et les joints fournis pour être
étanche. Des couvercles en fonte, aluminium, acier ou polyuréthane peuvent également être utilisés en fonction des besoins pour
des charges spécifiques. Ces éléments ne sont pas fournis en fabrication standard.
En fonction de l'implantation, des dispositions complémentaires peuvent être apportées pour des charges spécifiques. Une étude
complémentaire devra être réalisée par eloy water ou un bureau d'étude qualifié.
2.5.2. La cloison béton
Dans le cas de l'x-perco® C-90 5 EH, une cloison fabriquée à base de béton fibré (composition identique à la cuve), est intégrée dans
la cuve. Cette cloison pleine permet de diviser la cuve en deux compartiments étanches.
2.5.3. Tuyauteries et accessoires
Les canalisations sont réalisées en tuyau PVC conformément aux normes égout EN 1401-1. Les manchons d'entrée et de sortie sont
équipés de joints caoutchouc de type SBR ou EPDM.
2.5.4. Autres composants
Tous les autres composants sont insensibles à la corrosion (synthétique ou acier inoxydable conforme à la norme EN 12566-3 +A2).
2.5.5. Entrée du filtre compact
Afin de garantir un entretien aisé du dispositif d'entrée des eaux usées dans la fosse toutes eaux, le tuyau d'entrée est situé sous le
premier trou d'homme. Cette configuration facilite une éventuelle intervention en cas d'obturation en amont de la station.
2.5.6. Le préfiltre
La fosse toutes eaux de votre filtre compact est équipée d'un préfiltre lamellaire PL-122. Ce préfiltre est installé avant la sortie de la
fosse toutes eaux et sert à retenir les particules solides.
Le préfiltre PL-122 :
Ce préfiltre est une structure lamellaire en polypropylène placée à l'intérieur d'une enveloppe en polypropylène également. Ce
préfiltre possède un clapet à bille automatique intégré qui, lorsqu'on enlève le filtre pour le nettoyage régulier, va flotter et fermer le
système de manière provisoire de façon à ce que l'effluent ne quitte pas la fosse toutes eaux. Ses caractéristiques sont les suivantes :
— il offre 37,18 mètres linéaires d'orifices de filtration de 1,6 mm ;
— il possède une bille d'obstruction automatique pour l'entretien ;
— cette bille sert également de déflecteur pour les gaz ce qui permet de dévier la remontée éventuelle de solides ;
— il offre une protection contre les graisses ;
— il est fourni avec une poignée pour faciliter son retrait lors de son nettoyage (à effectuer lors des entretiens).
o
8 el y

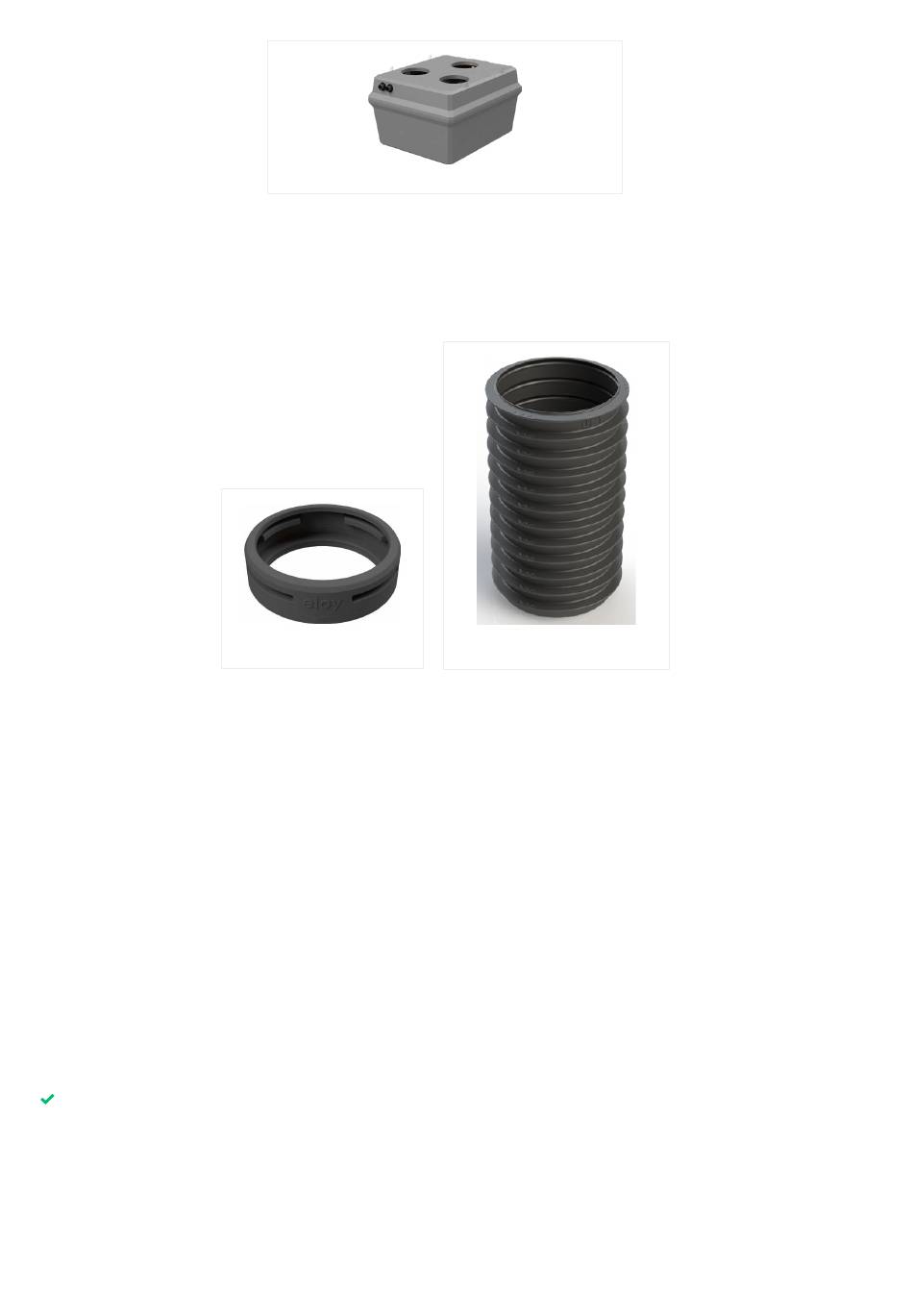

Fig-4 : enveloppe de l'x-perco® C-90 5 EH monocuve
Fig-5 : rehausse base 20 cm
circulaire x-perco® C-90
Fig-6 : rehausse recoupable
120 cm circulaire x-perco® C-90
