1.8. Ventilation
La décantation des matières brutes, opérée dans la fosse toutes eaux (premier compartiment) de l'x-perco® C-90 s'effectue avec
des bactéries anaérobies (qui n'ont pas besoin d'oxygène pour se développer). Ce phénomène implique un dégagement de méthane,
de gaz carbonique et d'hydrogène sulfuré qui, combiné à des émanations d'acides gras volatils, peut provoquer des odeurs. Ces gaz
lourds doivent absolument être évacués dans l'atmosphère. C'est pour cette raison qu'il est indispensable de ventiler correctement
la fosse toutes eaux.
Le compartiment fosse, contenant, entre autre, le stockage des boues doit être muni d'un système de ventilation (extraction des gaz
produits) d'un diamètre minimum de 110 mm.
Cette ventilation doit être placée à minimum 0,4 m au-dessus du faitage du toit – à une distance horizontale minimum de 1 m de
tout ouvrant ou toute autre ventilation et dans une zone dégagée (absence de végétation ou autre obstacle au vent) afin de subir
une bonne prise au vent.
L'installation de cette ventilation doit être en montée constante jusqu'à la toiture en limitant le nombre de coudes (max 6) et le rayon
de courbure (max 45°). Elle sera munie d'un chapeau ou d'un extracteur statique ou éolien afin d'éviter une obstruction accidentelle.
Ce système de ventilation doit être séparé du circuit des eaux épurées et des eaux pluviales.
Ce tuyau est repris sur la fosse toutes eaux, à côté de l'entrée des eaux usées (IN) et est identifié via un flocage « V ou VEN ou VENT ».
attention
L'absence d'une ventilation de votre x-perco® C-90 peut entraîner des nuisances olfactives couplées à une dégradatation
importante au niveau de l'enveloppe béton, des rehausses béton et des trappillons en fonte par attaque biogène.
1.9. Aération du média filtrant
Le compartiment filtre, contenant, entre autre, le média filtrant et l'épuration biologique, doit être approvisionné en air frais (apport
d'oxygène) par un tuyau de diamètre 110 mm sortant de minimum 20 cm du sol dans une zone dégagée (absence de végétation ou
autre obstacle au vent).
Cette aération devra être installée dans une zone non carrossable à une distance maximale de 5 m du compartiment filtre. Elle devra
également être installée avec un nombre réduit de coude de max 45° de courbure.
Une différence de hauteur de minimum 3 m et une distance horizontale de minimum 5 m doivent être présentes entre les niveaux de
ventilation et aération afin de créer le tirage d'air à travers la station.
Pour ce faire, eloy water met à disposition dans le filtre :
Pour les x-perco® C-90 mono ou bicuves :
— Un coude C-90 Ø 110 mm FF
— Un chapeau Ø 110 mm
Pour les x-perco® C-90 tricuves :
— Deux coudes C-90 Ø 110 mm FF
— Deux chapeaux Ø 110 mm
En fonction de la configuration de votre installation, utilisez des longueurs de tuyau PVC Ø 110 mm adaptées entre votre station et le
coude du dispositif d'aération et entre ce coude et le chapeau de ventilation.
Veillez à respecter une pente ascendante de minimum 2% entre votre filtre compact et le coude afin de permettre l'écoulement de
l'eau éventuellement accumulée par condensation.
L'air est directement prélevé du milieu extérieur et est distribué à travers le média en passant par les perforations du tuyau de sortie
de l'effluent.
guide de pose — x-perco® C-90

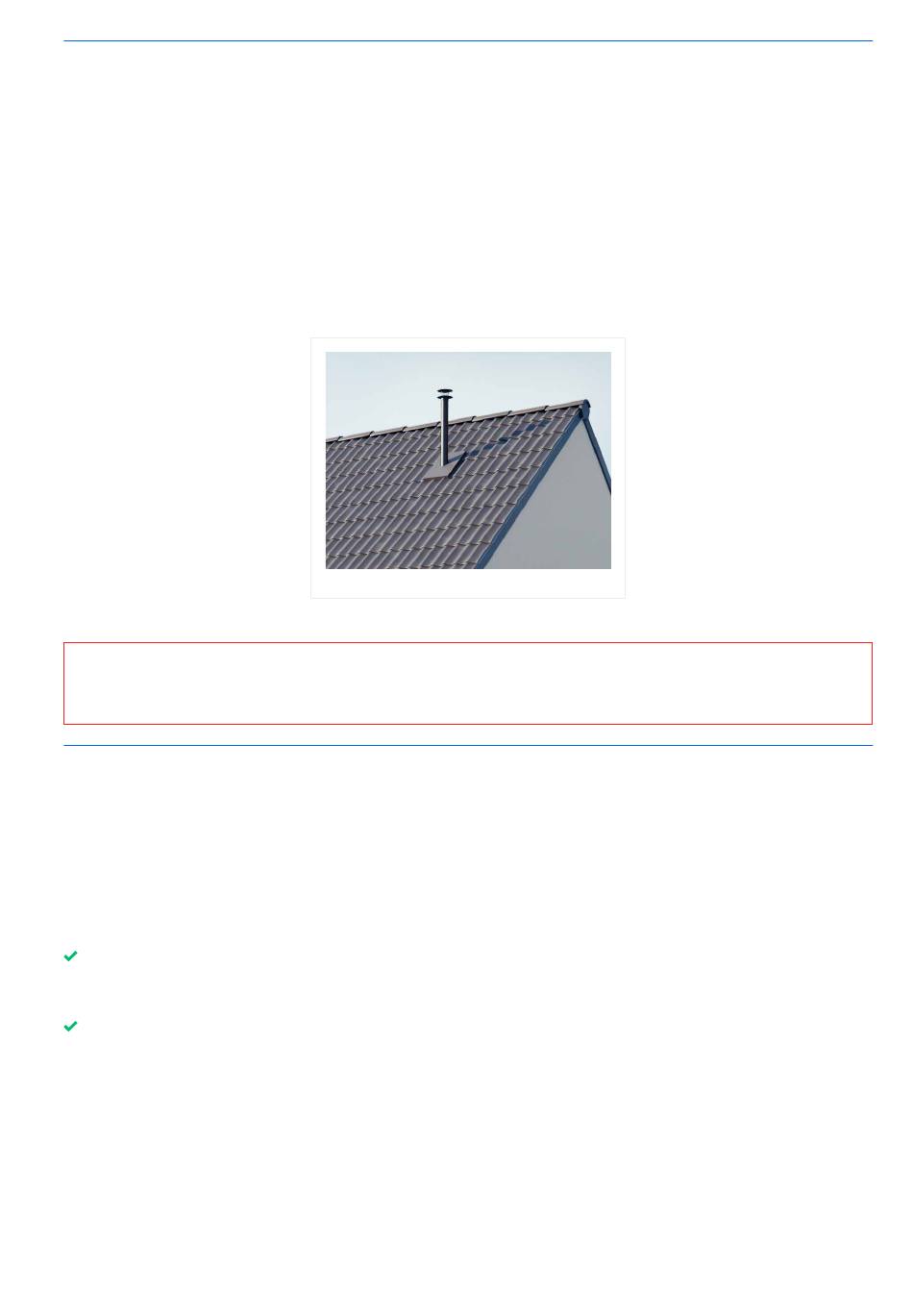

Fig-9 : exemple de ventilation haute
